Navegador

É exibido um navegador à esquerda da janela de trabalho, apresentando os dados dos ficheiros abertos numa estrutura em árvore. Ao clicar no símbolo Abrir diretório expandir as entradas de um ramo e selecioná-las com Lista de abertura para a fechar novamente. Clicar duas vezes numa entrada tem o mesmo efeito.

Quando "agarra" o navegador com o cursor na barra de título, pode deslocar o navegador para o espaço de trabalho. Para o posicionar novamente, faça duplo clique sobre a barra de título ou desloque o navegador para a moldura da janela.

Informação

Um objeto que é selecionado no navegador também é selecionado na janela de trabalho. Isso permite localizar e editar os objetos rapidamente.

Na parte inferior do navegador existem dois separadores (ou três após o cálculo). Estes permitem alternar entre os navegadores "Dados", "Mostrar" e "Resultados".

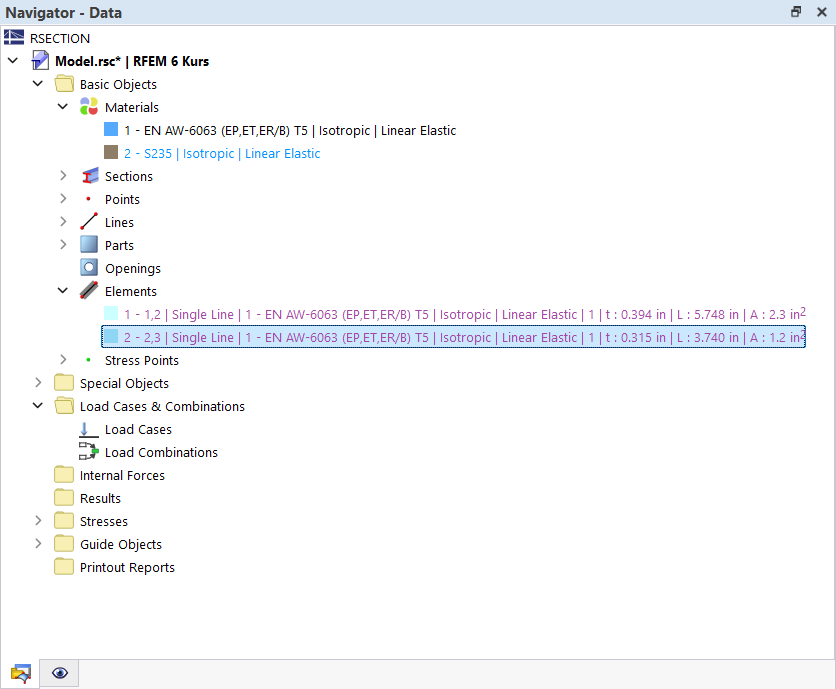

Navegador – Dados

O Navegador – Dados gere os dados do modelo, as forças internas e os resultados calculados. Objetos definidos incorretamente são exibidos a vermelho, objetos não utilizados são exibidos em letras azuis.

Informação

Ao clicar duas vezes numa entrada, abre a caixa de diálogo de edição do objeto. Ao clicar com o botão direito do rato sobre uma entrada, aparece um menu de contexto com funções úteis para criar ou alterar o objeto (ver Figura Menu de atalho para Pontos ).

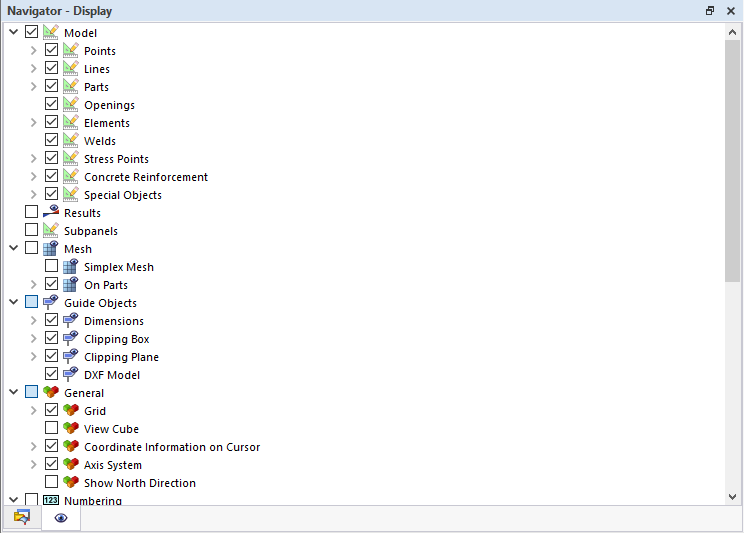

Navegador – Mostrar

O Navegador – Mostrar controla a visualização gráfica dos objetos na janela de trabalho. Se limpa a caixa de seleção de uma entrada, o objeto ou atributo será ocultado.

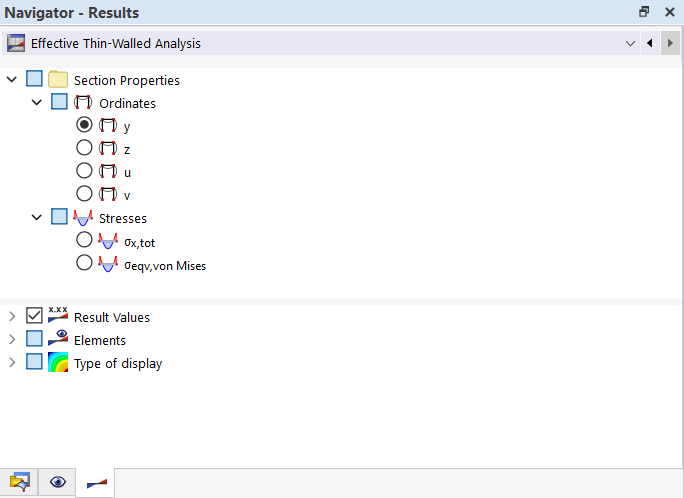

Navegador - Resultados

O Navegador – Resultados controla os resultados que são exibidos no gráfico.
