As partes descrevem a geometria de uma secção.
Linhas de contorno

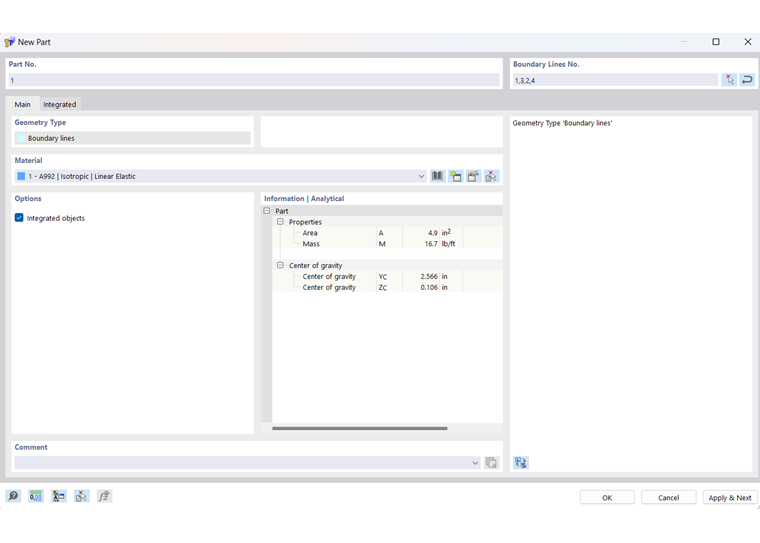

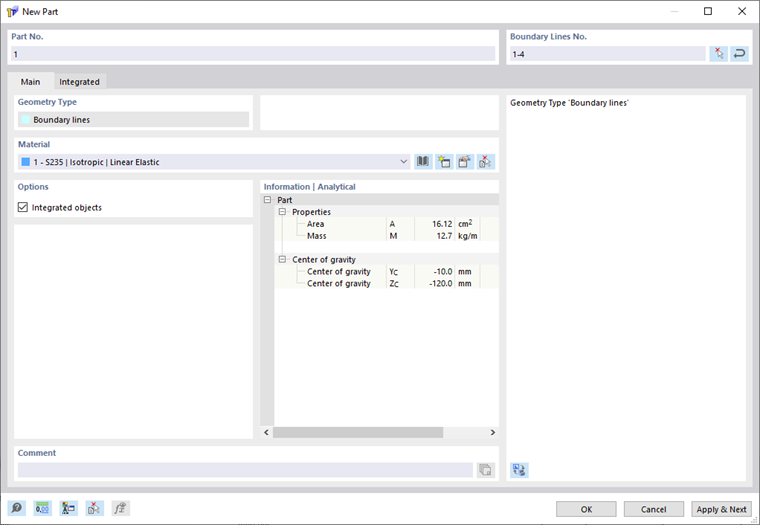

Zur Eingabe eines Teils können Sie vorhandene 'Begrenzungslinien' verwenden. Sie können auch die grafische Eingabe nutzen, bei der das Programm die Definitionslinien automatisch erzeugt. Über die Listenschaltfläche sind verschiedene Formen von Teilen zugänglich.
Sie können das Teil (nach OK im Dialog) grafisch durch das Aufziehen eines Rechtecks, Kreises etc. definieren. Falls Sie dessen 'Begrenzung wählen', erkennt RSECTION das Teil automatisch, sobald eine ausreichende Anzahl an Begrenzungslinien feststeht.
Geral
Das Register Basis verwaltet elementare Teileparameter.
Material
In der Liste der bereits angelegten Materialien können Sie ein Material für das Teil auswählen oder auch bearbeiten sowie neu definieren.
Só transferência de corte
Das Kontrollfeld bietet die Möglichkeit, eine schubsteife Verbindung zwischen zwei Teilen herzustellen, ohne die Fläche und Masse des Teils in den Querschnittswerten zu berücksichtigen.

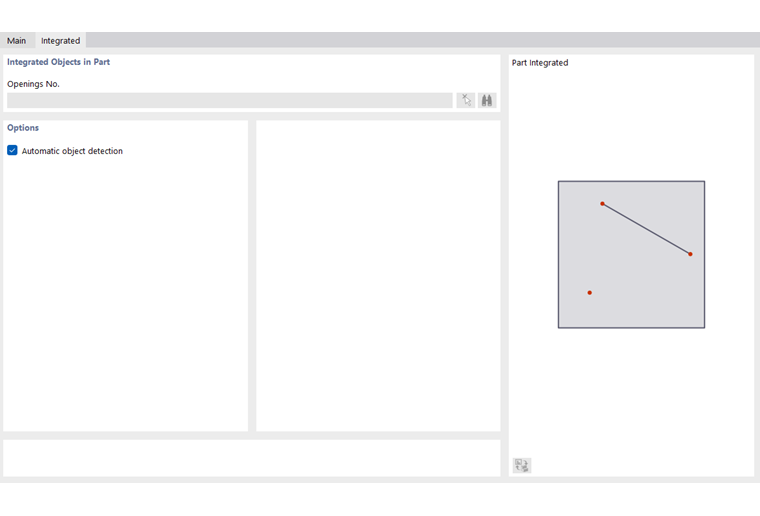

Objetos integrados
RSECTION erkennt in der Regel alle Öffnungen automatisch, die im Teil liegen. Die Nummern der zugehörigen Öffnungen sind im Abschnitt 'Integrierte Objekte in Teil' angegeben.
Falls eine Öffnung nicht erkannt wird, sollten Sie diese manuell integrieren: Deaktivieren Sie die Automatische Objekterkennung. Die Eingabefelder im Abschnitt 'Integrierte Objekte in Öffnung' sind nun zugänglich. Ergänzen Sie die fehlende Öffnungsnummer oder nutzen die Schaltfläche
, um die Öffnung grafisch zu bestimmen.
Informação | Analítica
Dieser Abschnitt bietet eine Übersicht über wichtige Eigenschaften des Teils wie Flächeninhalt, Masse sowie Lage des Schwerpunkts. Öffnungen sind entsprechend berücksichtigt, wenn diese in das Teil integriert sind.
