Biblioteca de secções

A biblioteca de secções é armazenada numa base de dados. A biblioteca está acessível na secção de diálogo 'Nome' através do botão (ver figura Nova secção ).

Biblioteca de secções com tipos de secções

A biblioteca está dividida em secções, incluindo vários tipos de secções. Encontre a categoria da secção relevante e clique no botão com o símbolo correspondente.

Selecionar secção de aço padronizada

Para as secções da categoria 'Padronizado - Aço', abre outra caixa de diálogo, onde pode selecionar a secção.

Seleção de seção oca retangular laminada a quente

Utilize as seguintes possibilidades para selecionar uma secção:

• Reduza a seleção utilizando os critérios adequados na secção "Filtro" à esquerda.
• Utilize a pesquisa de texto completo no campo 'Pesquisar'.

Se pretende seleccionar outro tipo de secção, clique no botão .

Filtro

A secção Filtro oferece várias opções de seleção. Pode filtrar as secções utilizando determinados critérios, reduzindo assim a seleção (ver imagem Selecionar secção oca retangular).

Série de secções a ser selecionada

Na secção do meio, define a série de secções na qual o material é preenchido. As séries são ordenadas por norma, fabricante, região e tipo de fabricação. Pode controlar a ordem de classificação através do clique nos cabeçalhos das colunas.

botão na secção inferior, pode verificar as propriedades da secção selecionada.

Secção a ser selecionada

Na secção à direita, pode selecionar a Secção a ser utilizada no modelo.

Clique em OK ou utilize a tecla [Enter] para transferir a secção selecionada para a caixa de diálogo "Nova secção".

Secções compostas

Nesta secção de diálogo, é possível combinar secções padronizadas através do controlo de parâmetros. Voltamos à caixa de diálogo "Nova secção", que agora mostra um separador adicional.

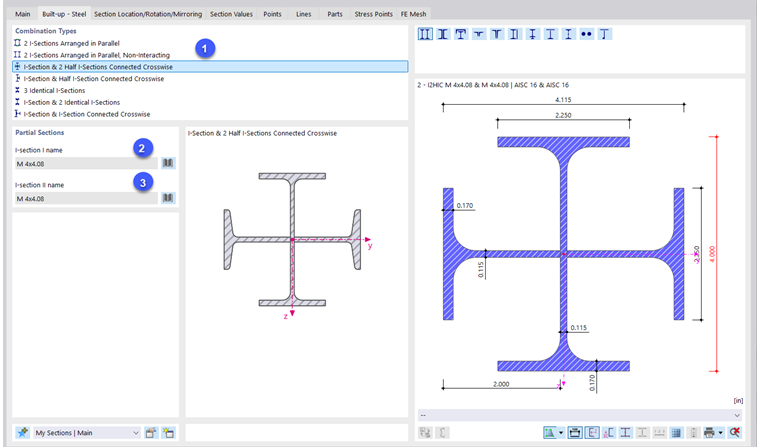

Definir secção composta

Na secção "Tipos de combinação", define como são dispostas as secções (1). Na secção de diálogo 'Secções', pode utilizar o botão Seleccione as secções relevantes na biblioteca uma a uma (2) (3).

Secções de parede fina e maciças

Quando seleciona um tipo de secção de parede fina ou maciça na biblioteca, pode definir os seus parâmetros de geometria na caixa de diálogo "Nova secção". Está disponível um separador adicional para a definição.

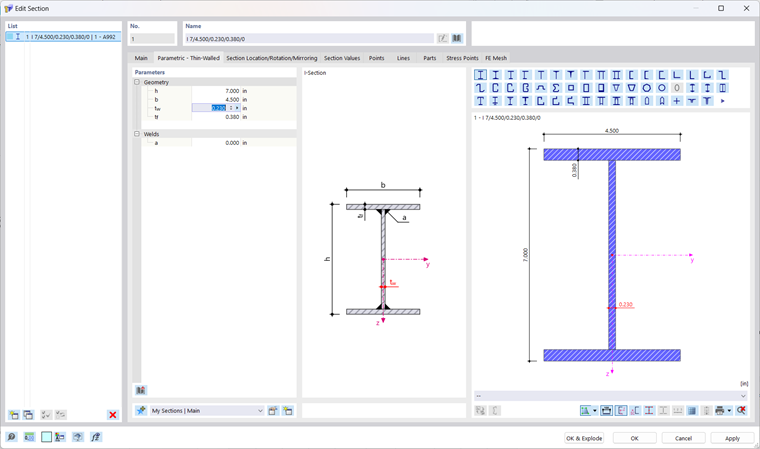

Definir secção paramétrica

Secções favoritas

É possível guardar as secções utilizadas com frequência como favoritos principais. Estas encontram-se disponíveis como secções preferidas ("Favoritos") noutros projetos.

Para guardar a secção atual como favorita, clique no botão na parte inferior da biblioteca após definir a secção ou os parâmetros de definição . Desta forma, a secção é armazenada na pasta "Minhas secções | Categoria principal.

Guardar secção padrão como secção preferencial

Guardar secção paramétrica como secção favorita

botão pode verificar as suas secções preferidas. As secções guardadas como favoritas são listadas e ordenadas por tipos de secção na caixa de diálogo "Editar lista de favoritos".

Caixa de diálogo Editar as minhas secções

botão pode criar uma nova categoria na lista das secções preferidas.

Para importar uma secção preferida da biblioteca, clique no botão na secção de diálogo 'De 'Minhas secções" .

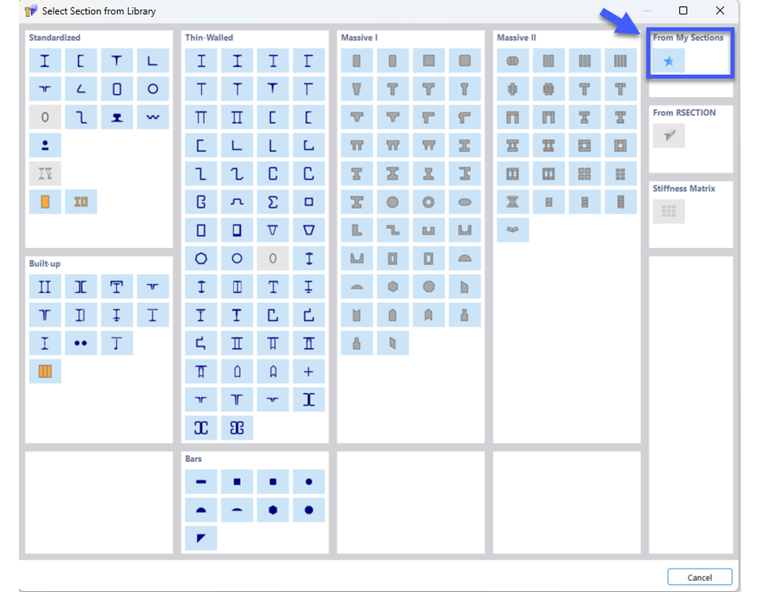

Abrir secções preferidas na biblioteca
