O modelo pode ser dimensionado por caso de carga utilizando diversas forças internas disponíveis nas posições x individuais ao longo da barra.
Liegen unterschiedliche Schnittgrößenkonstellationen vor, so können Sie diese
- einzeln in verschiedenen Lastfällen,
- an verschiedenen Stäben im gleichen Lastfall oder
- an verschiedenen Stellen x im gleichen Lastfall
untersuchen.

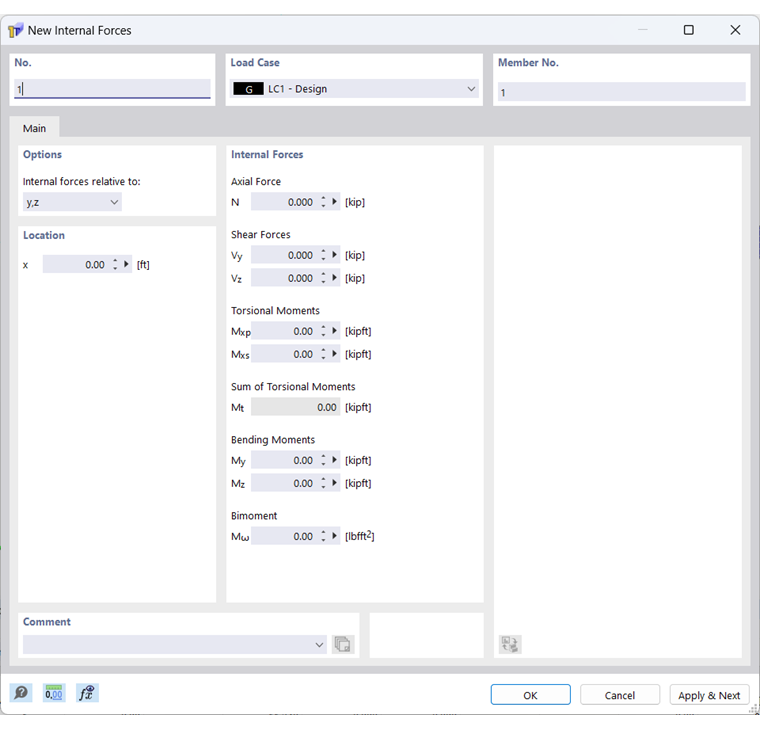

Die Nummer der Schnittgröße wird automatisch vergeben, kann jedoch geändert werden. A ordem é irrelevante para a numeração. Também não tem de ser contínuo; são permitidas lacunas na numeração.
caso de carga
Wählen Sie aus der Liste aus, für welchen Lastfall Sie die Schnittgrößen definieren möchten.
A barra n.º
Die Schnittgrößen werden stabweise verwaltet. Sie können die Nummer des Stabes frei wählen, an dem die Schnittgrößen wirken.
Esforços internos relativos a
Wählen Sie in der Liste aus, ob sich die Schnittgrößen auf die Hauptachsen u und v des Modells oder die Eingabe-Achsen y und z beziehen, die parallel zu den globalen Achsen Y und Z im Schwerpunkt liegen.
Localização
Geben Sie hier die Stelle des Stabes an, an der die folgend definierten Schnittgrößen auftreten. Die Schnittgrößeneingabe braucht nicht an eine konkrete Konstruktionsstelle gebunden sein. Man kann sich für die x-Stellen unterschiedliche Schnittgrößenkombinationen vorstellen, für die das Modell untersucht wird.
Forças internas

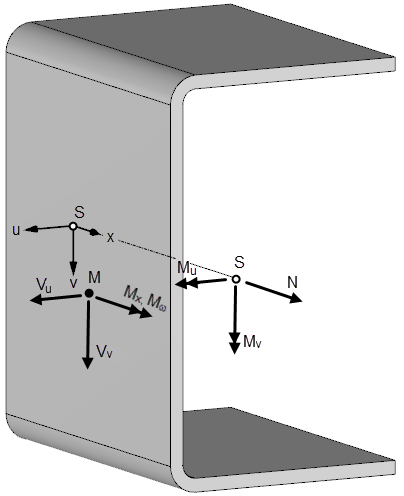

Das Bild Vorzeichenkonvention für Schnittgrößen am positiven Schnittufer zeigt die Vorzeichenregelung für positive Schnittgrößen in RSECTION.
força axial
Normalkräfte N werden programmseitig am Schwerpunkt S des Modells angreifend betrachtet.
Eine Zugkraft ist positiv, eine Druckkraft negativ einzugeben.
Forças de corte
Querkräfte Vy, Vz bzw. Vu, Vv werden programmseitig am Schubmittelpunkt M des Modells angreifend betrachtet.
Wenn Sie die Querkräfte bezogen auf die Eingabe-Achsen y und z eingegeben haben, so werden diese für die Berechnung automatisch in Richtung der Hauptachsen u und v transformiert. In der Tabelle 'Schnittgrößen' werden nach der Berechnung auch die transformierten Querkräfte ausgewiesen.
momentos de torção
Die primären Torsionsmomente Mxp und sekundären Torsionsmomente Mxs sind auf den Schubmittelpunkt M bezogen.
Soma de momentos de torção
Die Summe der Torsionsmomente Mt ergibt sich aus der Addition des primären und sekundären Torsionsmomentes.
momentos fletores
Biegemomente My, Mz bzw. Mu, Mv werden programmseitig am Schwerpunkt S des Modells angreifend betrachtet.
Wenn Sie die Biegemomente bezogen auf die Eingabe-Achsen y und z eingegeben haben, so werden diese für die Berechnung automatisch in Richtung der Hauptachsen u und v transformiert.
bimomento
Die Bimomente Mω werden programmseitig am Schubmittelpunkt M des Modells angreifend betrachtet.
