Escala
Geral

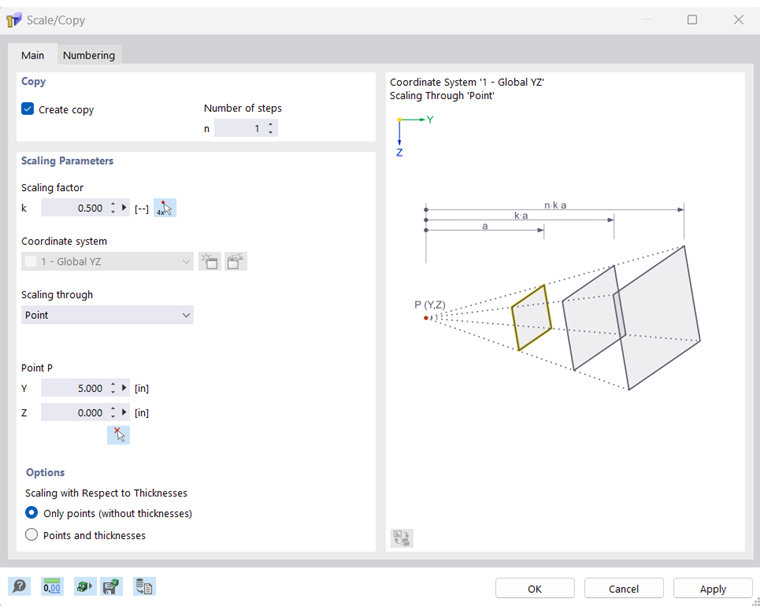

O separador Geral gere os parâmetros básicos para a escala de objetos.
Cópia
Se não houver uma seleção definida na caixa de seleção 'Criar cópia', os objetos selecionados serão escalados. Se pretende criar uma ou mais cópias, seleccione a caixa de verificação. Em seguida, introduz o 'Número de etapas' que descreve a quantidade de cópias.
Parâmetros de escala

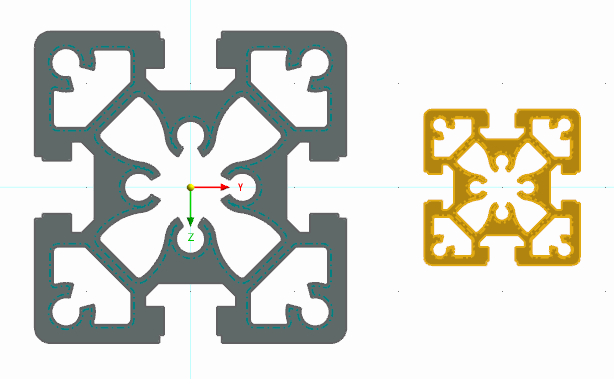

Introduzir o 'Fator de escala' k. Desta forma, é possível definir o fator de escala pelo qual a distância dos objetos selecionados ao ponto de referência é multiplicada (ver gráfico de diálogo).
A lista 'Dimensionamento' oferece três opções para definir a direção da escala:
- Ponto: todas as coordenadas do objeto (Y e Z) estão à escala em relação a um 'ponto' cujas coordenadas têm de ser definidas.
- Direção e ponto: Apenas uma coordenada do objeto está escalada. Na lista, selecione a 'Direção' cujas coordenadas pretende ajustar e define o 'Ponto P' como ponto de referência.
- 2 pontos: A direção da escala é arbitrária no plano. Introduza as coordenadas para 'Ponto P1' e 'Ponto P2' para definir a direção. Utilize o botão
para definir graficamente os pontos.
Opções
Na secção 'Opções', especifique se a espessura dos elementos também deve ser escalada. A opção 'Apenas os pontos (sem espessuras de elemento)' dimensiona os pontos inicial e final dos elementos, mas mantém a espessura do elemento. A opção 'Pontos e espessuras de elemento' dimensiona os pontos inicial e final, bem como a espessura do elemento.
Numeração e opções

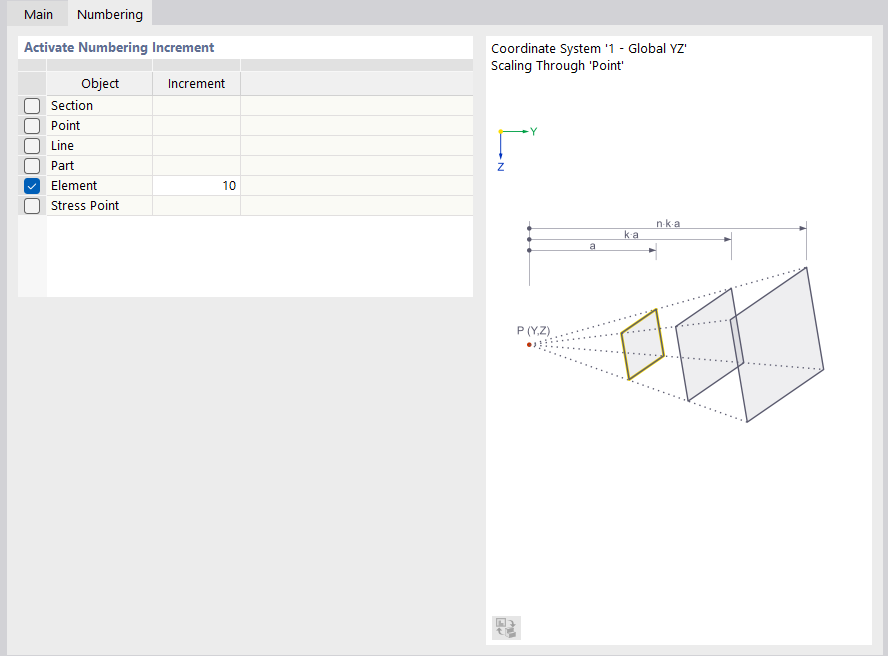

O separador Numeração só é apresentado durante a cópia. Aqui pode influenciar a numeração dos novos objetos.
As funções deste registo são descritas nos capítulos # extbookmark @ 002910 @ manual|numberingAndOptionsTab|Capítulo Deslocar e copiar#.
Capítulo principal
2025-06-18
Duração: 00:02:14 min
Duração: 00:01:27 min
Duração: 00:49:15 min
Duração: 00:00:30 min
Duração: 01:14:03 min
Duração: 00:00:56 min
Duração: 00:03:19 min
Generalidades
Duração: 00:01:06 min
Duração: 00:00:55 min
Para avaliar se também é necessário considerar a análise de segunda ordem numa análise dinâmica, o coeficiente de sensibilidade do deslocamento entre pisos θ é fornecido na EN 1998-1, secções 2.2.2 e 4.4.2.2. Este pode ser calculado e analisado com o RFEM 6 e o RSTAB 9.
Tanto a determinação das vibrações naturais como a análise do espectro de resposta são sempre realizadas num sistema linear. Se existirem não linearidades no sistema, estas são linearizadas, portanto, não são consideradas. Podem ser barras tracionadas, apoios não lineares ou articulações não lineares, por exemplo. Neste artigo, mostramos como é que pode tratá-las numa análise dinâmica.
Este artigo* explora o papel do espectro de resposta do cálculo em diferentes métodos de análise sísmica, demonstrando a sua importância, desde abordagens estáticas simplificadas até simulações dinâmicas avançadas.
.png?mw=512&hash=71474bbf484eff50cf2eb4da2f7c0a5d6103a65d)

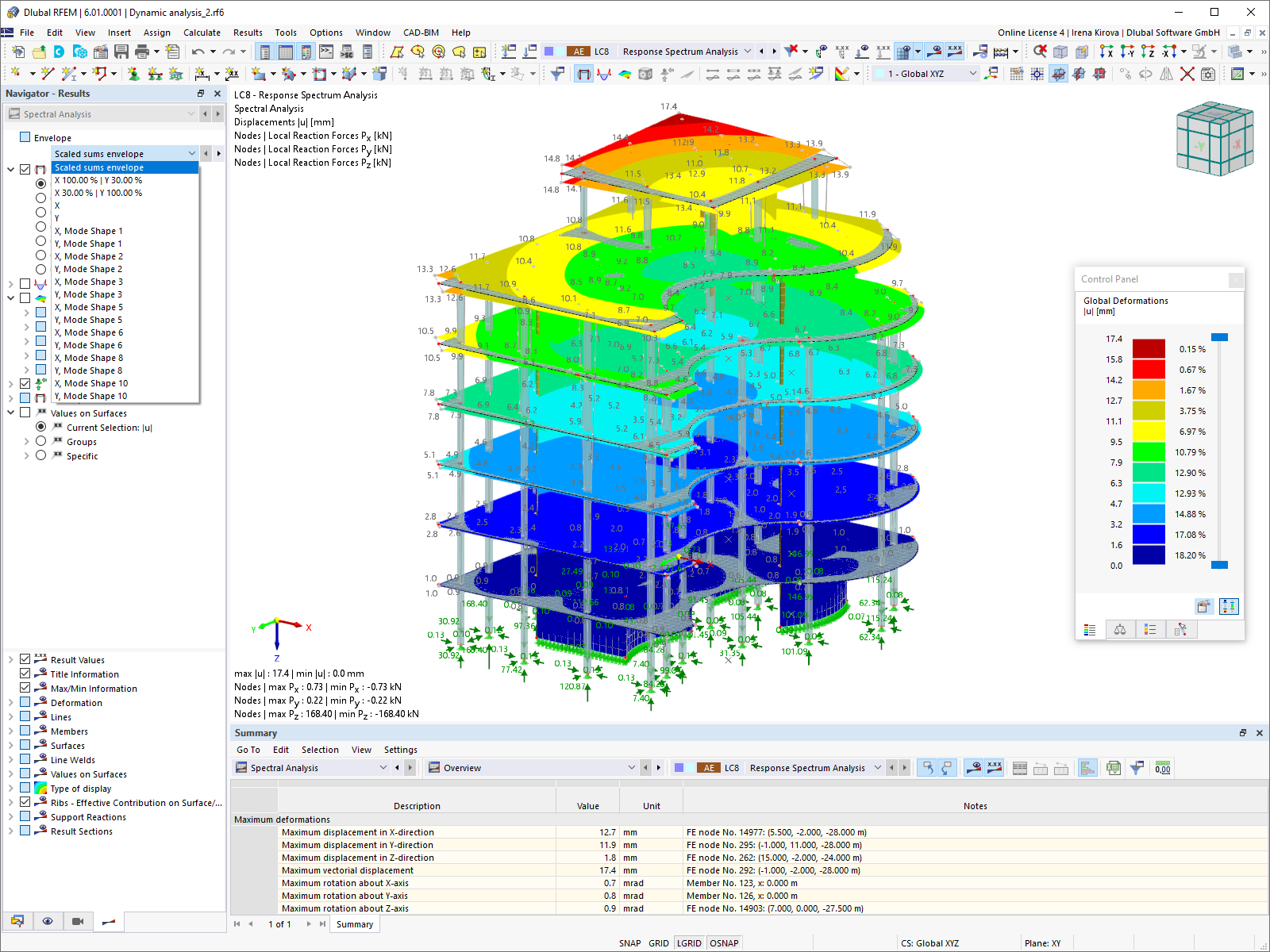

Este artigo fornece uma visão geral das capacidades de análise dinâmica do RFEM 6 e do RSTAB 9, destacando os módulos essenciais e os recursos de aprendizagem para a análise sísmica, dimensionamento resistente a vibrações e aplicações de dinâmica estrutural.
O programa de cálculo estrutural da Dlubal poupa-lhe muito trabalho. Os parâmetros de entrada relevantes para a norma selecionada são sugeridos pelo programa de acordo com as regras. Além disso, pode introduzir os espectros de resposta manualmente.

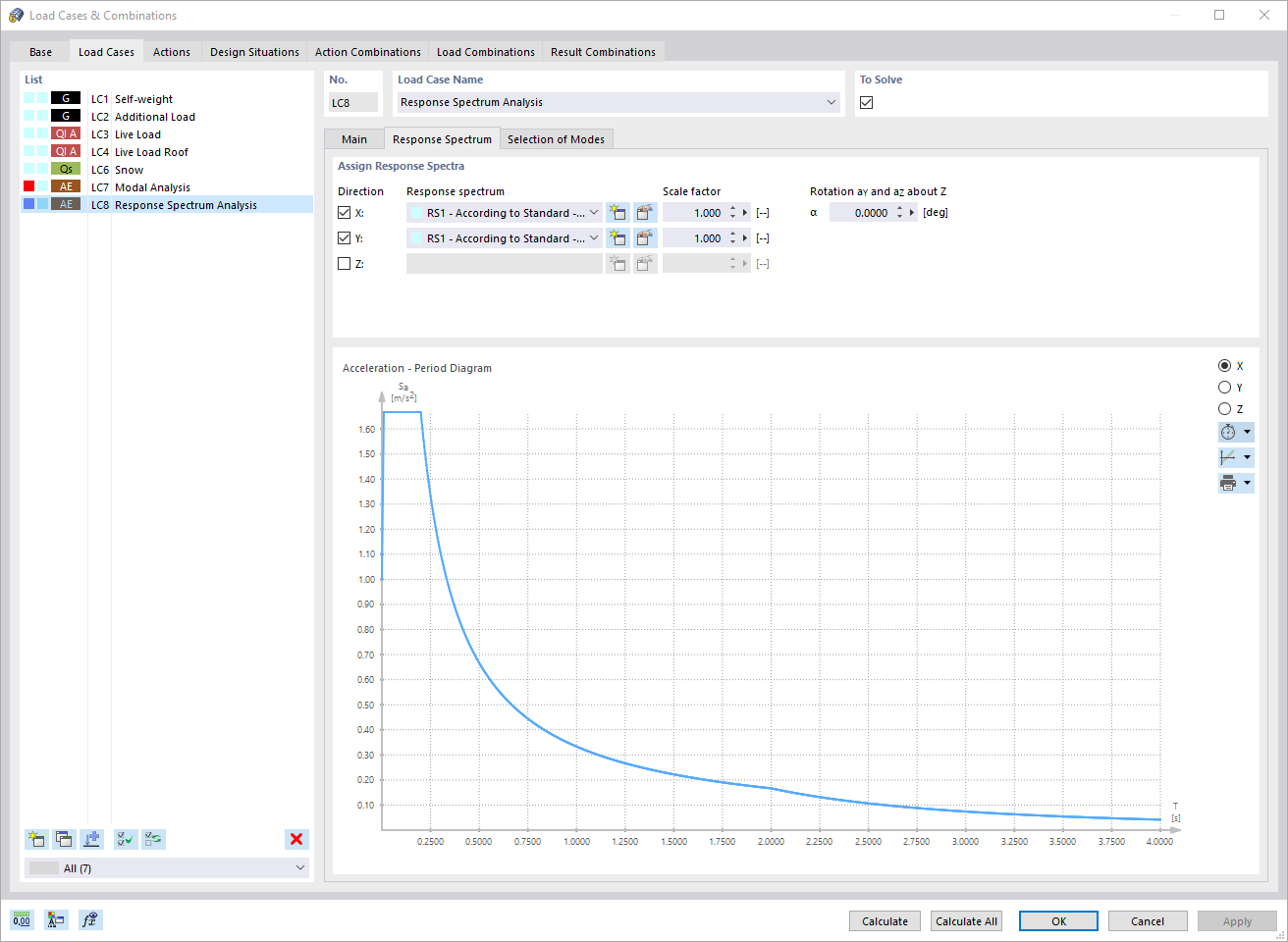

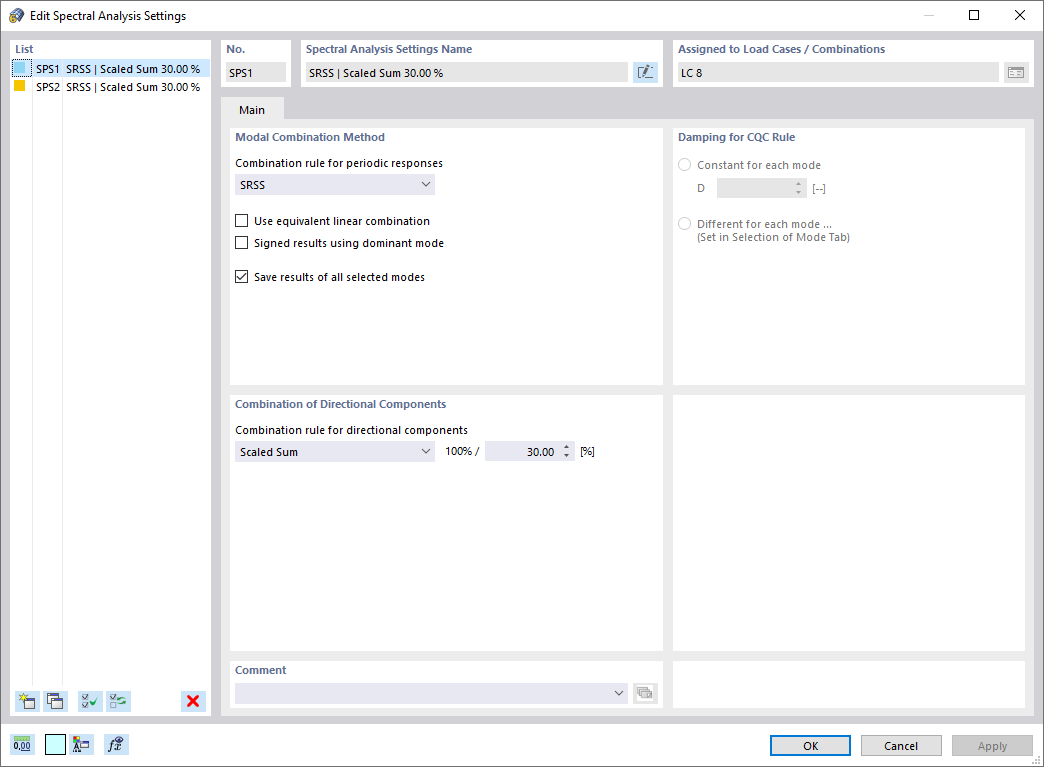

Os casos de carga do tipo Análise de espectro de resposta definem a direção na qual os espectros de resposta atuam e quais os valores próprios da estrutura que são relevantes para a análise. Na configuração da análise espectral, pode definir detalhes para as regras de combinação, se aplicável, amortecimento e aceleração periódica nula (ZPA).
