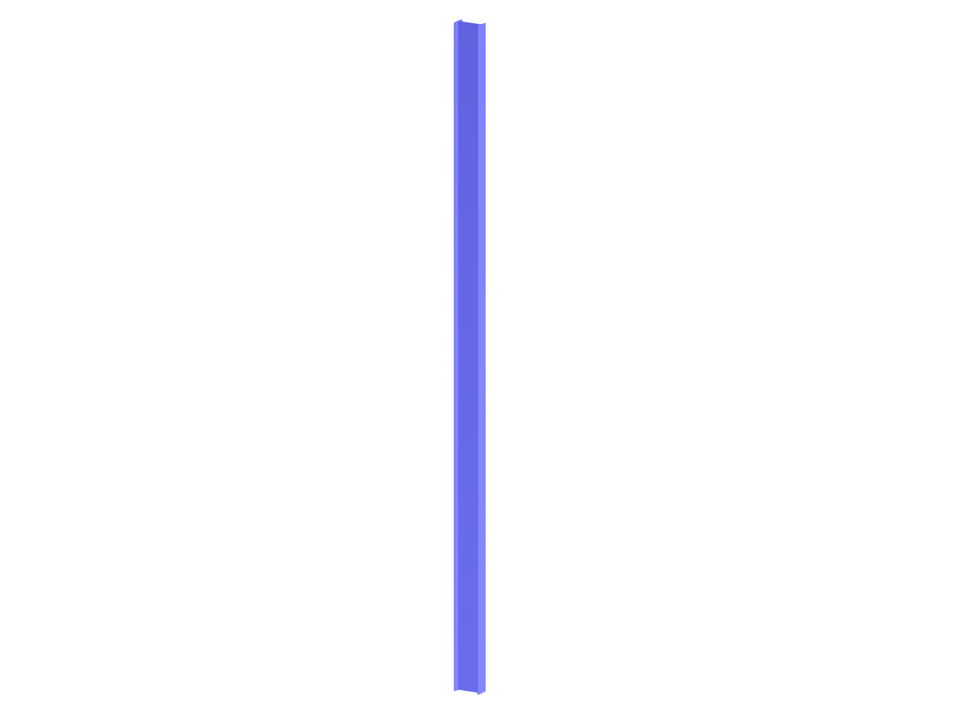

Barra de aço RSA | ASCE 7 e NBC
Número de nós | 6 |
Número de linhas | 1 |
Número de barras | 1 |
Número de superfícies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 6 |
Número de combinações de cargas | 1 |
Número de combinações de resultados | 0 |
Peso total | 0,295 t |
Dimensões (métricas) | 0,000 x 7,620 x 0,000 m |
Dimensões (imperial) | 0 x 25 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
![KB 001877 | Consideração de sismos P-Delta segundo a ASCE 7-22 e a NBC 2020 no RFEM 6](/pt/webimage/048528/3803808/Image_01_-_Interstory_Drifts.png?mw=512&hash=dda93b6dc2bff834091aa0c09a68a55dab800606)
![KB 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/pt/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
![KB 001880 | Dimensionamento de estruturas de cabos no RFEM 6 e RSTAB 9](/pt/webimage/049985/3840051/Seil_QS_EN.png?mw=512&hash=83dd891c6124be9c686441c4b37fe92db2c2062d)
![KB 001879 | Influência da rigidez à flexão de cabos](/pt/webimage/049953/3835546/Seil.png?mw=512&hash=83e64fde3c3d0a1d2649d8e64587b93f4ab71876)
![Dimensionamento de aço | Vista geral do dimensionamento de um sistema resistente a forças sísmicas](/pt/webimage/048507/3803346/seismic_steel.png?mw=512&hash=1c18a83f050e74601a7300444a0d77a0246a0e02)
- Dimensionamento de cinco tipos de sistemas resistentes a forças sísmicas (SFRS): )
- Verificação da ductilidade da relação largura-espessura para almas e banzos
- Cálculo da resistência e rigidez necessárias para o contraventamento de estabilidade de vigas
- Cálculo do espaçamento máximo para contraventamento de estabilidade de vigas
- Cálculo da resistência necessária nas articulações para o contraventamento de estabilidade de vigas
- Cálculo da resistência necessária do pilar com a opção de negligenciar todos os momentos fletores, corte e torção para o estado limite de sobrerresistência
- Verificação das relações de esbelteza para pilares e contraventamentos
![Módulo Sismicidade no módulo Dimensionamento de aço | Resultados](/pt/webimage/048272/3780831/Result.png?mw=512&hash=f0621777339b8f63b334b9d11f44f77f58603014)
O resultado do dimensionamento sísmico é categorizado em duas secções: requisitos das barras e requisitos das ligações.
Os "Requisitos sísmicos" incluem a resistência à flexão necessária e a resistência ao corte necessária da ligação viga-pilar para pórticos de momento. Estas estão listadas no separador 'Ligação de pórtico de momentos por barra'. Para pórticos reforçados, a resistência à tração necessária da ligação e a resistência à compressão necessária da ligação do contraventamento estão listadas no separador 'Ligação de contraventamento por barra'.
O programa fornece as verificações realizadas em tabelas. Os detalhes de dimensionamento mostram claramente as fórmulas e as referências à norma.
![Função 002794 | Tipo de barra "Amortecedor"](/pt/webimage/048112/3832303/48112.png?mw=512&hash=fb864cf4212a216975937f682689768364249c1f)
Utilizando o tipo de barra "Amortecedor", pode definir um coeficiente de amortecimento, uma constante de mola e uma massa. Este tipo de barra expande as possibilidades da análise de histórico de tempo.
Do ponto de vista da viscoelasticidade, o tipo de barra "Amortecimento" é similar ao modelo de Kelvin-Voigt, que consiste num elemento de amortecimento e numa mola elástica (ambos ligados em paralelo).
![Função 002784 | Diagrama de articulação](/pt/webimage/047525/3793038/2024-03-28-12-35-51.png?mw=512&hash=01130d4ce60043357ac82fd94489e5dc5a258e1f)
Para diagramas de cálculo, está disponível o tipo de diagrama "2D | Articulação". Estes diagramas de articulações apresentam a resposta da articulação para situações de carga de articulações não lineares.
Para cálculos com várias situações de carga, como é o caso, por exemplo, com a análise pushover e a análise de histórico de tempo, pode avaliar o estado da articulação em cada intervalo de carga.
