缩放

选择要缩放的模型对象。 然后点击 按钮（见图 建模工具 )。 在'缩放'对话框中，可以指定缩放时是否复制对象，并定义参数。 下图显示了一个截面和相对于原点缩小了 0.5 倍的复制件。

鳞片截面

基本

【基本】选项卡管理缩放对象的基本参数。

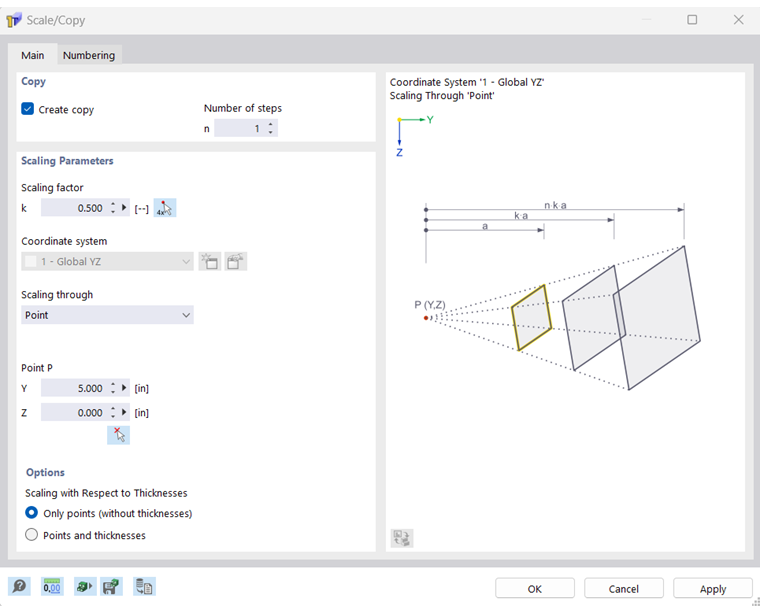

'比例'对话框

复制

如果没有勾选【创建副本】复选框，则所选对象将被缩放。 如果您想要创建一个或多个副本，请勾选该复选框。 然后，输入要复制的数量【复制的数目】。

缩放参数

输入【缩放系数】k。 通过这种方式，可以定义所选对象与参照点之间的距离所乘的比例系数（见对话框图形）。

【缩放方式】列表提供了三个选项来定义缩放方向：

• 点: 所有对象坐标（Y 和 Z）都相对于必须定义坐标的'点'进行缩放。
• 方向和点： 只有一个对象坐标被缩放。 在右侧列表中选择要调整坐标的【方向】，然后定义【点 P】作为参考点。
• 两个点： 缩放方向在平面内是任意的。 输入【点 P1】和【点 P2】的坐标来定义方向。 使用 按钮可以图形方式定义点。

选项

在'选项'部分中，您可以指定是否调整单元的厚度。 选项'仅点（无单元厚度）'缩放单元的起点和终点，但保持单元厚度。 选择'点和单元厚度'选项，可以缩放起点和终点以及单元厚度。

编号

编号选项卡仅在复制时显示。 您可以在此处影响新对象的编号。

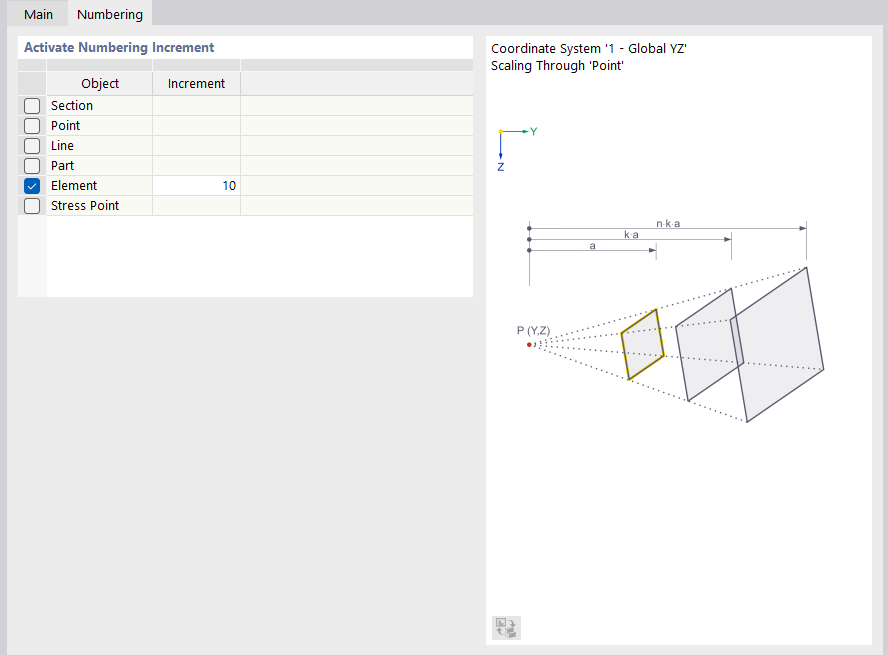

调整编号

该寄存器的功能在 # extbookmark 手册章节中介绍。|编号和选项选项卡|移动和复制#章节。
