设置和选项

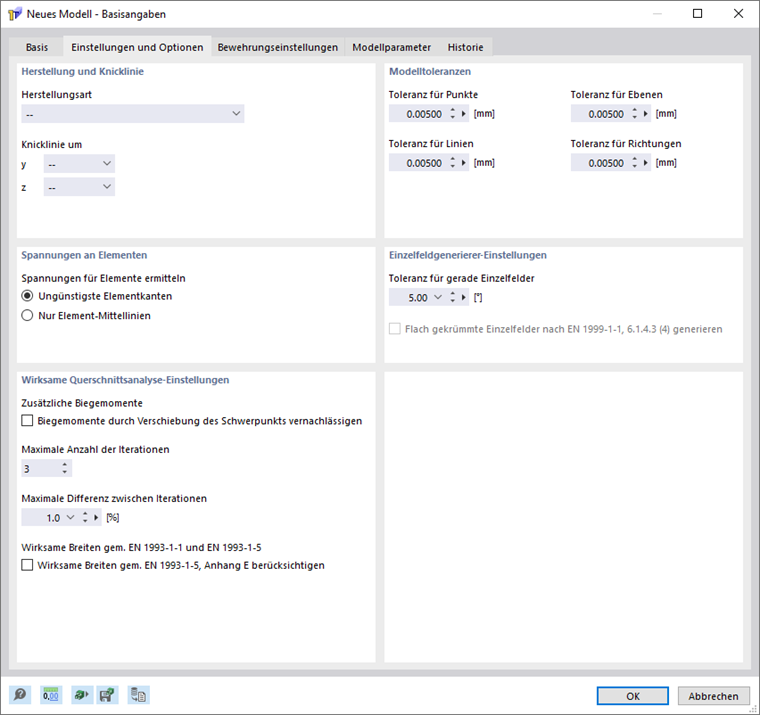

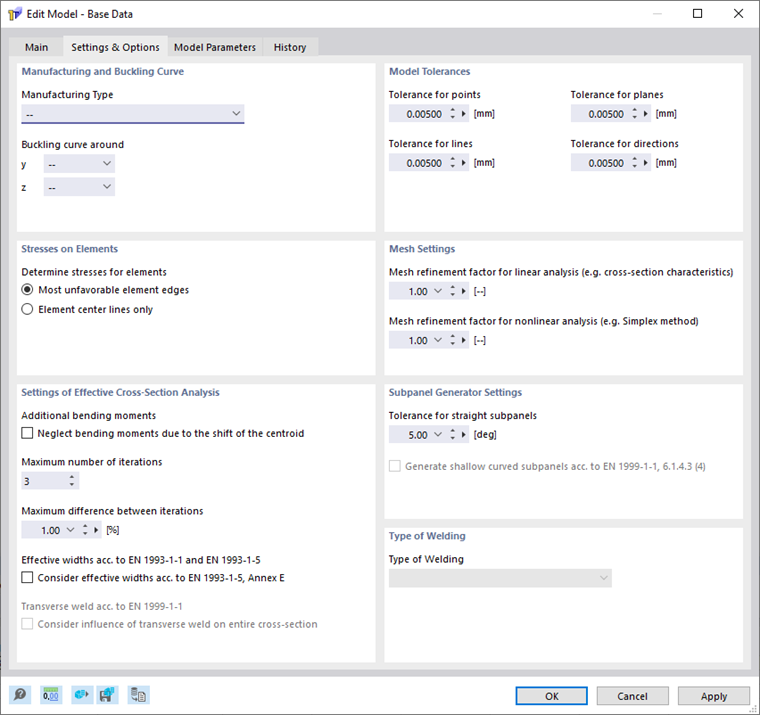

设置和选项选项卡中,您可以调整计算规范以及对象的形位公差。

Herstellungsart und Knicklinie

Die Herstellungsart des Profils können Sie aus der Liste auswählen. Es stehen folgende Herstellungsarten zur Auswahl:

  • --
  • 热轧
  • 冷弯
  • 焊接
  • 锯材
  • 层板胶合木

Die Herstellungsart bestimmt im Add-on Stahlbemessung, nach welchem Teil der Norm bemessen wird.

信息

Die Herstellungsart 'Kaltgeformt' wird automatisch eingestellt, wenn Sie die Berechnung des effektiven Querschnitts nach EN 1993-1-3 aktiviert haben.

Die Knicklinie des Profils um die Achse y und z können Sie aus der Liste auswählen. Für RSECTION spielen die Knicklinien keine Rolle. Erst bei der Nutzung der Profile in RSTAB/ RFEM kommen die Vorgaben für den Ansatz der Imperfektionen oder für die Stabilitätsnachweise in den Bemessungs-Add-Ons zum Tragen.

板件应力

Die beiden Kontrollfelder steuern, für welche Stellen des Elements die Spannungen ermittelt werden: Sie können für die Ungünstigste Elementkante (Standard) oder nur die Element-Mittellinien berechnet werden.

有效截面分析设置

Die Wirksame Querschnittsanalyse-Einstellungen werden angezeigt, wenn Sie im Register Basis das Kontrollfeld 'Wirksamer Querschnitt / Stahl- / Aluminiumprofil' aktiviert haben.

附加弯矩

Bei nicht doppelsymmetrischen, druckbeanspruchten, lokal beulgefährdeten Querschnitten verschiebt sich die Schwerpunktlage des wirksamen Querschnitts im Vergleich zum Bruttoquerschnitt. 这样作用在毛截面重心位置上的外部压力对于有效截面为偏心作用,同时产生一个附加弯矩。 Dieses zusätzliche Biegemoment wird standardmäßig in der Berechnung berücksichtigt. Aktivieren Sie das Kontrollfeld, wenn Sie dieses zusätzliche Biegemoment vernachlässigen möchten.

Iterationen

Die Ermittlung des wirksamen Querschnitts erfordert ein iteratives Vorgehen. Im Eingabefeld 'Maximale Anzahl der Iterationen' können Sie die höchstmögliche Anzahl an Rechendurchläufen festlegen. Sobald die im Eingabefeld 'Maximale Differenz zwischen Iterationen' definierte Differenz zwischen den Ergebnissen zweier Iterationen unterschritten wird, endet die Berechnung.

计算截面有效宽度值按照 EN 1993-1-5, 附录 E

Dieses Kontrollfeld ist nur zugänglich, wenn Sie im Register Basis die Norm EN 1993-1-1 und EN 1993-1-5 ausgewählt haben. EN 1993-1-5 beschreibt im Anhang E eine alternative Methode zur Bestimmung wirksamer Querschnitte für Spannungen unterhalb der Streckgrenze. Aktivieren Sie dieses Kontrollfeld, wenn der wirksame Querschnitt nach Anhang E berechnet werden soll.

横向焊缝按 EN 1999-1-1

Dieses Kontrollfeld ist nur zugänglich, wenn Sie im Register Basis die Norm EN 1999-1-1 ausgewählt haben. Aktivieren Sie dieses Kontrollfeld, wenn Sie die örtlich begrenzte Festigkeitsreduktion in der WEZ durch Quernähte berücksichtigen wollen. Als Schweißverfahren stehen die Verfahren MIG und WIG zur Auswahl.

模型公差

在建模或从 cad 程序导入数据时,模型可能会出现细微的几何差异。 RSECTION bereinigt diese Unstimmigkeiten automatisch, wenn bestimmte Abstände unterschritten sind. So werden sehr nahe beieinanderliegende Punkte vereinigt, außerhalb von Ebenen befindliche Linien in Teile integriert oder zwei minimal in verschiedene Richtungen laufende Linien als parallel angesehen.

软件的默认公差适用于大部分场景。 如果用户模型的尺寸较小,需要相应的调整公差大小。

信息

利用工具提示可以了解公差是如何影响模型的。

板件生成器设置

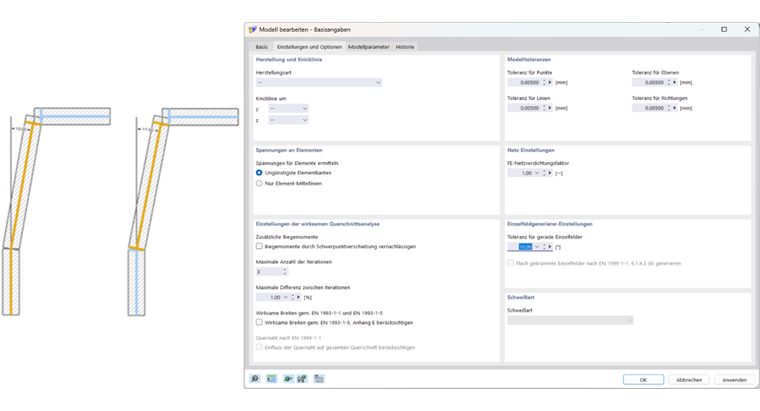

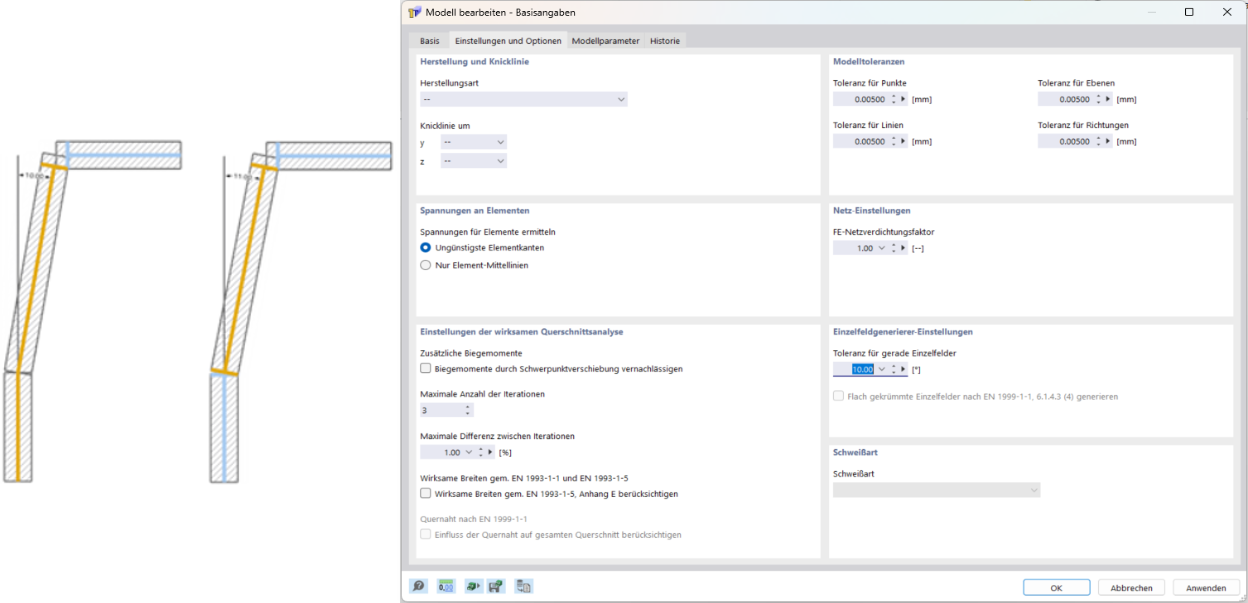

Mit der Toleranz für gerade Einzelfelder können Sie angeben, ab welchem Winkel zwischen zwei Elementen ein Lager erzeugt werden soll. Wenn Elemente unter einem gleichen oder kleineren Winkel anschließen, werden sie als zusammenhängendes Einzelfeld betrachtet.

Das Kontrollfeld 'Flach gekrümmte Einzelfelder nach EN 1999-1-1, 6.1.4.3 (4) generieren' ist nur zugänglich, wenn Sie im Register Basis die Norm EN 1999-1-1 gewählt haben.

焊接类型

Für die Quernahtnaht ist das Schweißverfahren zu definieren. Es stehen hierbei die Verfahren MIG | Metall-Intergas und WIG | Wolfram Inertgas zur Auswahl.
