块是各个结构对象的集合。 在 Dlubal 中心的 类别中,大量的此类块是在安装过程中创建的。 在这里也管理用户自定义的块。

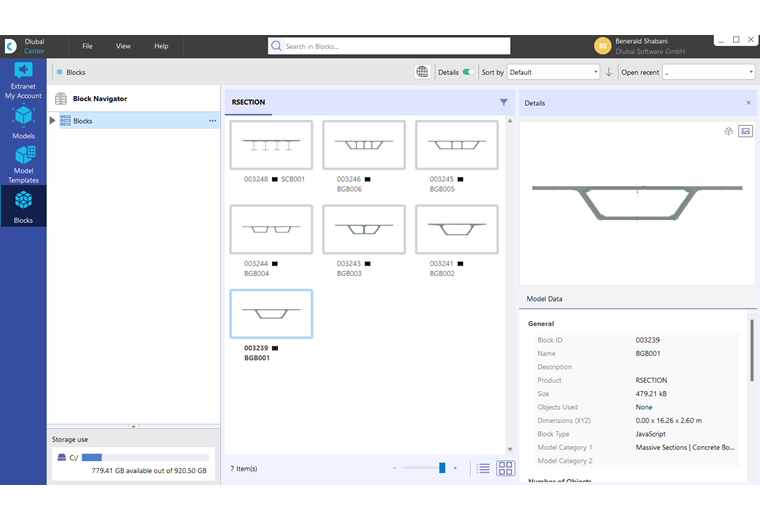

用户可以通过点击工具栏上的 插入块 按钮快速打开块的目录。

程序将块按类别排序。 用户可以单击选中相应的块, 然后点击页面右下角的OK,将块导入到当前模型中。

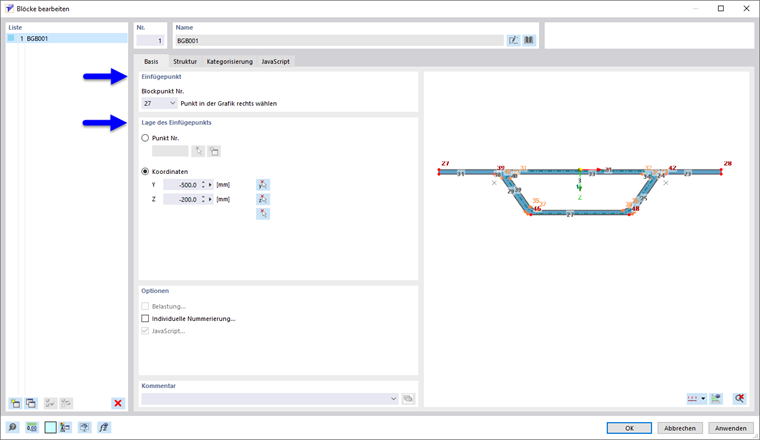

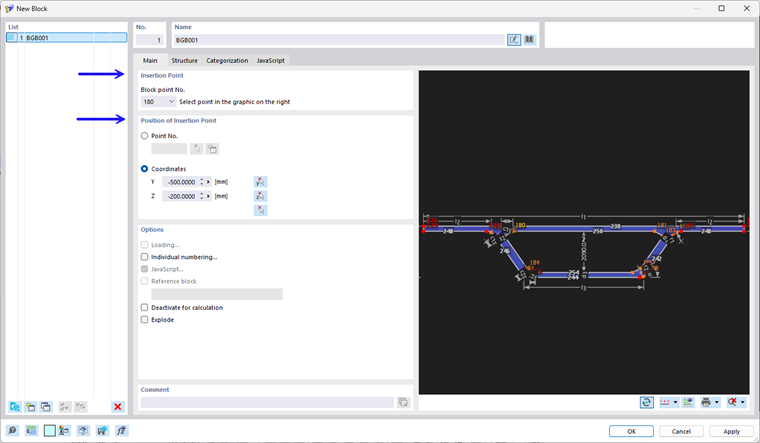

用户可以在【编辑块】对话框中指定块的插入点, 以将块放置到模型的合适位置。 您可以将木块放在 '点' 或任何 ' 坐标 ' 的任何位置。

如有必要,用户可以在对话框的“名称”部分对块进行重命名。

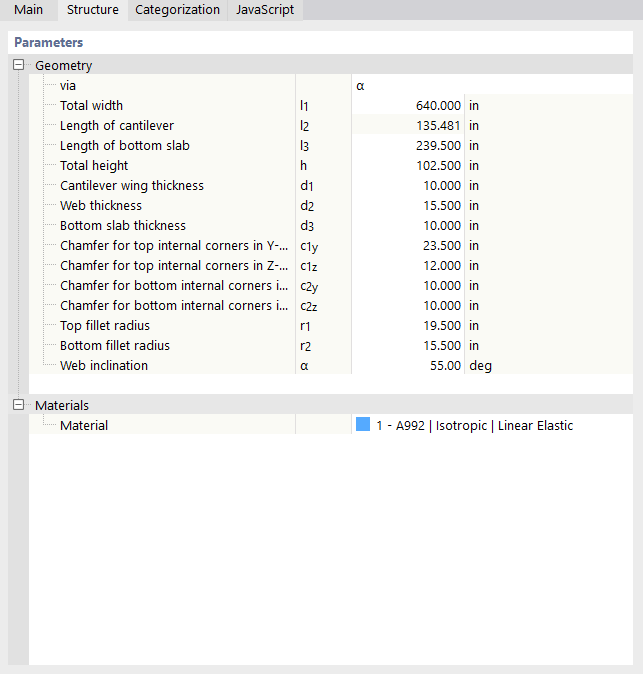

在'结构'选项卡中,可以调整块的几何参数和分配材料。 使用出现在活动输入栏中的 编辑对象 按钮可以创建新的对象属性。

修改完成后,点击对话框右下角的 确定 将块导入到模型中, 用户可以在“特殊对象”中随时对块进行修改。

JavaScript

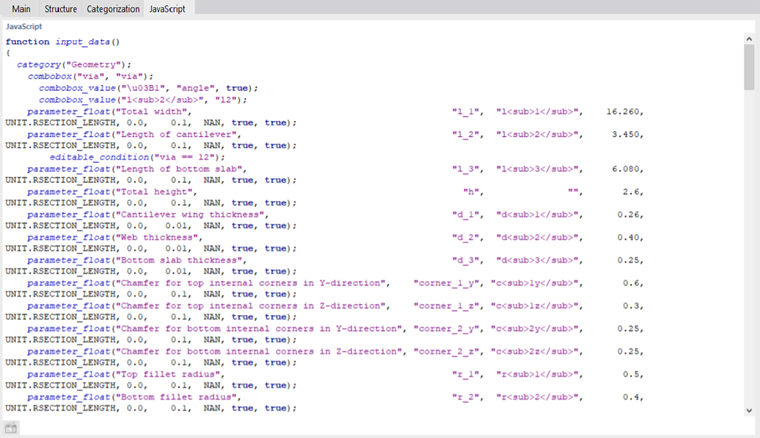

用户可以在【JavaScript】选项卡中查看生成块的脚本代码。
