对象捕捉

用户可以通过对象捕捉捕捉线、单元和板件等对象。 Neben Punkte können verschiedene Fangpunkte an Objekten genutzt werden.

列表

Die 'Liste' verwaltet alle Objektfänge des Modells. 在表格中 Liste von Objekttypen sind die Schaltflächen beschrieben, mit denen Sie Objekte einer Liste neu anlegen, kopieren oder löschen können.

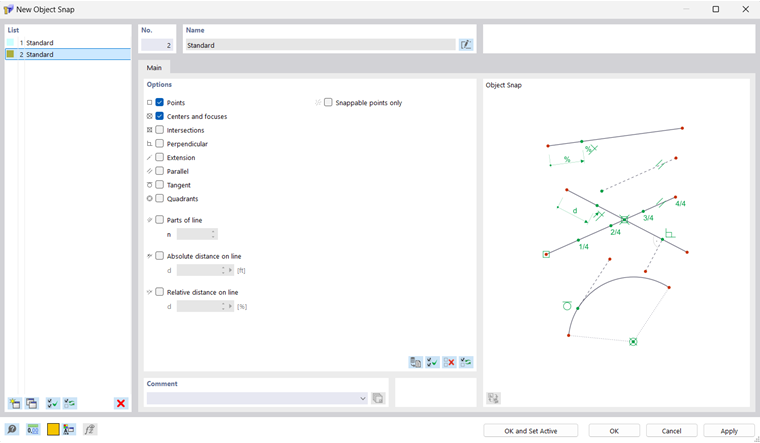

选项

Als 'Standard' sind Punkte, Mittel und Brennpunkte als Fangpunkte aktiviert. 例如,当在模型中创建了一条线段后,光标会自动捕捉到节点、中点,线段上会出现相应的符号(该功能类似于autocad的捕捉功能)。

用户可在该对话框选择捕捉不同的对象。

Freie Punkte und Punkte von Linien und Elementen
中点和焦点 捕捉线段的中点、曲线的焦点
相贯 Kreuzungspunkte zweier Linien oder zweier Elemente, die keinen gemeinsamen Punkt besitzen
垂直 Senkrechte Verbindung zu einer Linie oder einem Element
伸出距离 捕捉线的延长线
平行 捕捉 Nach dem Setzen des Anfangspunktes bewegen Sie den Mauszeiger über eine Musterlinie. Sobald sich der Mauszeiger einem möglichen Endpunkt der neuen Linie nähert, sodass diese zum Muster parallel liegt, erscheint an den Linien das Parallelensymbol.
切点 Berührungspunkt einer Linie oder eines Elementes am Kreisbogen
象限 捕捉圆的四等分点
组件 按数量等分线/杆件, 捕捉线/杆件的等分点, Am Mauszeiger erscheint die Teilungsangabe als Bruch.
距离 按距离等分线/杆件, 捕捉线/杆件的等分点
仅限可捕捉的点 Setzen von Punkten nur an bereits definierten Objekten, nicht beliebig in der Arbeitsebene

CAD-Symbolleiste

In der CAD-Symbolleiste unterhalb der Tabellen können Sie nicht nur den Objektfang, sondern auch einzelne Fangfunktionen gezielt ein- und ausschalten.

这些按钮具有以下功能:

捕捉到栅格 Schaltet die Fangfunktion für die Rasterpunkte ein und aus
对象捕捉 Schaltet den Objektfang ein und aus
捕捉到节点 Fang an Punkten und Kontrollpunkten
捕捉到中点和焦点 捕捉到中点和焦点
捕捉到交点 捕捉到交点
捕捉到垂直线 Fang an Lotpunkten
捕捉到延长 捕捉到延长线
捕捉到平行线 Fang an parallelen Linien
捕捉到切线 捕捉到切线
捕捉到象限 Fang an Kreisquadranten
捕捉到划分点 Fang an Teilungspunkten von Linien
捕捉到绝对距离 Fang an Stellen von Linien mit absolutem Abstand
相对距离捕捉 Fang an Stellen von Linien mit relativem Abstand
只捕捉到可捕捉的点 仅捕捉到可捕捉的点
