Échelle

Sélectionnez les objets du modèle que vous souhaitez mettre à l’échelle. Cliquez ensuite sur (voir l’image Outils de modélisation ). Dans la boîte de dialogue « Mettre à l’échelle », indiquez si les objets doivent être copiés lors de la mise à l’échelle et définissez les paramètres. L'image suivante montre une section et la copie qui ont été réduites par un facteur de 0,5 par rapport à l’origine.

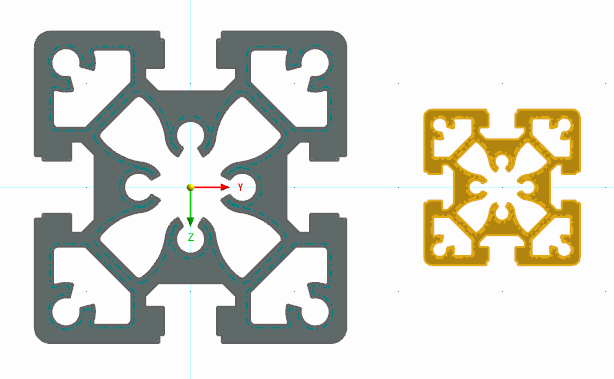

Mise à l’échelle de la section

Général

L’onglet Général gère les paramètres de base pour la mise à l’échelle des objets.

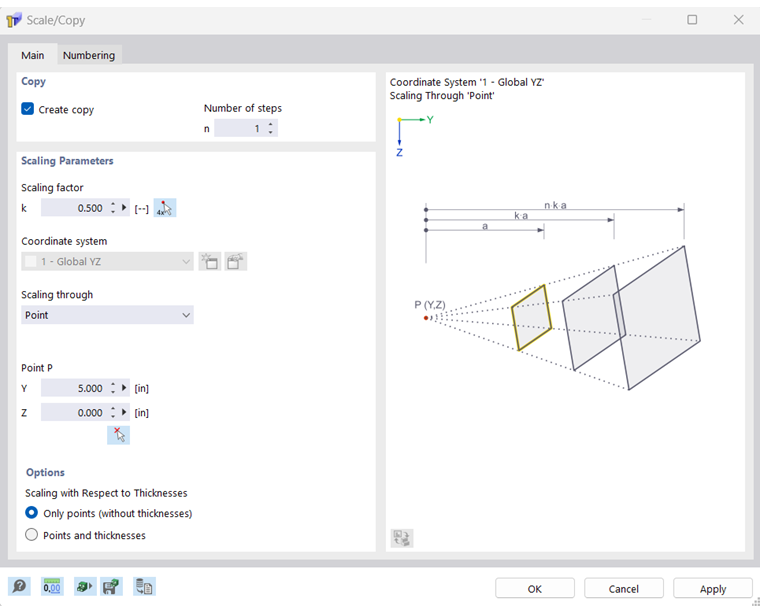

Boîte de dialogue « Échelle »

Copier

Si la case « Créer une copie » n’est pas cochée, les objets sélectionnés seront mis à l’échelle. Si vous souhaitez créer une ou plusieurs copies, cochez la case. Entrez ensuite le « Nombre de copies ».

Paramètres d’échelle

Entrez le « Facteur de mise à l’échelle » k. Vous définissez ainsi le facteur d'échelle par lequel la distance entre les objets sélectionnés et le point de référence est multipliée (voir le graphique de la boîte de dialogue).

La liste « Mise à l’échelle via » offre trois options pour définir la direction de l’échelle :

• Point : toutes les coordonnées d’objet (Y et Z) sont mises à l’échelle par rapport à un « Point » dont les coordonnées doivent être définies.
• Direction et point : une seule coordonnée d’objet est mise à l’échelle. Dans la liste, sélectionnez la « Direction » dont vous souhaitez ajuster les coordonnées et définissez le « Point P » comme point de référence.
• 2 points : La direction de l’échelle est arbitraire dans le plan. Entrez les coordonnées du « Point P1 » et du « Point P2 » pour définir la direction. Utilisez le bouton pour définir les points graphiquement.

Options

Dans la section « Options », spécifiez si l’épaisseur des éléments doit également être mise à l’échelle. L’option « Uniquement les points (sans les épaisseurs d’élément) » met à l’échelle les points de début et de fin des éléments mais conserve l’épaisseur de l’élément. L’option « Points et épaisseurs d’élément » met à l’échelle les points de début et de fin ainsi que l’épaisseur de l’élément.

Numérotation

L’onglet Numérotation apparait uniquement lors de la copie. Vous pouvez influencer la numérotation des nouveaux objets ici.

Ajuster la numérotation

Les fonctions de cet onglet sont décrites dans les chapitres Déplacer et copier .
