Les visibilités offrent des options pour afficher les coupes du modèle ou des composants spécifiques.
Définition graphique d’une visibilité via un menu ou des boutons
Pour créer une coupe de modèle, sélectionnez d’abord les objets pertinents. Pour cela, vous pouvez utiliser diverses fonctions décrites dans le chapitre Options de sélection.

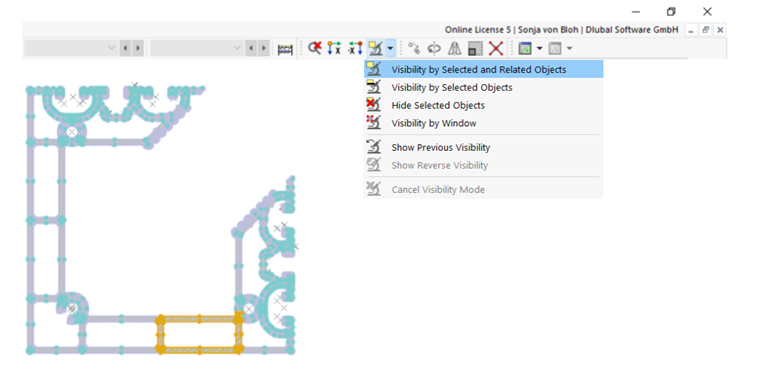

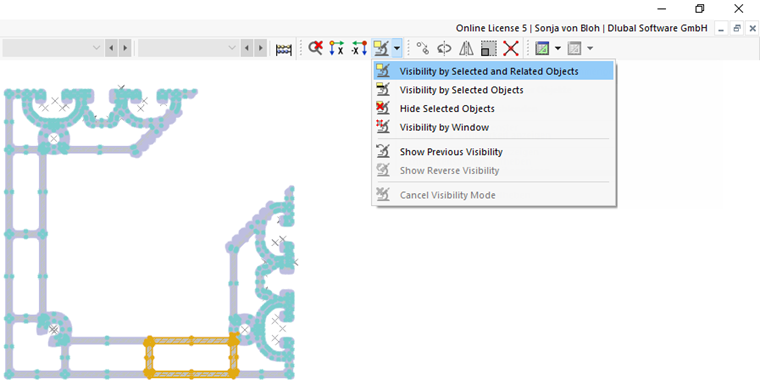

Ensuite, le bouton de liste « Sélection » offre différentes options pour utiliser la sélection actuelle pour une visibilité.
Elles ont la signification suivante :
- Visibilité par les objets sélectionnés et associés : les objets sélectionnés sont affichés, y compris leurs objets de définition. Par exemple, si vous avez sélectionné une ligne, ses points sont également inclus dans la coupe.
- Visibilité par les objets sélectionnés : seuls les objets sélectionnés sont affichés. La coupe affiche la ligne sélectionnée sans les points.
- Masquer les objets sélectionnés : les objets sélectionnés sont supprimés de l’affichage.
- Afficher la visibilité inversée : lorsque vous utilisez une telle visibilité, l’affichage actuel est inversé. Les objets masqués apparaissent sous forme de nouvelle visibilité.
- Annuler le mode de visibilité : le mode de visibilité est fermé et tous les objets sont à nouveau affichés.
Transparence pour les objets cachés

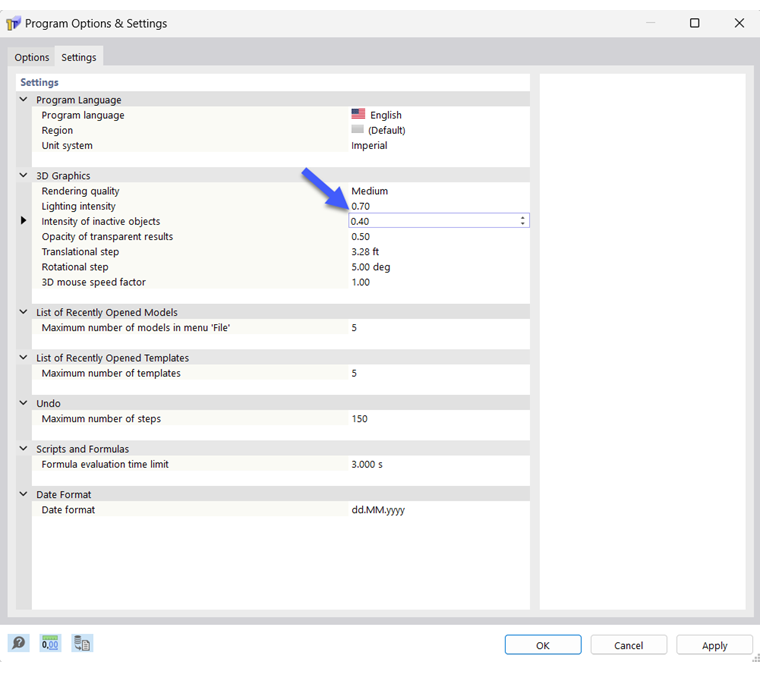

Dans une visibilité, les objets masqués sont affichés avec une intensité réduite. Vous pouvez ajuster le degré de transparence dans l’onglet « Paramètres » de la boîte de dialogue « Options et paramètres du programme ».
