Видимости предоставляют возможности для отображения вырезов или отдельных компонентов модели.
Графическое определение видимости с помощью меню или кнопок
Чтобы создать разрез модели, сначала выберите соответствующие объекты. Для этого можно использовать различные функции, описанные в разделе Возможности выбора .

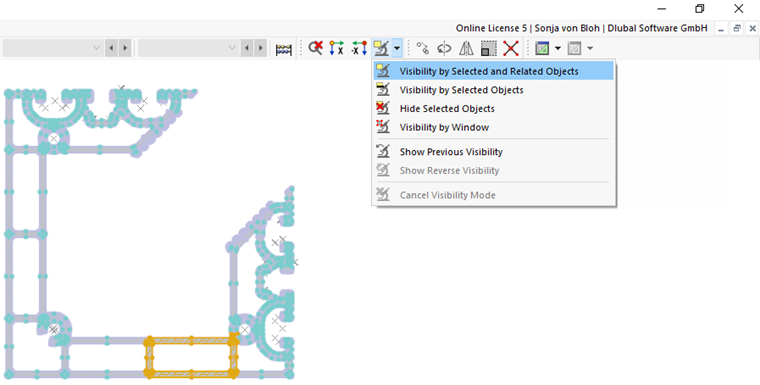

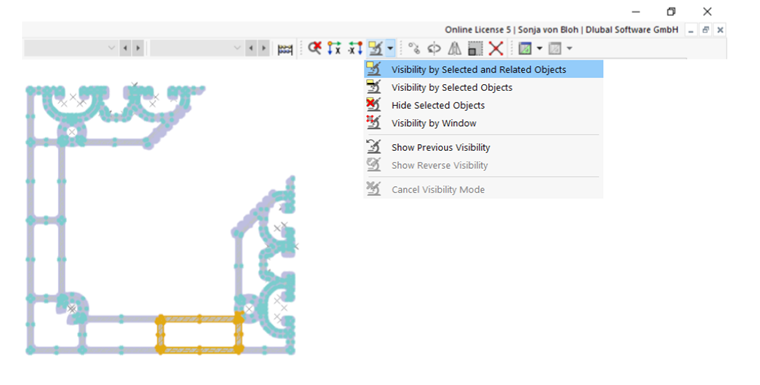

Затем, кнопка списка 'Выбор' предлагает различные варианты использования текущего выбора для видимости.
Они имеют следующее значение:
- Видимость по выбранным и связанным объектам: Будут отображены выбранные объекты, включая их заданные объекты. Например, если вы выбрали линию, ее точки также будут включены в разрез.
- Видимость по выбранным объектам: Отображаются только выбранные объекты. В разрезе выбранная линия отображается без точек.
- Скрыть выбранные объекты: Выбранные объекты будут удалены из отображения.
- Показать обратную видимость: При использовании такой видимости происходит обратное отображение текущего изображения. Скрытые объекты появятся в виде новой видимости.
- Отменить режим видимости: Режим видимости закрывается, и все объекты отображаются снова.

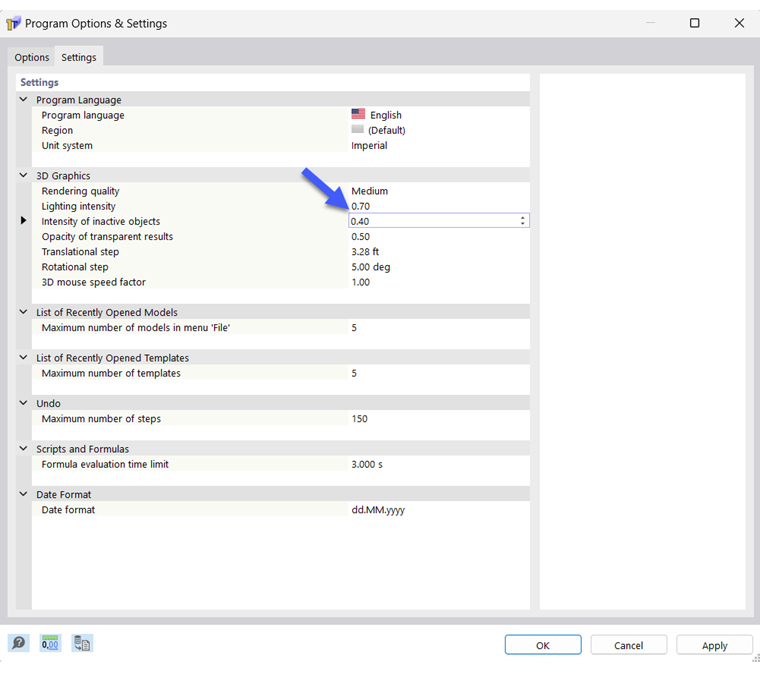

Прозрачность скрытых объектов
В видимости скрытые объекты отображаются с небольшой интенсивностью. Степень прозрачности можно настроить на вкладке 'Настройки' диалогового окна ' Параметры и настройки программы '.
