Стержни

Продольная арматура поглощает растягивающие изгибающие напряжения в продольном направлении основного несущего направления бетонного элемента.

Номер участника присваивается автоматически, но может быть изменен. Порядок не имеет значения для нумерации. Он также не должен быть непрерывным; В нумерации допускаются пробелы.

Инфо

Ввод участников возможен только в том случае, если вы ввели База установите флажок ' Армирование бетона '.

Способ задания

Из списка доступны различные типы определений:

выровнять = влево@ширина = 25% выровнять = влево@ширина = 75%
Способ задания Описание работы
Множественный
  1. Равномерно
Несколько равномерно распределенных стержней на соединительной линии между начальной точкой i и конечной точкой j
Множественный
  1. Изменчивый
Несколько стержней на соединительной линии между начальной точкой i и конечной точкой j с определяемыми расстояниями
Одиночный
  1. Между двумя точками
Отдельный стержень на соединительной линии между начальной точкой i и конечной точкой j
Отдельный
  1. Точка
Отдельный стержень в точке i

Слой

Слои предлагают вам дополнительную возможность для структурирования стержней.

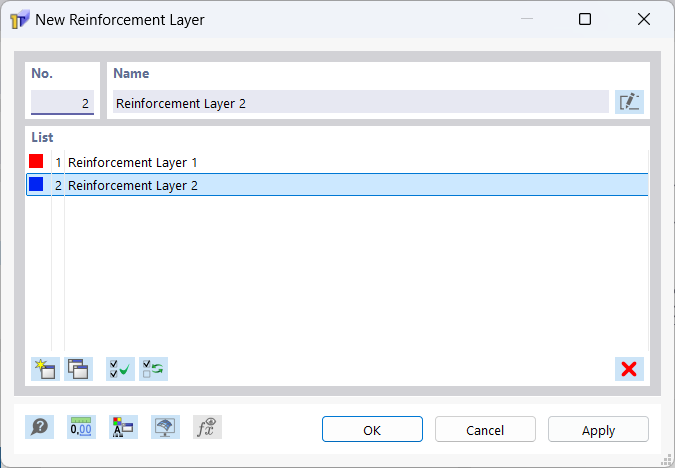

Чтобы создать новый слой, используйте кнопку Новые или выберите 'Новый слой ...' из поля со списком.

Номер и название слоя присваиваются автоматически, но могут быть изменены. Вы можете изменить цвет слоя в свойствах отображения, которые можно открыть с помощью кнопки Свойства экрана .

Вы можете скопировать выбранные слои с помощью кнопки Копия и удалить их с помощью кнопки Удалить . Вы можете удалять только слои, которые не содержат стержней.

Инфо

Вы можете отображать и скрывать слои на экране навигатора.

Материал

В списке материалов, которые уже были созданы, вы можете выбрать материал для продольной арматуры или отредактировать и задать новый. Допускаются только 'арматурные стальные' материалы.

Точки №

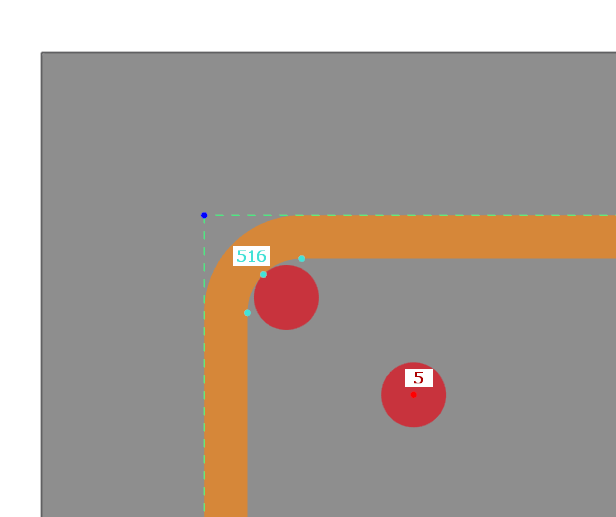

Тип определения ' Single | Точка ' требует выбора только одной точки. Стержень размещается в точках защелки арматуры на внешнем контуре хомута и во всех других точках его центра тяжести.

Другие типы определений требуют указания двух точек. Стержни размещаются в центре тяжести на линии, соединяющей две точки. Расстояние L между точками рассчитывается автоматически. С помощью ссылки ' ' вы можете указать, относится ли длина к истинной длине L между точками или к проекции в одном из глобальных направлений Y, Z.

параметры

Задайте диаметр стержня продольной арматуры ds.

Вы также можете определить смещение стержней. Задайте отрицательные значения для смещения стержня в другом направлении.

В качестве типов определения введите ' несколько | Четный 'или' кратный | Переменная ' - количествостержней n.

Расстояние S стержней становится кратным в случае типа определения ' | Равным образом ' рассчитывается из расстояния L между начальной точкой i и конечной точкой j и из количества стержней ns.

Для типа определения ' Множественный | В переменной ' можно дополнительно указать расстояния Si и Sn или Sj и Sn. Расстояние Sj или Si затем рассчитывается из количества ns стержней и заданных расстояний Si и Sn или Sj и Sn. Si обозначает расстояние первого стержня от начальной точки i, Sj расстояние последнего стержня от конечной точки j и Sn расстояние между стержнями.

Для типа определения ' Single | Между двумя точками ' вы можете ввести расстояние Xik до начальной точки i или расстояние Xjk до конечной точки j непосредственно в текстовые поля. В качестве альтернативы, вы можете выбрать расстояние в рабочем окне с помощью Выбрать индивидуально в рабочем окне. С помощью кнопки Относительный/абсолютный ввод вы можете переключаться между относительным и абсолютным вводом расстояния. Вы можете перевернуть значения с помощью кнопки Перевернуть .

Распределение

Распределение основывается на определенных параметрах стержня. Однако вы также можете ввести их прямо в поле со списком. Затем параметры настраиваются соответствующим образом. В следующей таблице показан синтаксис, который необходимо соблюдать в зависимости от типа определения. Для типа определения ' Single | Вы можете ввести расстояние между двумя точками ' относительно или абсолютно. Просто опустите знак процента для абсолютного ввода.

выровнять = влево@ширина = 38% выровнять = влево@ширина = 32% выровнять = влево@ширина = 30%
Способ задания Синтаксис Пример
Множественный
  1. Равномерно
[ns ] d [ds ]
  1. [Δ]
4d15 | 50
Множественный
  1. Изменчивый
[Si ] [ns ] d [ds ]/[Sn ]
  1. [Δ] [ns ] d [ds ]/[Sn ] [Sj ]
  1. [Δ]
50 2d15/100
  1. 50 2d15/100 50
  1. 50
Одиночный
  1. Между двумя точками
[Xi - k ]% d [ds ]
  1. [Δ] d [ds ] [Xj - k ]%
  1. [Δ]
20% d15
  1. 50 d15 80%
  1. 50
Отдельный
  1. Точка
d [ds ] d15

Информация | Аналитически

В этом разделе содержится обзор важных свойств, таких как площадь армирования, вес, количество и шаг стержней.
