Рабочие плоскости и сетки

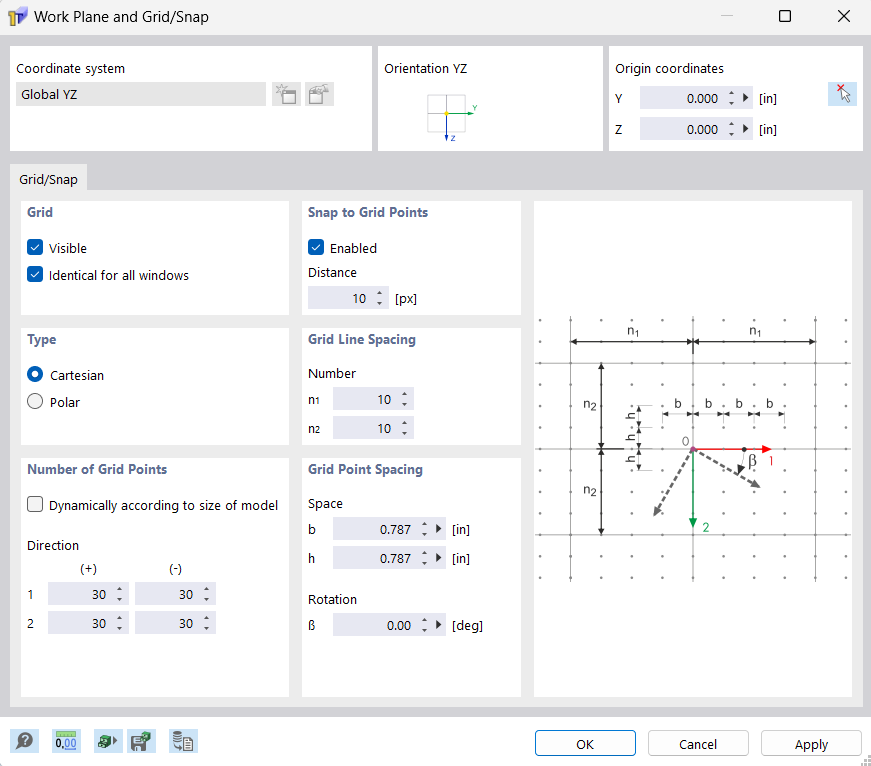

Решетка поможет вам с графическим вводом в рабочей плоскости.

Рабочая плоскость

Рабочая плоскость определяется двумя взаимно ортогональными осями Y и Z. Пересечение осей представляет собой начало (нулевую точку) рабочей плоскости.

Вы можете настроить положение нулевой точки рабочей плоскости, введя координаты в разделе диалога 'Начальные координаты' или используя кнопку Выбрать индивидуально аддон, например

Решётка/Фиксация

Сетка состоит из точек, отображаемых в рабочей плоскости. Они облегчают ввод данных: При графическом размещении объектов, точки объекта привязываются к точкам сетки.

Сетка

Чтобы отобразить или скрыть решетку, используйте флажок «Видимая». Но если вы хотите использовать в окнах разные настройки решетки, тогда отключите функцию «Одинаковая для всех окон».

вы можете использовать Сетка сетку можно быстро включать и выключать на панели инструментов CAD.

Количество точек решетки

Если вы установили флажок «Динамический согласно размеру модели», RSECTION автоматически подстроит область сетки под размеры модели. Таким образом, вокруг модели всегда будет доступно достаточное количество точек сетки. После каждого ввода данных, требуемые точки решетки будут пересчитаны.

Чтобы определить количество точек решетки индивидуально, деактивируйте динамическую настройку решетки. Таким образом, можно задать отдельные параметры для положительного и отрицательного «Направления» каждой оси.

Фиксация к точкам решётки

Флажок «Включено» позволяет включать и выключать функцию привязки независимо от отображения сетки. Таким образом, можно фиксировать объекты в точках сетки, даже если сетка скрыта.

«Расстояние» в px определяет расстояние от точки сетки, на которой зафиксируется указатель мыши.

Совет

Используйте Фиксация к решётке вы можете быстро включить и выключить привязку к сетке на панели инструментов CAD (см. изображение {%://#image055366 Кнопки для сетки и привязки сетки]]).

Шаг линий решетки

Сетка структурирована с помощью линий решетки, которые равномерно расположены. Задайте «Количество» точек решетки, после которых должна отображаться линия сетки. Возможны отдельные спецификации для Направлений 1 и 2.

Шаг точек решетки

Вы можете задать «Промежуток» точек сетки отдельно для Направления 1 и 2.

Для достижения «Поворота» решетки в рабочей плоскости, введите угол поворота β.
