Общие параметры

Список 'Глобальные параметры' управляет всеми параметрами, которые вы используете для геометрических данных и внутренних сил в формулах.

Доступ к глобальным параметрам

Открыть список глобальных параметров можно следующими способами:

• Используйте кнопку на панели инструментов таблицы.
• Кнопка в руководстве # extbookmark | диалогimage027970 |Изменить формулу #
• Нажмите Глобальные параметры в меню Изменить .

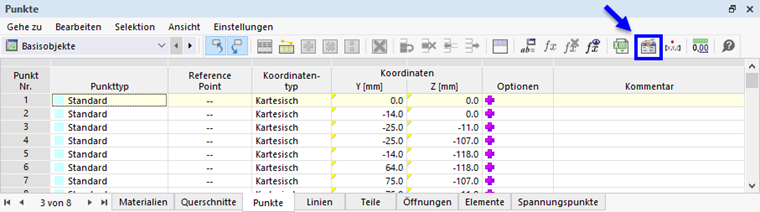

Кнопка "Изменить общие параметры"

Откроется диалоговое окно ' Изменить глобальные параметры '.

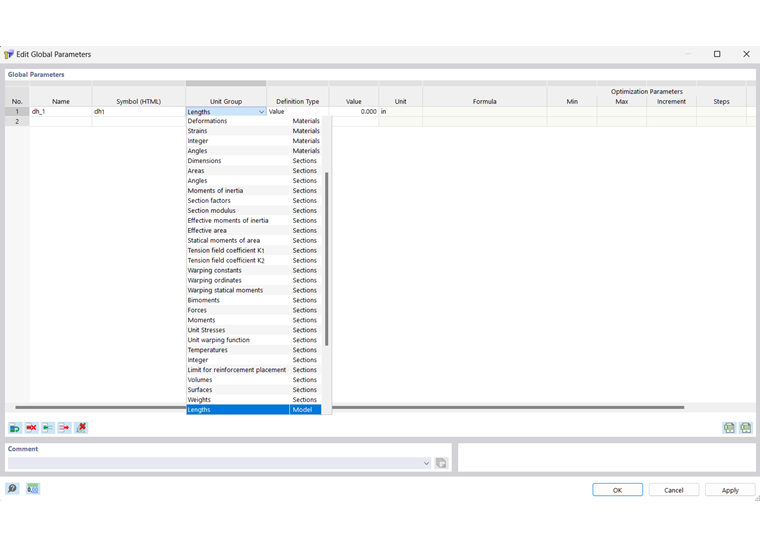

Диалоговое окно ' Изменить общие параметры '

Каждая строка таблицы управляет параметром. Необходимо, чтобы 'Имя' параметра состояло из символов ASCII и вводилось без пробелов. Имя используется для адресации параметра в формулах. Каждое наименование параметра может быть присвоено только один раз. В столбце 'Символ' можно описать параметр кратким описанием.

Выберите 'группу единиц' параметра в списке. Это определяет, представляет ли параметр длину, толщину, угол и т. Д. Группы объектов отсортированы по категориям в списке.

' Тип определения ' определяет, описывается ли параметр значением или формулой. В зависимости от вашего выбора, вы можете ввести 'значение' или 'формулу' в следующие столбцы.

При вводе формулы вы можете не только использовать параметры списка, но и описывать ссылки на объекты. Оба варианта показаны на изображении выше. Применяются обычные соглашения JavaScript, которые также можно использовать для формул в ячейках таблицы и диалоговых окнах. Они описаны в главе формулы .
