Die Liste 'Globale Parameter' verwaltet alle Parameter, die Sie bei den Geometriedaten und Schnittgrößen in Formeln verwenden.
Globale Parameter aufrufen
Sie können die Liste der globalen Parameter mit folgenden Möglichkeiten öffnen:

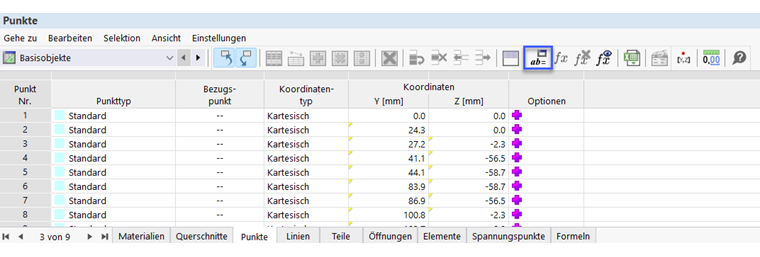

- Schaltfläche
in Tabellen-Symbolleiste
- Schaltfläche
im Dialog
Formel bearbeiten
- Menü Bearbeiten > Globale Parameter

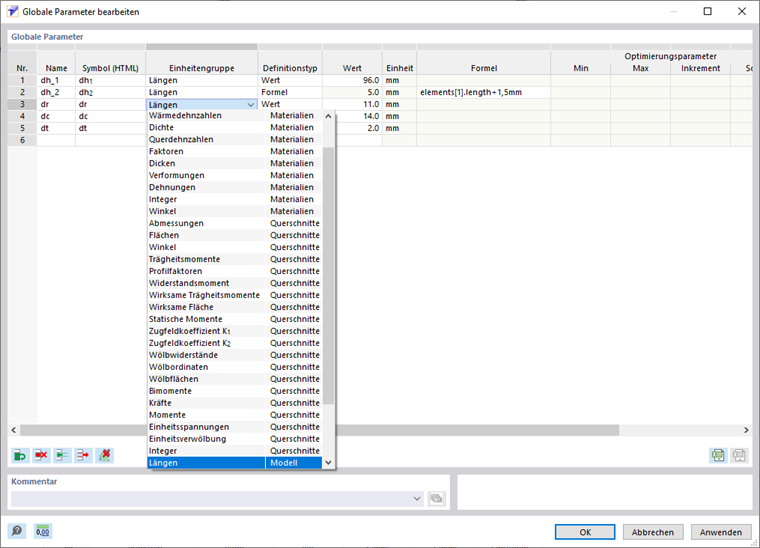

Es erscheint der Dialog 'Globale Parameter bearbeiten'.
Jede Tabellenzeile verwaltet einen Parameter. Der 'Name' eines Parameters muss aus ASCII-Zeichen bestehen und ohne Leerzeichen sein. Über den Namen wird der Parameter in den Formeln angesprochen. Jeder Name darf nur einmal vergeben werden. In der Spalte 'Symbol' können Sie den Parameter mit einer Kurzbezeichnung beschreiben.
Wählen Sie in der Liste die 'Einheitengruppe' des Parameters aus. Damit wird festgelegt, ob der Parameter eine Länge, Dicke, Winkel etc. darstellt. Die Einheitengruppen sind in der Liste nach Kategorien geordnet.
Der 'Definitionstyp' steuert, ob der Parameter durch einen Wert oder eine Formel beschrieben wird. Je nach Auswahl können Sie in den folgenden Spalten den 'Wert' oder die 'Formel' eintragen.
Wenn Sie eine Formel eingeben, können Sie nicht nur die Parameter der Liste verwenden, sondern auch Referenzen zu Objekten beschreiben. Beide Möglichkeiten sind im Bild oben dargestellt. Es gelten die für JavaScript üblichen Konventionen, die Sie auch für die Formeln in den Tabellenzellen und Dialogfeldern nutzen können. Sie sind im Kapitel Formeln beschrieben.
