Darstellung

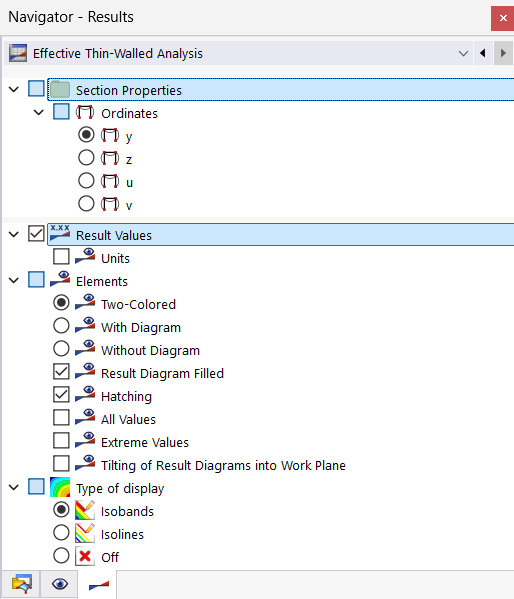

Die Darstellungsart der Ergebnisse können Sie im Navigator - Ergebnisse einstellen.

Ergebniswerte

Die Ergebniswerte und deren Einheiten können Sie mit diesen Kontrollfeldern ein- oder ausblenden.

Info

Ergebniswerte und Einheiten werden nur bei den Nachweisverfahren 'Analyse dünnwandiger Elemente' sowie 'Effektive Analyse dünnwandiger Elemente' mit Darstellungsart 'Aus' ausgegeben.

Elemente

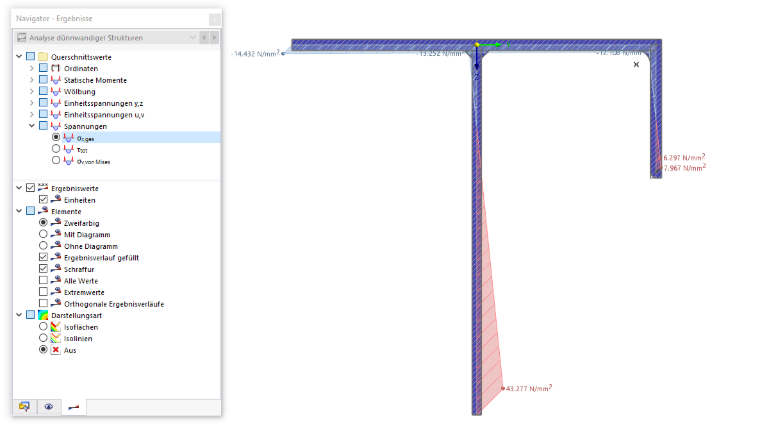

Bei der zweifarbigen Darstellung werden positive Ergebnisse standardmäßig in rot und negative Ergebnisse in blau angetragen. Die Farbzuweisung können Sie in den Anzeigeeigenschaften anpassen.

Werden die Ergebnisse mit/ ohne Diagramm dargestellt, erfolgt die Farbzuweisung gemäß der Skala im Steuerpanel.

Info

Diese Optionen haben nur einen Einfluss bei den Nachweisverfahren 'Analyse dünnwandiger Elemente' sowie 'Effektive Analyse dünnwandiger Elemente' mit Darstellungsart 'Aus'.

Darstellungsart

Die Ergebnisse können als Isoflächen oder Isolinien angezeigt werden, wobei die Farbzuweisung gemäß der Skala im Steuerpanel erfolgt. Bei einer Finite-Elemente-Berechnung werden bei Darstellungsart 'Aus' die Ergebnisse ausgeblendet; bei den anderen Nachweisverfahren werden die Ergebnisse gemäß der Einstellung für Elemente dargestellt.
