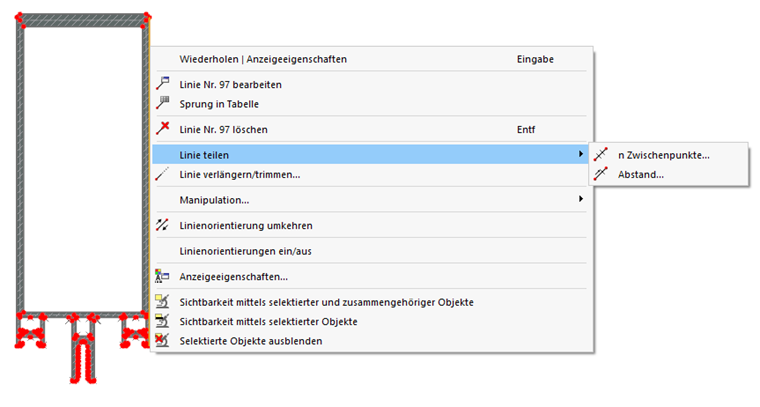

Um eine Linie oder ein Element zu teilen, klicken Sie das Objekt mit der rechten Maustaste an. Im Kontextmenü wählen Sie dann eine der Funktionen für Linie teilen bzw. Element teilen aus.

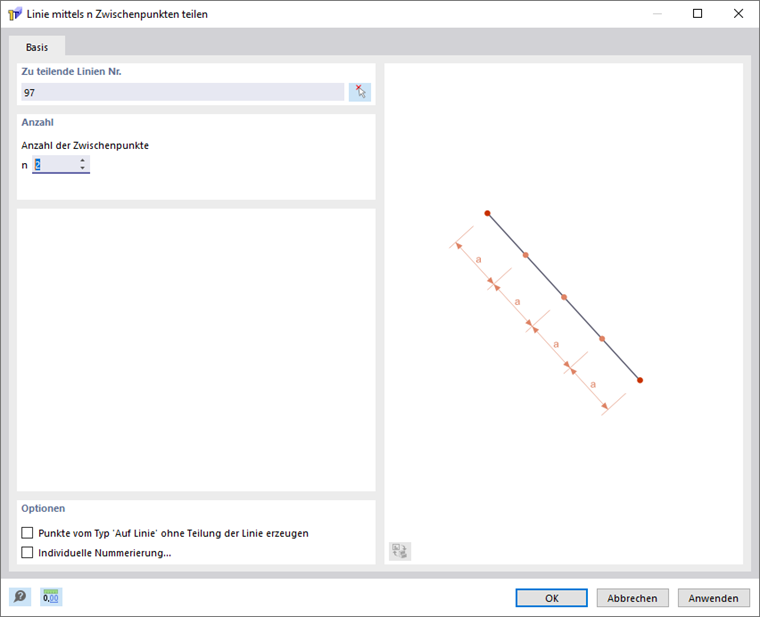

Teilen mittels Zwischenpunkte
Mit dieser Funktion teilen Sie die Linie oder das Element in gleiche Segmente.
Anzahl
Geben Sie die 'Anzahl der Zwischenpunkte' n für die Teilung an. Wie im Bild oben dargestellt, wird die Linie beispielsweise mit zwei Zwischenpunkten in seinen Drittelspunkten geteilt.
Optionen
Das Kontrollfeld 'Punkte vom Typ Auf Linie ohne Teilung der Linie erzeugen' ist per Voreinstellung deaktiviert. Beim Teilen der Linie entstehen so neue Linien. Wenn Sie das Kontrollfeld anhaken, bleibt die Linie als Ganzes erhalten. Die Teilung erfolgt in diesem Fall durch Zwischenpunkte des Typs 'Punkte auf Linie' (siehe Kapitel Punkte ).
Wenn Sie das Kontrollfeld 'Individuelle Nummerierung' anhaken, können Sie im Register Nummerierung die Nummerierung der neuen Objekte beeinflussen.

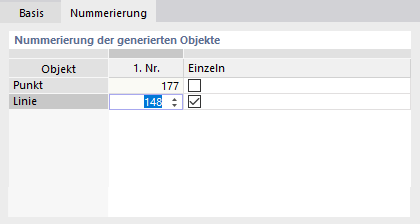

Nummerierung
Das Register Nummerierung wird angezeigt, wenn im Register 'Basis' das Kontrollfeld Individuelle Nummerierung angehakt ist.
Haken Sie in der Spalte 'Einzeln' an, welchem Objekt Sie eine spezifische Nummerierung zuweisen möchten. In der Spalte '1. Nr.' können Sie dann die Startnummer für die neuen Objekte angeben. Weitere Objekte dieser Kategorie werden von dieser Nummer aus aufsteigend nummeriert.

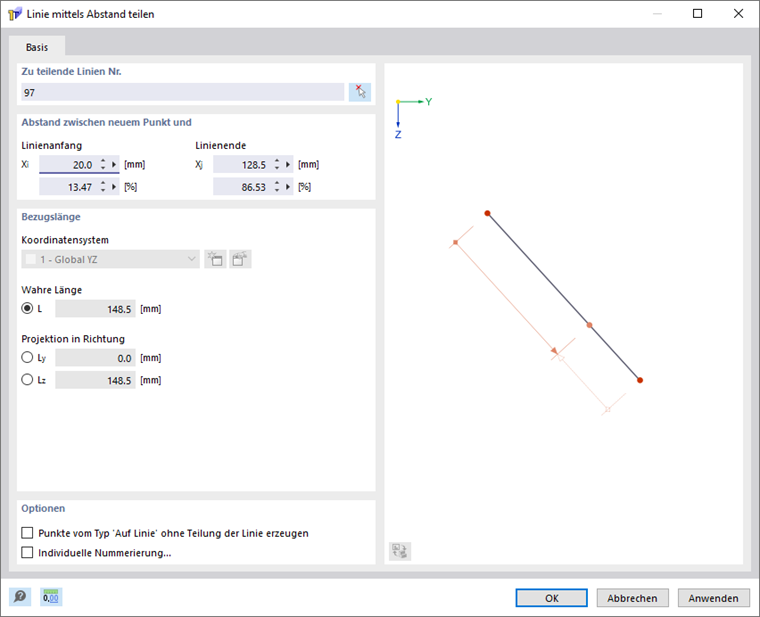

Teilen mit Abstand
Mit dieser Funktion teilen Sie die Linie oder das Element an einer bestimmten Stelle.
Abstand zwischen neuem Punkt und Linienanfang oder Linienende
Geben Sie an, in welchem Abstand vom Anfangs- oder Endpunkt die Linie oder das Element geteilt werden soll. Sie können den Wert als Längen- oder Relativangabe eintragen. Die vier Eingabefelder sind interaktiv.
Falls sich der Abstand auf eine projizierte Länge bezieht, geben Sie die Projektion im Abschnitt 'Bezugslänge' an.
Bezugslänge
Meistens bezieht sich der Teilungsabstand auf die 'Wahre Länge' der Linie oder des Elementes. Ist dies nicht der Fall, wählen Sie die relevante 'Projektion in Richtung' einer Achse des angegebenen Koordinatensystems aus. Im Abschnitt 'Abstand' können Sie dann die entsprechenden Teilungsangaben vornehmen.
Optionen
Das Kontrollfeld 'Punkte vom Typ Auf Linie ohne Teilung der Linie erzeugen' steuert, ob beim Teilen der Linie neue Objekte entstehen (siehe Abschnitt Optionen).
Wenn Sie das Kontrollfeld 'Individuelle Nummerierung' anhaken, können Sie die Nummerierung der neuen Objekte beeinflussen (siehe Register Nummerierung).
