Spiegeln

Selektieren Sie die Modellobjekte, die Sie spiegeln möchten. Klicken Sie dann auf die Schaltfläche (siehe Bild Modellierungstools ). Im Dialog 'Spiegeln' geben Sie an, ob die Objekte beim Spiegeln kopiert werden sollen, und legen die Parameter fest.

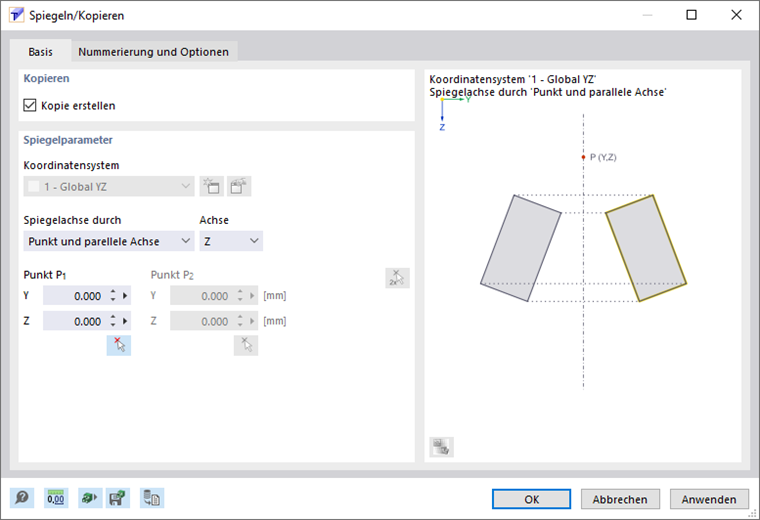

Dialog 'Spiegeln/Kopieren'

Basis

Das Register Basis verwaltet die elementaren Parameter zum Spiegeln der Objekte.

Kopieren

Befindet sich im Kontrollfeld 'Kopie erstellen' kein Häkchen, so werden die selektierten Objekte gespiegelt. Wenn Sie eine Kopie erzeugen wollen, haken Sie das Kontrollfeld an.

Spiegelparameter

In der Liste 'Spiegelachse durch' stehen zwei Möglichkeiten zur Auswahl, um die Achse festzulegen:

• Punkt und parallele Achse: Die Spiegelachse verläuft parallel zu einer Achse des angegebenen Koordinatensystems. Wählen Sie die 'Achse' in der Liste aus und geben den 'Punkt P' an, der auf dieser Achse liegt.
• 2 Punkte: Die Spiegelachse liegt beliebig in der Ebene. Geben Sie die Koordinaten für 'Punkt 1' und 'Punkt 2' an, um die Achse festzulegen. Mit der Schaltfläche können Sie die Punkte grafisch bestimmen.

Nummerierung

Das Register Nummerierung wird nur beim Kopieren angezeigt. Sie können hier die Nummerierung der neuen Objekte beeinflussen.

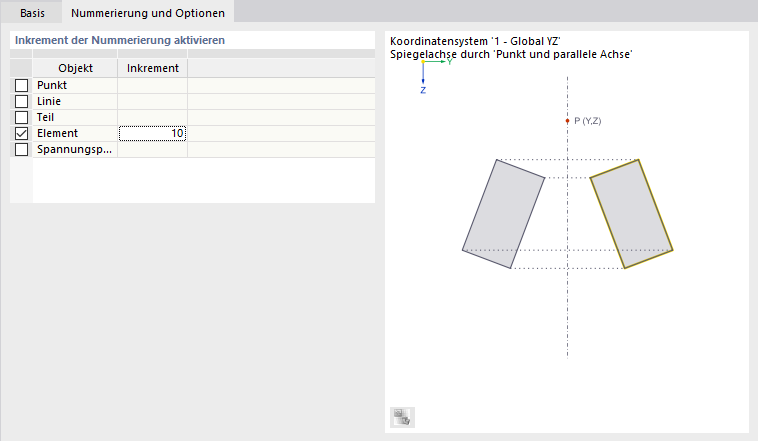

Nummerierung anpassen

Die Funktionen dieses Registers sind in den Kapiteln Verschieben und Kopieren beschrieben.
