Steuerpanel

Das Steuerpanel wird dargestellt, wenn Ergebnisse im Arbeitsfenster vorliegen. Es bietet verschiedene Anzeige- und Steuerungsmöglichkeiten. Sie können das Panel im Menü Ansicht mit dem Eintrag Steuerpanel ein- und ausblenden. Alternativ benutzen Sie die Schaltfläche .

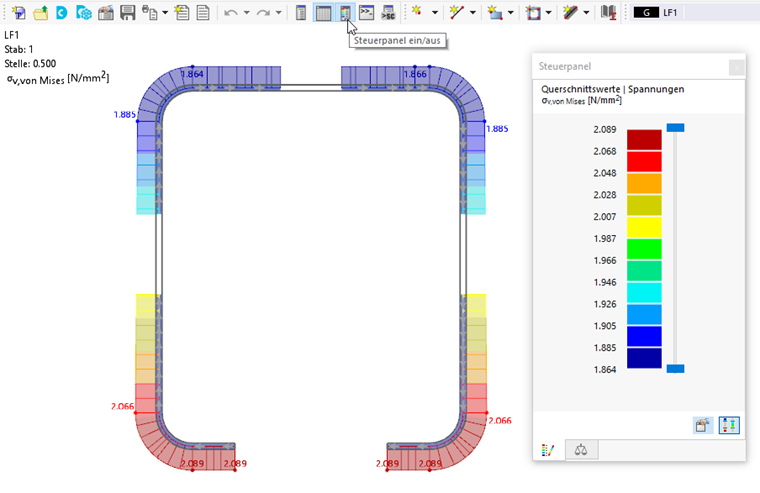

Steuerpanel im Arbeitsfenster und Schaltfläche 'Steuerpanel ein/aus'

Das Steuerpanel besteht aus den Registern Farben und Faktoren.

Farben

Bei einer mehrfarbigen Ergebnisgrafik zeigt das erste Register die Farbskala mit den zugeordneten Wertebereichen an.

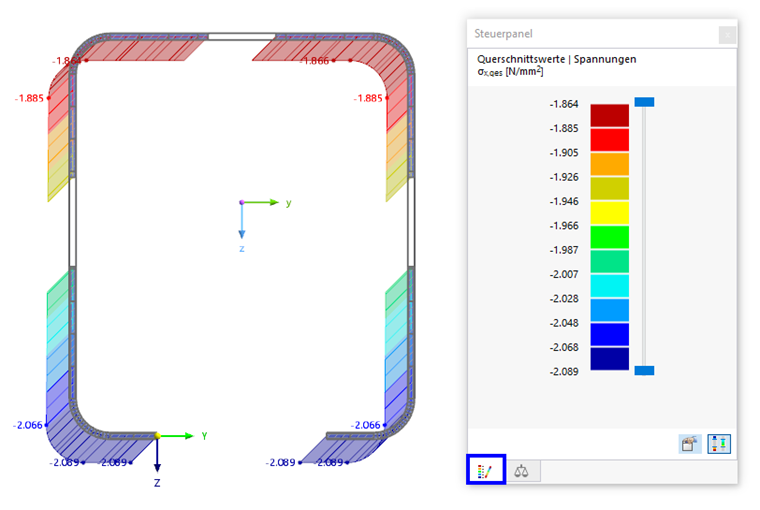

Register 'Farben'

Standard ist eine elfstufige Farbskala, die den Bereich zwischen den Extremwerten in gleichen Intervallen abdeckt.

Farben bearbeiten

Um die Farbskala anzupassen, doppelklicken Sie eine der Farben oder klicken auf die Schaltfläche im Panel. Es erscheint der Dialog 'Ergebnisfarben bearbeiten'.

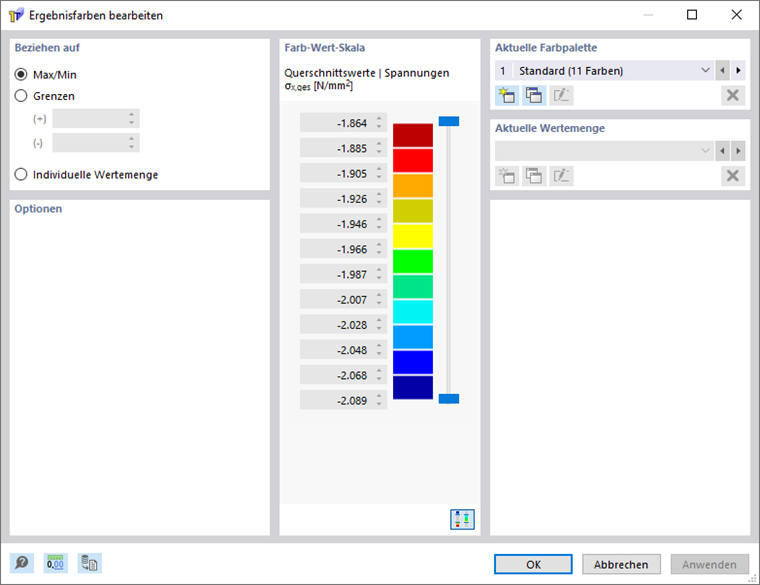

Dialog 'Ergebnisfarben bearbeiten'

Um eine Farbe zu ändern, doppelklicken Sie das entsprechende Farbfeld. Im Dialog 'Farbe wählen' können Sie dann die Farbe anpassen.

Werte bearbeiten

Diese Funktion ist noch in Vorbereitung.

Farbbereiche anpassen

Um die Anzahl der Farbbereiche zu reduzieren, benutzen Sie die Schieberegler neben der Farbskala. Sie können die Bereiche von beiden Enden aus reduzieren.

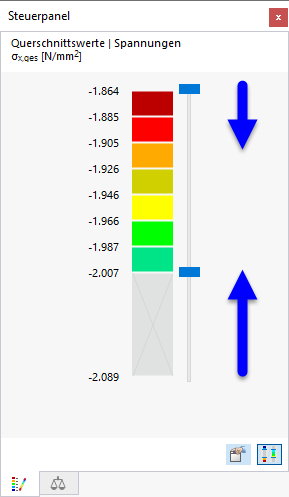

Farbbereiche im Panel anpassen

Mit der Schaltfläche können Sie zwischen den äußeren und inneren Wertebereichen wechseln. So lassen sich beispielsweise nur die Bereiche mit Extremwerten darstellen.

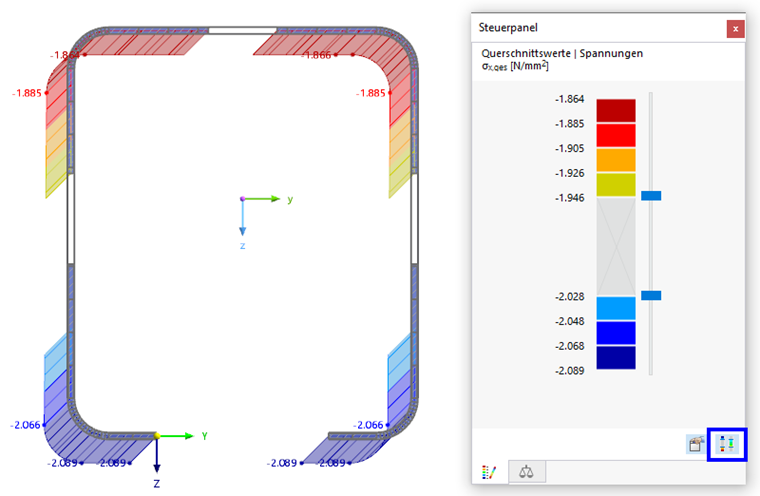

Äußere/ innere Bereiche darstellen

Faktoren

Im Register 'Faktoren' können Sie die Überhöhungsfaktoren für die grafische Darstellung anpassen.

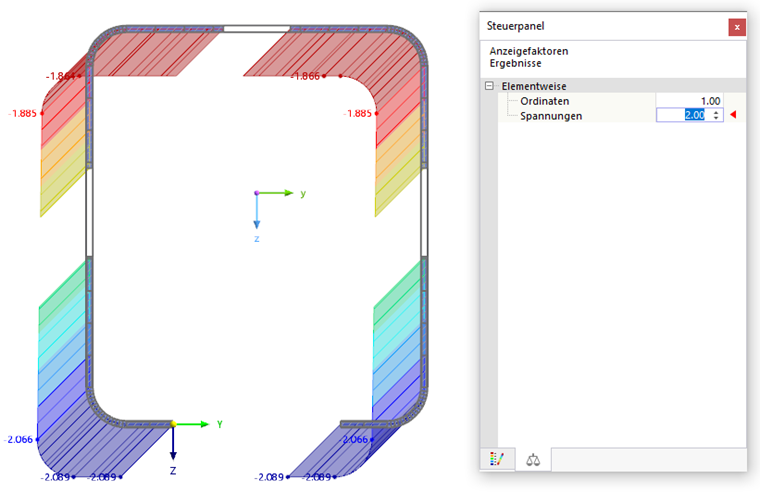

Anzeigefaktoren für Spannungen anpassen

In einem Navigatorbaum sind die Anzeigefaktoren nach Ergebniskategorien geordnet. Das Eingabefeld für die aktuelle Ergebnisgrafik ist mit einem roten Dreieck gekennzeichnet.
