Линии

Геометрия объектов модели определяется линиями. Они составляют основу деталей и проемов. При графическом вводе деталей или отверстий линии создаются автоматически.

Каждая линия определяется начальной и конечной точкой. Промежуточные точки требуются для описания сложных типов линий.

Диалоговое окно «Новая линия»

Номер линии присваивается автоматически, но его можно изменить. Порядок не имеет значения для нумерации. Он также не должен быть непрерывным; В нумерации допускаются пробелы.

Основное

Вкладка Main управляет наиболее важными параметрами линии.

Тип линии

В списке доступны для выбора различные типы линий.

Типы линий

Одна линия/полилиния

Диалоговое окно 'Новая строка ', которое появляется при открытии раскрывающегося меню, отображается в диалоговом окне Новая строка ' .

Одна линия определяется начальной и конечной точками. Он представляет собой прямую связь между двумя точками.

Полилиния - это многоугольная цепь, состоящая из нескольких отрезков прямых линий. В диалоговом окне (см. Изображение dialog 'Новая линия' ), помимо номеров начальной и конечной точек, также указываются промежуточные точки. Для простоты отдельные линии тоже могут быть полилиниями.

При графическом вводе данных с помощью кнопки вы можете выбрать существующие точки, точки сетки или объекты привязки в качестве точек определения. Однако вы также можете свободно задавать точки в рабочей плоскости.

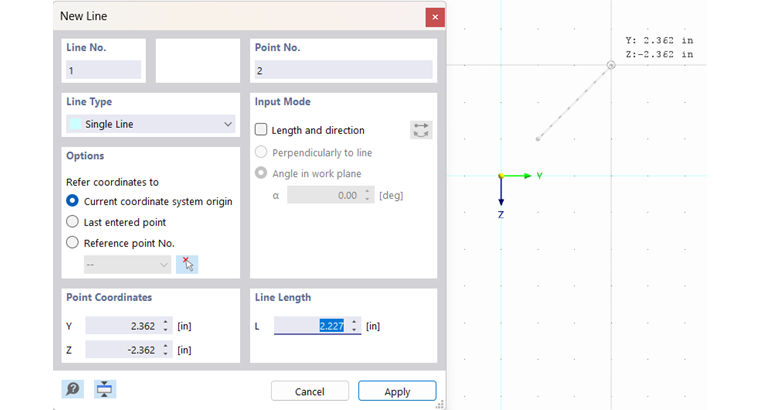

Графическая установка линии

Арка

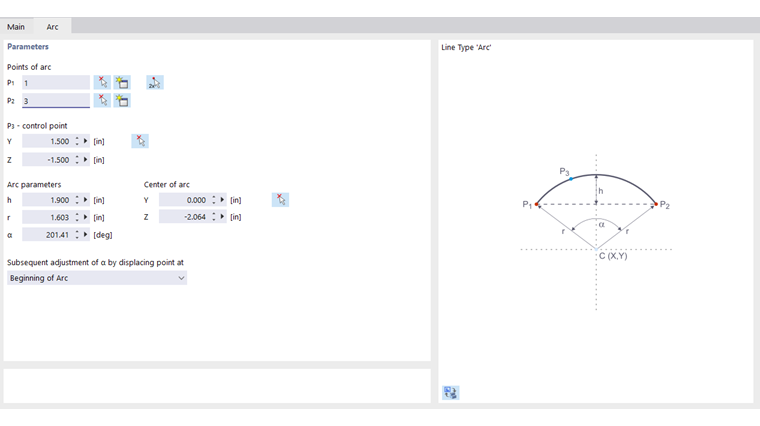

Диалоговое окно Новая линия, вкладка Дуга

Дуга определяется тремя точками. В регистре 'Дуга' вы можете ввести начальную точку P₁, конечную точку P₂ и контрольную точку P₃, выбрать их графически или создать новую. На графике показан порядок точек.

По трем точкам RSECTION определяет ' параметры дуги ': подъем h, радиус r, угол раскрытия α и центр дуги. При изменении параметра координаты точки изменяются соответствующим образом. При изменении угла раскрытия можно использовать список, чтобы указать, какую из трех определяющих точек следует переместить.

Если вы задаете дугу графически с помощью кнопки , вы можете выбрать или задать точки прямо в рабочем окне.

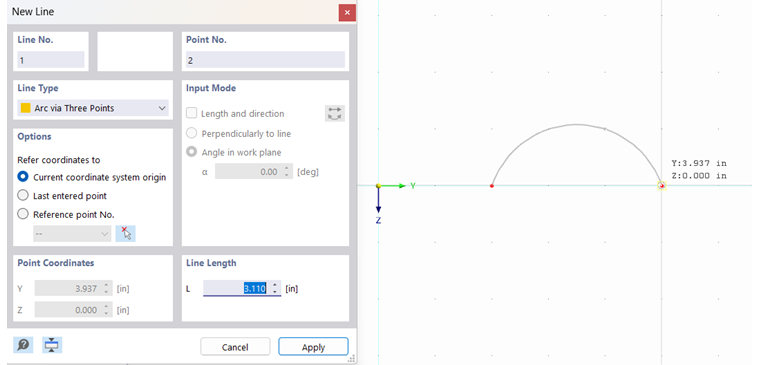

Графический ввод дуги

Окружность

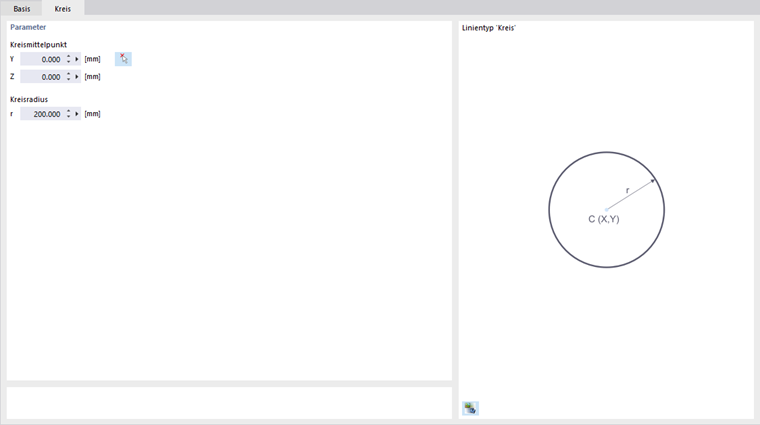

Диалоговое окно 'Новая линия', вкладка 'Круг'

Окружность определяется своим центром и радиусом. На вкладке 'Окружность' можно ввести или определить графически координаты центра окружности и задать радиус окружности.

Если вы задаете окружность графически с помощью кнопки , вы можете задать центр и радиус в рабочем окне, щелкнув соответствующие точки.

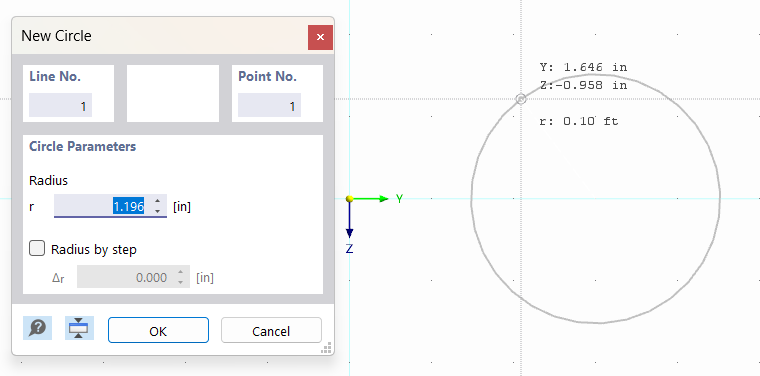

Задать круг графически

Эллипс

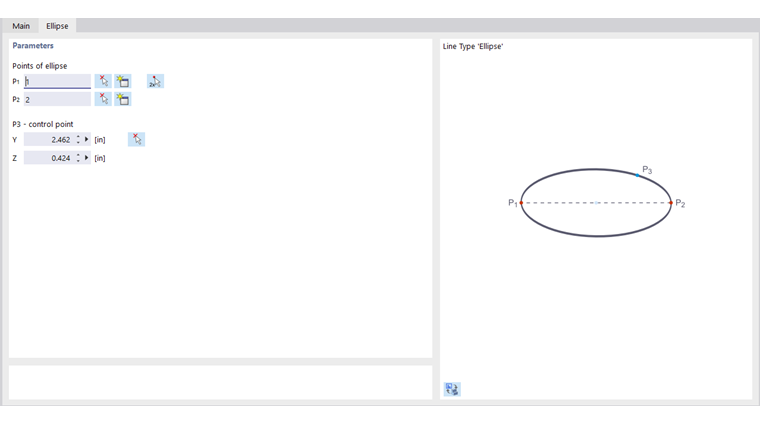

Диалоговое окно 'Новая линия', вкладка 'Эллипс'

Для определения эллипса требуются три точки. В регистре 'Эллипса' вы можете ввести две точки P₁ и P₂, выбрать их графически или переопределить их, чтобы определить главную ось эллипса. Контрольная точка P₃ описывает длину второстепенной оси.

Парабола

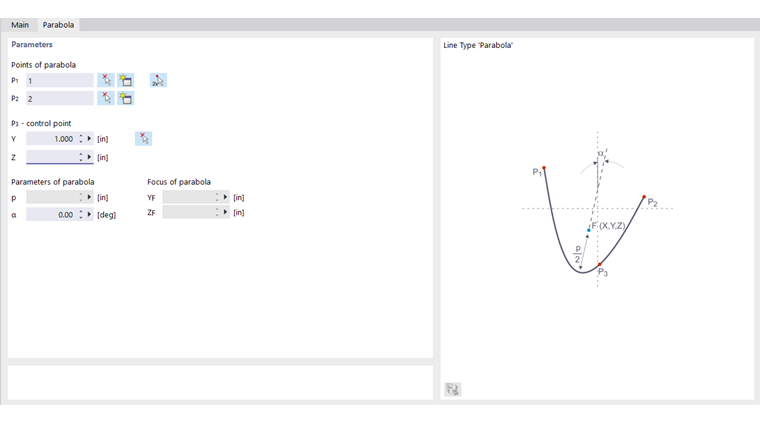

Диалоговое окно 'Новая линия', вкладка 'Парабола'

Этот тип линии можно использовать для создания конического сечения. Для этого укажите две конечные точки параболы и контрольную точку в диалоговом окне ' Парабола '. На основе этой информации RSECTION определяет параболические параметры и точку фокусировки.

Если вы задаете параболу графически с помощью кнопки , вы можете задать или переопределить точки в рабочем окне, щелкнув по ним.

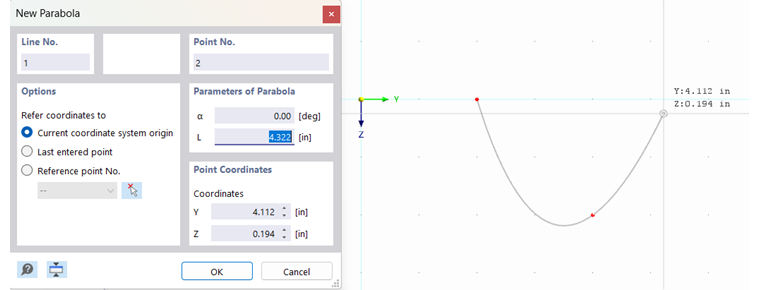

Графический ввод параболы

NURBS

Диалоговое окно 'Новая линия ', вкладка' NURBS '

NURBS ( неоднородные рациональные B-сплайны ) позволяют моделировать любые кривые. NURBS - это сплайны, контрольные точки которых не лежат на самой кривой.

Вы можете задать NURBS графически с помощью кнопки , задав контрольные точки одну за другой с помощью щелчка мыши.

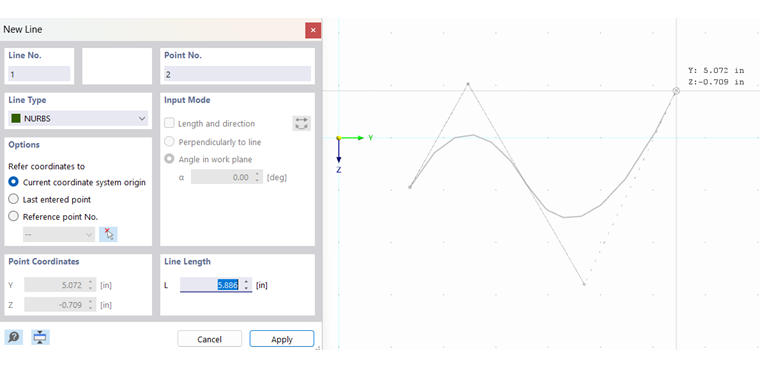

Графический ввод линии NURBS

Точка на линии

С помощью этого типа точек можно задавать точки на линии, не разделяя линию (см. Рисунок #extbookmarkmanual|image029794|Определите точки на линии №).

Информация | Аналитически

В этом разделе показана длина линии.
