La geometria degli oggetti del modello è definita da linee. Sono essenziali per creare parti e aperture. Quando si inseriscono parti o aperture graficamente, le linee vengono create automaticamente.
Ogni linea è definita da un punto iniziale e da un punto finale. Per definire tipi complessi di linee, sono necessari punti intermedi.
Il numero della linea viene assegnato automaticamente, ma può essere modificato. L'ordine è irrilevante per la numerazione. Non deve nemmeno essere continua; sono consentiti spazi vuoti nella numerazione.
Principale
La scheda Principale gestisce i parametri lineari più importanti.
tipo di linea
Nell'elenco sono disponibili vari tipi di linea.
Linea singola/Polilinea

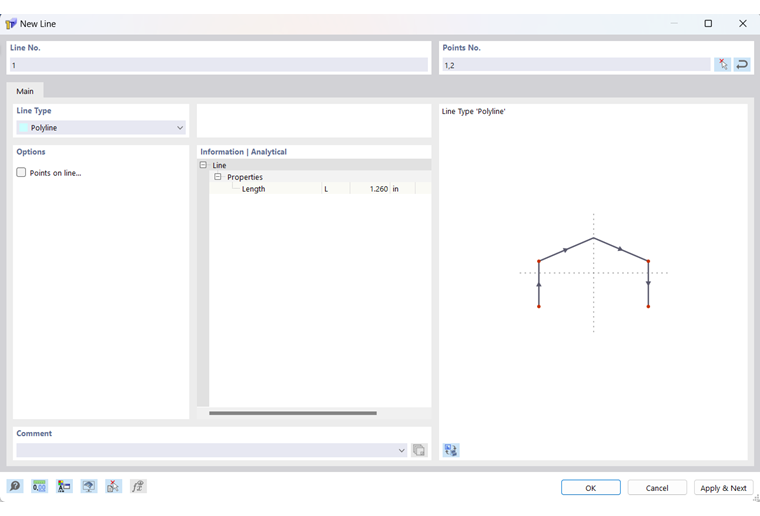

Selezionando la voce della linea nel menu a discesa, si apre la finestra di dialogo "Nuova linea" mostrata nell'immagine "Nuova linea".
Una singola linea è definita da un punto iniziale e da un punto finale. Rappresenta un collegamento diretto tra entrambi i punti.
Una polilinea è una catena poligonale costituita da diversi segmenti di linea retta. Pertanto, la finestra di dialogo (vedi l'immagine "Nuova linea") mostra i numeri dei punti intermedi oltre a quelli dei punti iniziale e finale. Per semplicità, anche le linee singole sono gestite come polilinee.

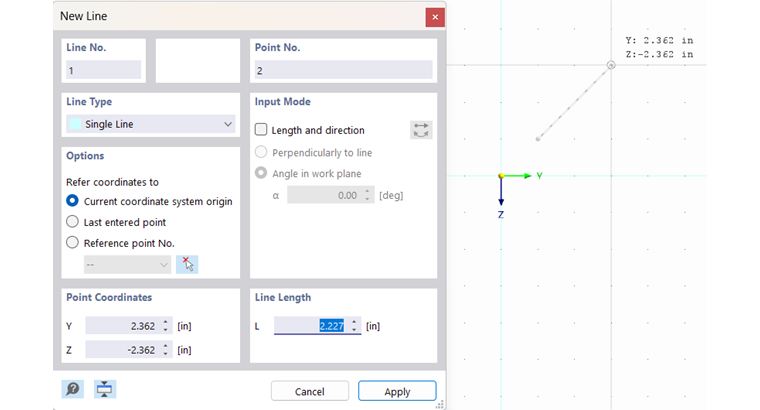

Quando si inseriscono graficamente utilizzando il
, , è possibile selezionare punti esistenti, punti della griglia o oggetti snap come punti di definizione. Tuttavia, è anche possibile impostare i punti liberamente nel piano di lavoro.
Arco
Un arco è definito da tre punti. Nella scheda "Arco", è possibile inserire il punto iniziale P1, il punto finale P2 e il punto di controllo P3, selezionarli graficamente o crearne uno nuovo. Il grafico illustra l'ordine dei punti.
Dai tre punti, RSECTION determina i "parametri dell'arco": l'altezza h, il raggio r, l'angolo di apertura α e il centro dell'arco. Se si modifica un parametro, le coordinate del punto saranno modificate di conseguenza. Quando si modifica l'angolo di apertura, è possibile utilizzare l'elenco per definire quale dei tre punti di definizione deve essere spostato.

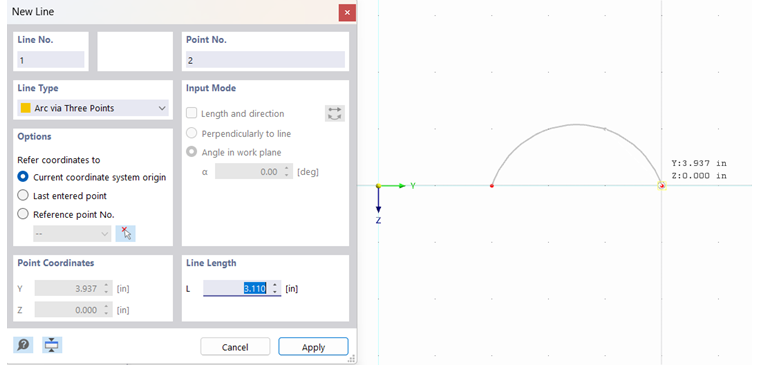

Quando si definisce l'arco graficamente utilizzando il
, è possibile selezionare i punti o definire nuovi punti direttamente nella finestra di lavoro.
Cerchio

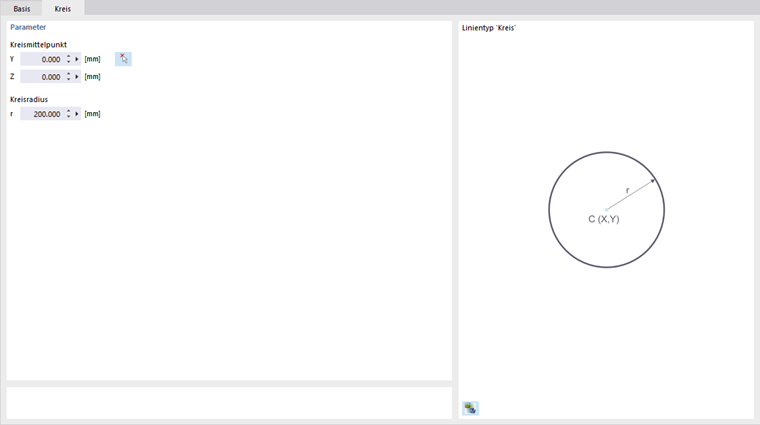

Un cerchio è definito dal suo centro e dal raggio. Nella scheda 'Cerchio', è possibile inserire o definire graficamente le coordinate del centro del cerchio e specificare il raggio del cerchio. La rotazione del cerchio intorno alla normale definisce il punto di controllo sulla linea del cerchio. Le sue coordinate sono date negli ultimi due campi.

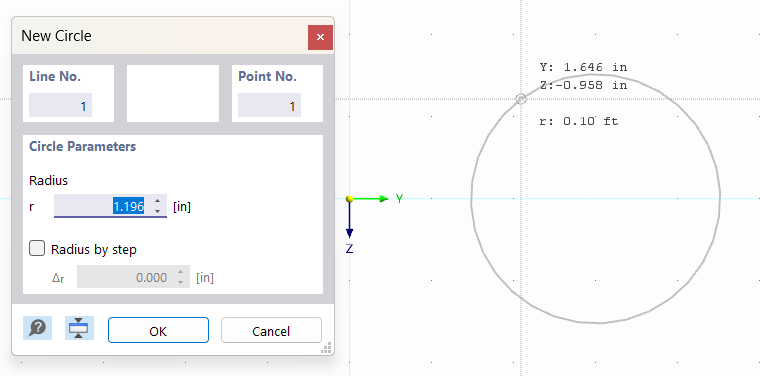

Quando si definisce il cerchio graficamente utilizzando il
, è possibile definire il centro e il raggio nella finestra di lavoro facendo clic sui punti corrispondenti.
Ellisse

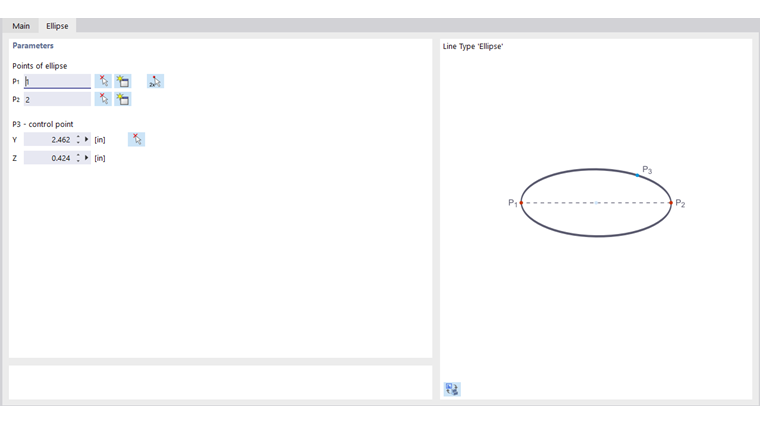

Per definire un'ellisse, sono necessari tre punti. Per definire l'asse principale dell'ellisse, è possibile inserire i due punti P1 e P2, selezionarli graficamente o definire nuovi punti nella scheda "Ellisse". Il punto di controllo P3 descrive la lunghezza dell'asse minore.
Parabola
Questo tipo di linea può essere utilizzato per creare una sezione conica. Definisci i due punti finali della parabola e il punto di controllo nella scheda "Parabola". Sulla base di queste informazioni, RSECTION determina i parametri della parabola e il fuoco.

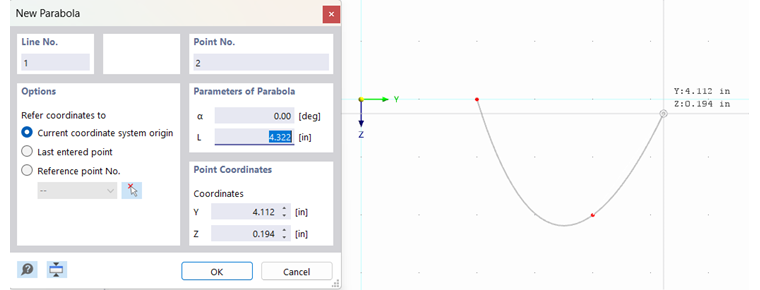

Quando si definisce la parabola graficamente utilizzando il
, è possibile definire i punti facendo clic nella finestra di lavoro o ridefinirli.
NURBS
NURBS ( B-Spline razionali non uniformi ) consente di modellare qualsiasi curva. Le NURBS sono spline i cui punti di controllo non giacciono sulla curva stessa.
NURBS può essere attivato facendo clic sul pulsante
pulsante definendo i punti di controllo uno per uno con un clic del mouse.
Punto della linea
Selezionando questo tipo di punto, i punti possono essere posizionati sulla linea senza dividere la linea (vedi Figura 01). Punkte auf Linie definieren ).
Informazioni | Analitiche
Questa sezione mostra la lunghezza della linea.
