Importazione delle forze interne

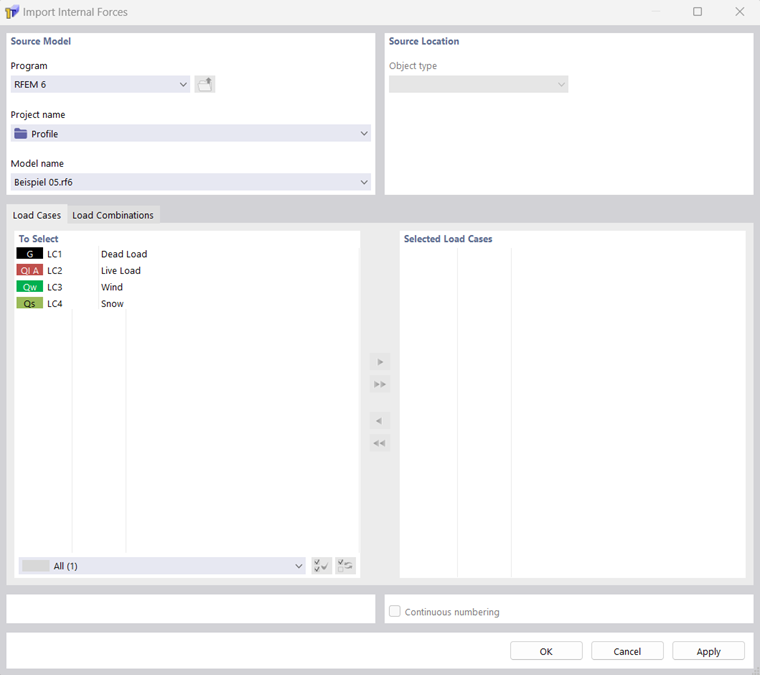

È possibile importare le forze interne da RFEM o RSTAB.

Modello di origine

Im Abschnitt 'Quellmodell' legen Sie fest, aus welchem Modell die Schnittgrößen importiert werden sollen. Sie können das Modell aus dem Dlubal Center oder über den Windows-Dialog 'Öffnen' auswählen.

Die Verzeichnisstruktur des Dlubal Centers wird im Listenfeld 'Projektname' eingelesen, wenn Sie 'RFEM 6' oder 'RSTAB 9' aus dem Listenfeld 'Programm' wählen. Im Listenfeld 'Modellname' werden Ihnen alle RFEM 6- bzw. RSTAB 9- Dateien des ausgewählten Projektes gelistet.

Alternativ können Sie das Modell im Windows-Dialog 'Öffnen' festlegen, wenn Sie 'Datei' im Listenfeld 'Programm' wählen.

Informazione

Die betreffende RFEM 6- bzw. RSTAB 9- Datei muss mit Ergebnissen abgespeichert sein, damit Sie Schnittgrößen importieren können.

Posizione di origine

Im Listenfeld 'Objekttyp' legen Sie fest, ob Sie die Schnittgrößen von Querschnitten oder Stäben importieren wollen.

Bei Auswahl des Objekttyps 'Querschnitt' können Sie aus dem Listenfeld 'Profil' den Querschnitt auswählen, dessen Schnittgrößen eingelesen werden sollen.

Bei Auswahl des Objekttyps 'Stäbe' müssen Sie im Eingabefeld 'Stäbe Nr.' die Nummern der Stäbe festlegen, deren Schnittgrößen für den Import infrage kommen.

Casi / Combinazioni di carico

In der Spalte 'Zum Auswählen' sind alle Lastfälle/ Lastkombinationen aufgelistet, die im ausgewählten Quellmodell vorhanden sind. Um einen Lastfall oder eine Lastkombination in die Liste 'Gewählte Lastfälle' bzw. 'Gewählte Lastkombinationen' zu übertragen, können Sie folgende Möglichkeiten nutzen:

  • Doppelklicken Sie den Lastfall/ die Lastkombination.
  • Selektieren Sie den Lastfall/ die Lastkombination oder mehrere Lastfälle/ Lastkombinationen mit gedrückter [Strg]-Taste. Klicken Sie dann auf die Schaltfläche Aggiungi .
Informazione

Sie können nur Schnittgrößen von berechneten Lastfällen/ Lastkombinationen importieren. Nicht berechnete Lastfälle/ Lastkombinationen werden farblich grau gekennzeichnet.

In RSECTION wird pro importierten Lastfall und Lastkombination ein Lastfall angelegt. Ist ein Lastfall bereits vorhanden, so können Sie festlegen, ob dieser überschrieben oder ein weiterer Lastfall erzeugt werden soll.
