CAD

È possibile importare le geometrie delle sezioni trasversali disponibili come modelli di contorno o linea di gravità in formato DXF e utilizzarle come base per la modellazione.

Avviare l'importazione nel menu File tramite Importa → DXF. Dopo aver selezionato il file DXF da importare, è necessario effettuare ulteriori impostazioni nella finestra di dialogo di importazione.

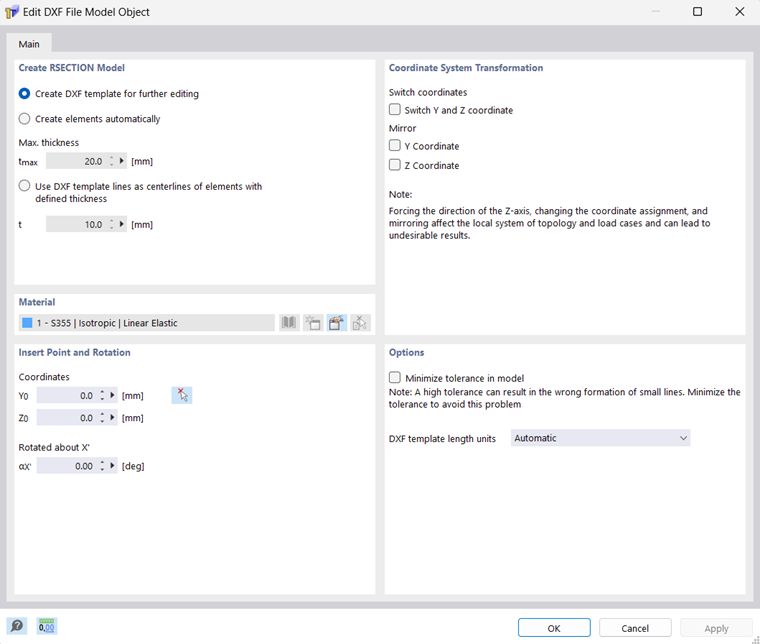

Finestra di dialogo Modifica oggetto modello file DXF

Crea modello RSECTION

Hai tre opzioni per creare la sezione trasversale:

• Crea un modello DXF per l'ulteriore elaborazione
• automaticamente elementi DXF_Contour
• considera le linee del modello DXF come linee centrali degli elementi con spessore assegnato

Per ulteriori modifiche crea un template DXF

Questa funzione è utile per le sezioni trasversali massicce in cui è necessario creare solo le parti ma nessun elemento. Le linee nel file DXF vengono importate come linee in modo da poterle utilizzare come strumenti per l'ulteriore modellazione.

Creazione automatica di elementi

La creazione automatica di elementi è consigliata se il profilo della sezione trasversale è disponibile nel file DXF. RSECTION determina le linee centrali tra le linee parallele e quindi crea gli elementi e le parti associate tra i punti di intersezione. Vengono creati solo gli elementi che hanno i valori specificati in ' Max. Spessore ' Non superare lo spessore massimo definito.

Utilizza linee del template DXF come linee d'asse degli elementi con spessore definito

Se la geometria della sezione trasversale è disponibile come modello di linea di gravità, è possibile considerare le linee del modello DXF come le linee centrali degli elementi. Lo spessore definito nel campo 't' è assegnato allo stesso modo a tutti gli elementi, comprese le loro parti.

Materiale

È possibile selezionare il materiale dall'elenco dei materiali che sono già stati creati o modificarlo e ridefinirlo.

Punto di inserimento e rotazione

È possibile specificare il punto di inserimento manualmente o utilizzare il pulsante per definirlo graficamente nella finestra di lavoro. Modello DXF è possibile anche ruotare. Un angolo positivo α ruota l'originale in senso orario.

Trasformazione del sistema di coordinate

Attivare la casella di controllo corrispondente per scambiare le coordinate Y e Z o per specchiare le coordinate Y e Z.

Opzioni

Se le 'unità di misura della lunghezza del modello DXF' non devono essere adottate automaticamente dal file DXF, è possibile selezionare l'unità appropriata dall'elenco.
