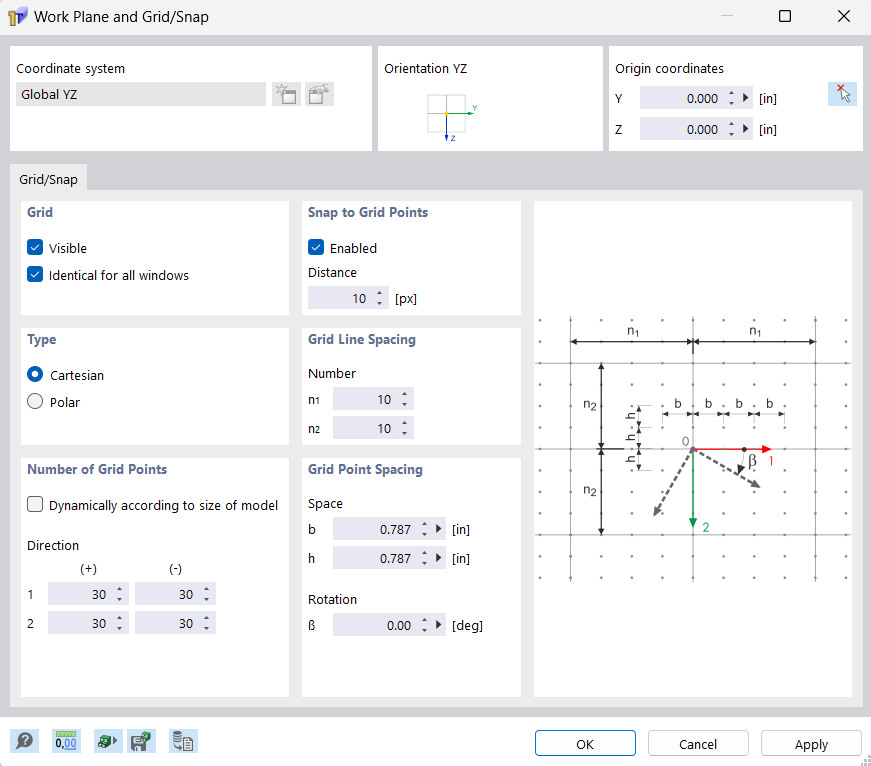

Płaszczyzny i siatki robocze

Siatka pomaga w graficznym wprowadzaniu danych do płaszczyzny roboczej.

Płaszczyzna robocza

Płaszczyzna robocza jest zdefiniowana przez dwie prostopadłe do siebie osie Y i Z. Przecięcie osi stanowi początek (punkt zerowy) płaszczyzny roboczej.

Położenie punktu zerowego płaszczyzny roboczej można dostosowywać poprzez wprowadzenie współrzędnych w sekcji 'Współrzędne początku' lub za pomocą przycisku Wybierz Indywidualnie , aby zastosować grubość z określonej powierzchni w oknie graficznym.

Raster/przyciąganie

Raster składa się z punktów przedstawionych w płaszczyźnie roboczej. Ułatwiają one wprowadzanie danych: Podczas graficznego umieszczania obiektów punkty obiektów są przyciągane do punktów rastra.

Raster

Za pomocą pola wyboru "Widoczny" można wyświetlić lub ukryć raster. Jeżeli w oknach mają być zastosowane różne ustawienia rastra, należy dezaktywować opcję "Identycznie dla wszystkich okien".

Przycisk Raster raster można szybko włączać i wyłączać na pasku narzędzi CAD.

Liczba punktów rastra

Jeżeli zaznaczyłeś pole wyboru "Dynamicznie w zależności od wielkości modelu", RSECTION automatycznie dostosowuje powierzchnię rastra do wymiarów modelu. Dzięki temu wokół modelu zawsze dostępna jest wystarczająca liczba punktów rastra. Po każdym wprowadzeniu wymagane punkty rastra są obliczane na nowo.

Aby zdefiniować liczbę punktów rastra indywidualnie, dezaktywuj dynamiczne dostosowywanie rastra. Dzięki temu możliwe jest oddzielne określenie dodatniego i ujemnego "Kierunku" każdej osi.

Przyciągnij do punktów rastra

Pole wyboru 'Aktywowane' umożliwia włączanie i wyłączanie funkcji uchwycenia niezależnie od wyświetlania rastra. Dzięki temu obiekty mogą być przyciągane do punktów rastra, nawet jeśli raster jest ukryty.

"Odległość" ustawiona w pikselach określa odległość od punktu rastra, w jakiej zostanie uchwycony kursor myszy.

Wskazówka

Użyj przycisku Przyciąganie do rastra można szybko włączać i wyłączać przyciąganie do rastra na pasku narzędzi CAD (patrz obrazek Przyciski dociągania i przyciągania do rastra).

Rozstaw linii rastra

Raster jest zbudowany z linii rastra, które są równomiernie rozmieszczone. Należy wprowadzić "Liczbę" punktów rastra, po których ma zostać wyświetlona linia rastra. Możliwe są osobne specyfikacje dla Kierunku 1 i 2.

Rozstaw punktów rastra

"Rozstaw punktów" rastra można zdefiniować osobno dla Kierunku 1 i 2.

Aby uzyskać "Obrót" rastra w płaszczyźnie roboczej, należy wprowadzić kąt obrotu β.
