Rysunki

Do dokumentacji można wykorzystać dowolną grafikę wyświetlaną w oknie roboczym. W ten sposób można przesłać grafikę do drukarki, zintegrować ją z protokołem wydruku lub wydrukować w formacie PDF. Wybierz odpowiednią opcję za pomocą przycisku listy .

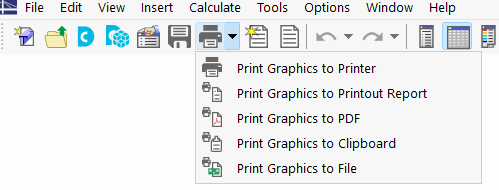

Wybór opcji wydruku graficznego

Wyświetlone zostanie okno dialogowe 'Wydruk grafiki'. Zdefiniuj ustawienia drukowania dla obrazu, aby przenieść go prawidłowo na drukarkę lub do protokołu wydruku.

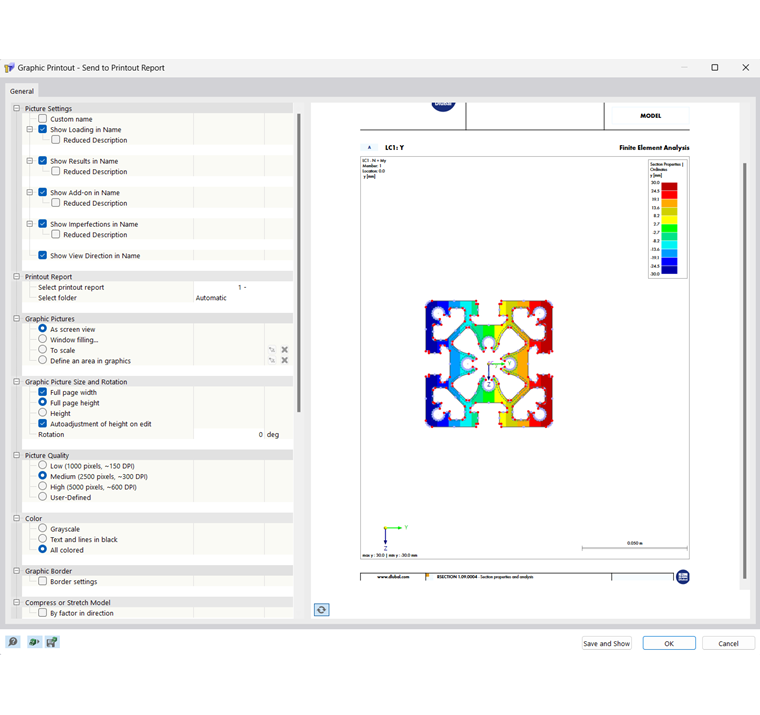

Okno dialogowe 'Wydruk graficzny'

Ustawienia obrazu

Aby zmienić domyślny tytuł grafiki, należy zaznaczyć pole wyboru 'Nazwa niestandardowa'. Następnie można wprowadzić własny opis.

Raport

Kategoria ta jest dostępna podczas przesyłania grafiki do protokołu wydruku. Z listy 'Wybierz protokół wydruku' należy wybrać protokół, w którym ma być przechowywana grafika.

RSECTION drukuje grafikę 'Automatycznie' w odpowiednim rozdziale. Jeżeli chcesz przypisać grafikę do określonej kategorii, wybierz rozdział z listy 'Wybierz folder'.

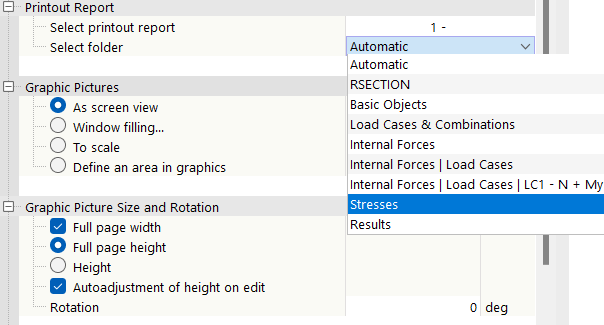

Wybór folderu protokołu wydruku dla grafiki

Okno do wydruku

W tej kategorii można określić, czy ma zostać wydrukowany 'Tylko bieżący (okno)', czy kilka obrazów. Opcje drukowania kilku grafik zostały opisane w rozdziale Wydruk wielokrotny .

Obrazy graficzne

Ta kategoria określa format, w jakim grafika jest umieszczana na arkuszu. Możliwe jest również zdefiniowanie tylko części widoku. Po każdej zmianie można sprawdzić dane w podglądzie.

• Jako widok ekranu: Zastosowano taką samą skalę wyświetlania, jak na monitorze. Pozwala to drukować powiększone obszary lub widoki specjalne.
• Wypełnienie okna: Widok ogólny jest skalowany do rozmiaru strony. Aktualnie ustawiony kąt widzenia jest używany do wyświetlania całego modelu w określonym Rozmiarze obrazu grafiki. W ten sposób obszary krawędzi wokół grafiki są zminimalizowane lub przekroje są wydłużane w celu wyświetlenia całego modelu.
• Skalowanie: Grafika jest drukowana w skali zdefiniowanej w polu tekstowym. Również w tym przypadku zostaje użyty aktualny kąt widzenia. Za pomocą przycisku należy zdefiniować obszar widoku, który ma zostać wydrukowany w skali (opis poniżej).
• Zdefiniuj obszar w grafice: Drukowany jest zdefiniowany przez użytkownika obszar widoku, który można zdefiniować graficznie w oknie. Należy kliknąć przycisk obok pola wyboru. Wyświetlone zostanie okno robocze z oknem dialogowym 'Edytuj rysunek protokołu wydruku'.

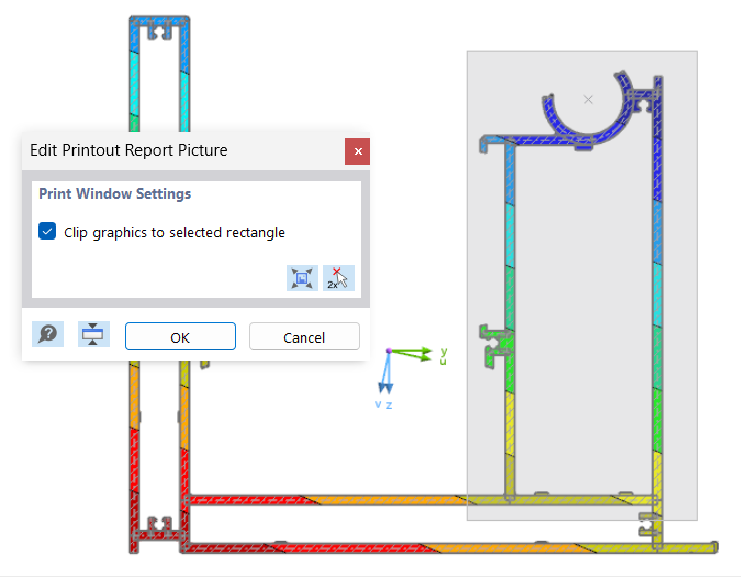

Definiowanie obszaru wydruku w grafice

Dostosuj obszar do wydrukowania, przesuwając krawędzie okien. Alternatywnie można użyć przycisku , aby zdefiniować okno, klikając dowolne dwa punkty. Okno można przesuwać przytrzymując wciśnięty przycisk myszy.

Przycisk ustawia bieżący widok jako obszar do wydrukowania.

W przypadku wyczyszczenia pola wyboru 'Przytnij grafikę do wybranego prostokąta', obraz, który ma zostać wydrukowany, obejmuje również obszary widoku, które leżą poza oknem prostokąta, w zależności od ustawień strony.

rozmiar i obrót obrazu

W tej sekcji można zdefiniować rozmiar grafiki na papierze. Jeżeli pole wyboru 'Pełna szerokość strony' jest zaznaczone, lewa kolumna marginesu jest również używana dla drukowanego obrazu.

Jeżeli grafika nie ma być wykorzystywana w opcji 'Wysokość strony', należy zaznaczyć opcję 'Wysokość'. Następnie można zdefiniować stosunek wysokości obszaru graficznego do wysokości strony.

Jakość obrazu

Ta kategoria umożliwia dostosowanie rozdzielczości drukowania. Średnia jakość jest wstępnie ustawiona na maksymalnie 2500 x 2500 pikseli. Dzięki wysokiej jakości 5000 x 5000 pikseli i 32-bitowej głębi kolorów generowana jest duża ilość danych, co może powodować problemy w przypadku niektórych sterowników drukarek. Dlatego należy zachować ostrożność przy korzystaniu z wysokiej rozdzielczości.

Aby ręcznie zdefiniować jakość obrazu, należy aktywować opcję 'Zdefiniowane przez użytkownika'.

Kolor

Wysyłając dane wyjściowe do drukarki monochromatycznej, można wydrukować 'Tekst i linie w kolorze czarnym' zamiast w 'Skali szarości', aby poprawić czytelność. Izopasma i symbole podpór nie ulegają zmianie. Na wydruku pojawiają się one w kolorze.

Granice grafiki

Aby dostosować marginesy wokół obrazu, zaznacz pole wyboru 'Ustawienia krawędzi'. Następnie można zdefiniować poszczególne odległości.

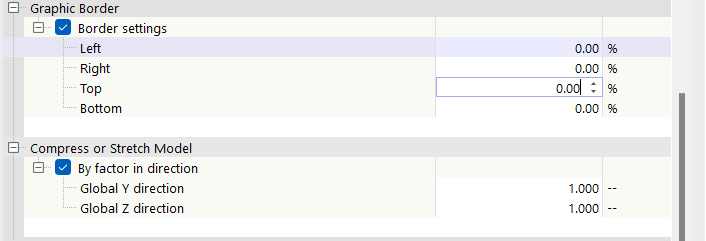

Dostosowywanie ramki graficznej

Ściśnij lub rozciągnij model

Aby wyświetlić model w sposób zniekształcony, należy zaznaczyć pole wyboru 'Wg współczynnika w kierunku'. Następnie można skompresować lub rozciągnąć grafikę o współczynniki inne niż 1 dla każdego kierunku globalnego (patrz ilustracja powyżej). Tego rodzaju zmiany ustawień są jednak konieczne tylko w wyjątkowych przypadkach.

Rozmiar tekstu

Rozmiar czcionki zależy od sterownika drukarki. Jeżeli teksty te są słabo czytelne na wydruku graficznym lub są zbyt duże, można zmienić współczynnik skalowania w tej sekcji katalogu. Często jest to konieczne w przypadku wydruków wielkoformatowych.

Rozmiar symbolu

Wielkość symboli punktów, punktów naprężeń, układów osi itp. zależy również od sterownika drukarki. Jeżeli na wydruku graficznym te symbole są za małe lub za duże, można dostosować współczynnik skalowania w tej sekcji katalogu. To ustawienie jest przydatne podczas drukowania.

Ramka i tabelka rysunkowa

Grafika może być wydrukowana na wydruku bez ramki ('Brak') lub może być 'Oprawiona'.

Aby dodać tabelkę rysunkową do grafiki, należy zaznaczyć odpowiednie pole wyboru. PRZEKRÓJ tworzy standardową tabelkę rysunkową z informacjami o projekcie i modelu.

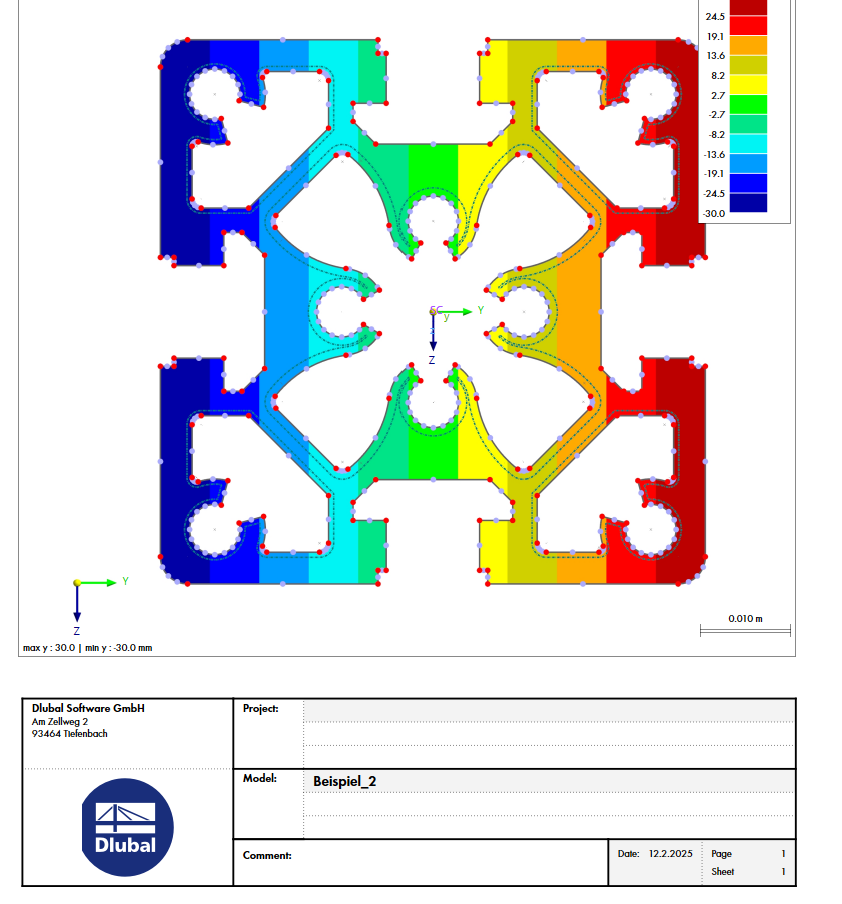

Wydruk graficzny z tabelką rysunkową

Na karcie Tabelka rysunkowa można dostosować zawartość i układ tabelki rysunkowej.

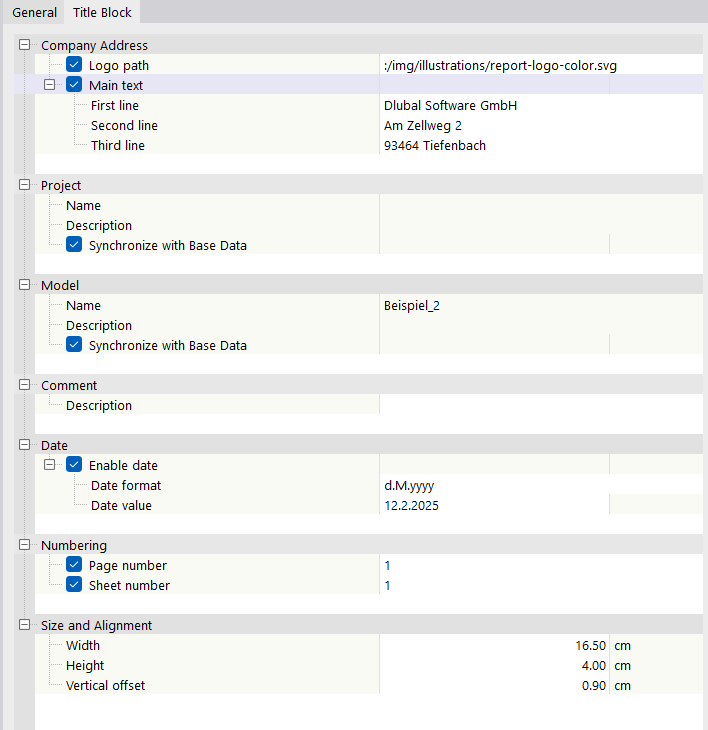

Dostosowywanie danych dla tabelki rysunkowej

Aby zmienić wstępnie zdefiniowany opis projektu i modelu, usuń zaznaczenie pola wyboru 'Synchronizuj z danymi bazowymi'. Następnie pola stają się dostępne dla wpisów zdefiniowanych przez użytkownika.

W kategorii 'Rozmiar i wyrównanie' można dostosować szerokość i wysokość tabelki rysunkowej. Wartość 'Odsunięcie w pionie' określa odległość między grafiką a tabelką rysunkową.

Skala kolorów

Ta kategoria jest dostępna, gdy wyniki są wyświetlane w wielu kolorach. Należy określić, czy iw jaki sposób legenda centrali będzie prezentowana na wydruku graficznym.

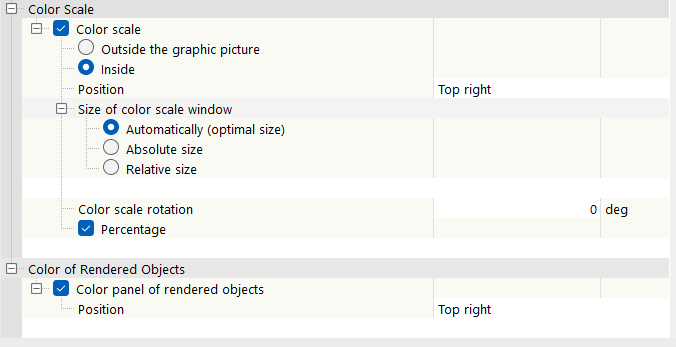

Dostosowywanie skali kolorów wydruku graficznego

Jeżeli skala kolorów jest 'Poza rysunkiem graficznym', pasek okna graficznego jest odłączany i wykorzystywany do tworzenia legendy. W polu 'Rozmiar okna skali kolorów' można dostosować szerokość paska.

Jeżeli skala kolorów wynosi 'Wewnątrz', kolor zachodzi na część obrazu. Można dostosować 'Pozycję' legendy za pomocą wpisów na liście, definiując inny narożnik.

'Rozmiar okna skali kolorów' jest wybierany automatycznie, dzięki czemu legenda jest łatwa do odczytania. Rozmiar można jednak również określić w wymiarach bezwzględnych lub względem rozmiaru obrazu.

W razie potrzeby można ustawić 'Obrót skali kolorów'. Skorzystaj z wpisów na liście.

Jeżeli wartości procentowe w legendzie nie są potrzebne, usuń zaznaczenie pola wyboru 'Procent'.

Kolor rednerowanych obiektów

Za pomocą pola wyboru 'Kolor renderowanych obiektów' można sterować wyświetlaniem legendy na wydruku dla grafik z ustawieniami kolorów ustawionymi dla właściwości obiektu.

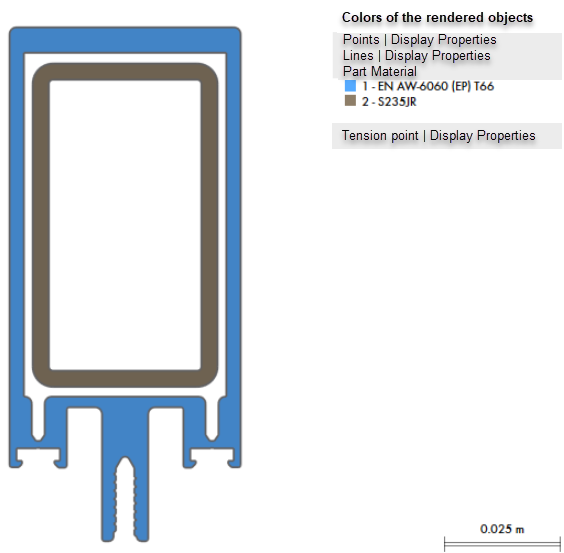

Wydruk z panelem kolorów renderowanych obiektów
