Model może być zaprojektowany według przypadków obciążeń z wykorzystaniem kilku sił wewnętrznych występujących w poszczególnych miejscach x wzdłuż pręta.
Liegen unterschiedliche Schnittgrößenkonstellationen vor, so können Sie diese
- einzeln in verschiedenen Lastfällen,
- an verschiedenen Stäben im gleichen Lastfall oder
- an verschiedenen Stellen x im gleichen Lastfall
untersuchen.
Die Nummer der Schnittgröße wird automatisch vergeben, kann jedoch geändert werden. Kolejność numeracji nie jest istotna. Numeracja nie musi też być ciągła - może posiadać luki.
Przypadek obciążenia
Wählen Sie aus der Liste aus, für welchen Lastfall Sie die Schnittgrößen definieren möchten.
Pręt nr
Die Schnittgrößen werden stabweise verwaltet. Sie können die Nummer des Stabes frei wählen, an dem die Schnittgrößen wirken.
Siły wewnętrzne powiązane z
Wählen Sie in der Liste aus, ob sich die Schnittgrößen auf die Hauptachsen u und v des Modells oder die Eingabe-Achsen y und z beziehen, die parallel zu den globalen Achsen Y und Z im Schwerpunkt liegen.
Miejsce
Geben Sie hier die Stelle des Stabes an, an der die folgend definierten Schnittgrößen auftreten. Die Schnittgrößeneingabe braucht nicht an eine konkrete Konstruktionsstelle gebunden sein. Man kann sich für die x-Stellen unterschiedliche Schnittgrößenkombinationen vorstellen, für die das Modell untersucht wird.
siły wewnętrzne

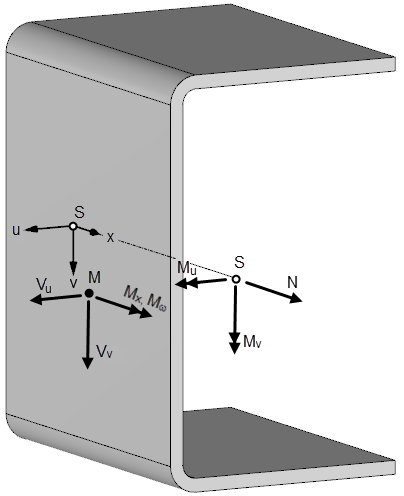

Das Bild Vorzeichenkonvention für Schnittgrößen am positiven Schnittufer zeigt die Vorzeichenregelung für positive Schnittgrößen in RSECTION.
siła osiowa
Normalkräfte N werden programmseitig am Schwerpunkt S des Modells angreifend betrachtet.
Eine Zugkraft ist positiv, eine Druckkraft negativ einzugeben.
Siły tnące
Querkräfte Vy, Vz bzw. Vu, Vv werden programmseitig am Schubmittelpunkt M des Modells angreifend betrachtet.
Wenn Sie die Querkräfte bezogen auf die Eingabe-Achsen y und z eingegeben haben, so werden diese für die Berechnung automatisch in Richtung der Hauptachsen u und v transformiert. In der Tabelle 'Schnittgrößen' werden nach der Berechnung auch die transformierten Querkräfte ausgewiesen.
momenty skręcające
Die primären Torsionsmomente Mxp und sekundären Torsionsmomente Mxs sind auf den Schubmittelpunkt M bezogen.
Suma momentów skręcających
Die Summe der Torsionsmomente Mt ergibt sich aus der Addition des primären und sekundären Torsionsmomentes.
momenty zginające
Biegemomente My, Mz bzw. Mu, Mv werden programmseitig am Schwerpunkt S des Modells angreifend betrachtet.
Wenn Sie die Biegemomente bezogen auf die Eingabe-Achsen y und z eingegeben haben, so werden diese für die Berechnung automatisch in Richtung der Hauptachsen u und v transformiert.
bimoment
Die Bimomente Mω werden programmseitig am Schubmittelpunkt M des Modells angreifend betrachtet.
