Obrót

Wybierz obiekty modelu, które chcesz obrócić. Następnie kliknij przycisk (patrz obrazek ModelingTools ). W oknie dialogowym 'Obrót' należy określić, czy obiekty mają być kopiowane podczas obracania, a także określić parametry.

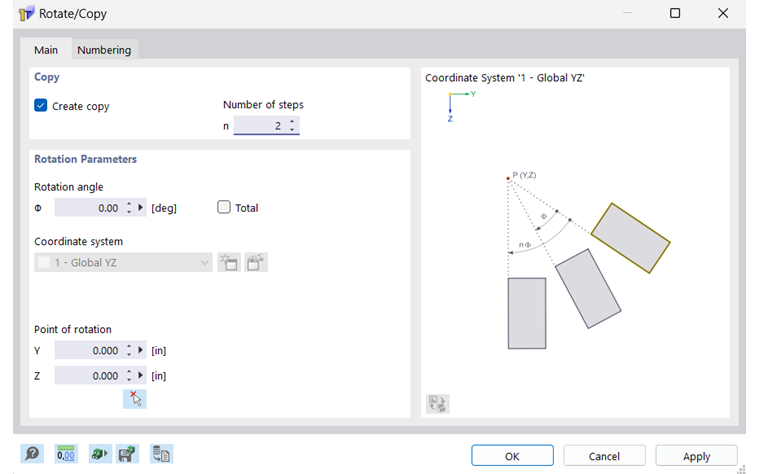

Okno dialogowe ' Obrót/kopiuj '

Podstawowe

W zakładce Główne można zarządzać podstawowymi parametrami dotyczącymi obracania obiektów.

Kopiuj

Jeżeli nie ma zaznaczonego pola wyboru 'Utworzyć kopię', wybrane obiekty zostaną obrócone. Aby utworzyć jedną lub więcej kopii, należy zaznaczyć to pole wyboru. Następnie należy wprowadzić 'Liczbę kroków' opisującą ilość kopii.

Parametry obrotu

W tym celu należy wprowadzić 'Kąt obrotu' . Kąt jest odniesiony do prawoskrętnego układu współrzędnych. W przypadku tworzenia kilku kopii, pole wyboru 'Łącznie' określa, czy kąt między poszczególnymi kopiami zostanie zachowany, czy między oryginałem i ostatnią kopią zostanie zastosowany.

'Punkt obrotu' można zdefiniować za pomocą współrzędnych lub graficznie za pomocą przycisku .

Numeracja

Zakładka Numeracja jest wyświetlana tylko podczas kopiowania. Tutaj można wpłynąć na numerację nowych obiektów.

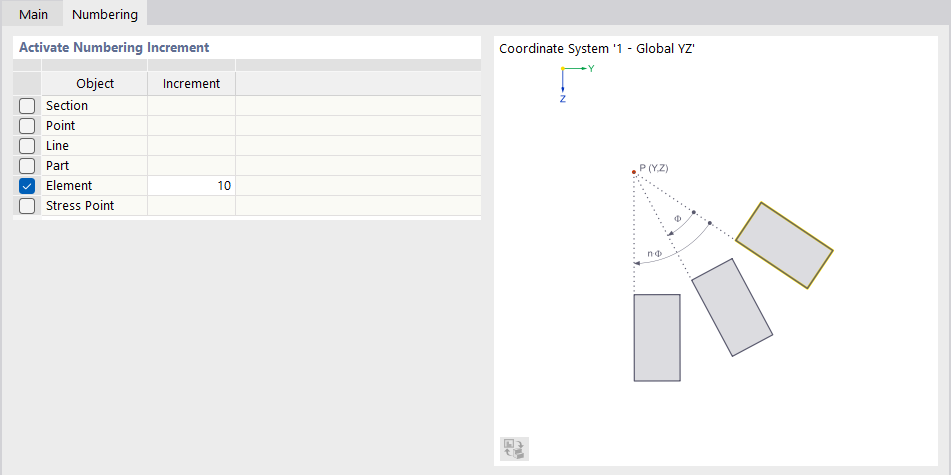

Dostosuj numerację

Funkcje tej zakładki zostały opisane w rozdziale Przenoszeniei kopiowanie .
