La fonction Connecter des lignes et des éléments vous permet de connecter des lignes et des éléments qui se croisent mais n’ont pas de point commun.
Paramètres de base

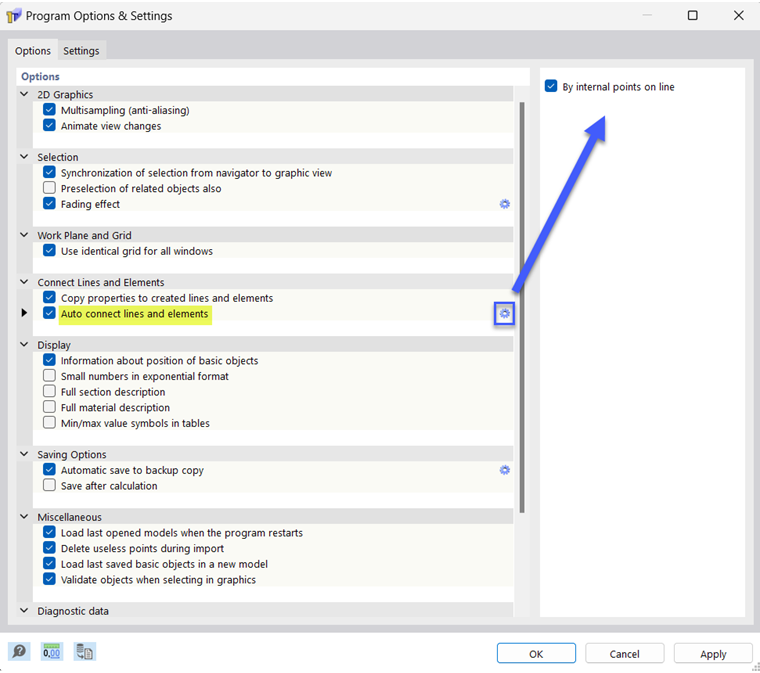

Les lignes et les éléments ne sont pas connectés automatiquement par défaut. Ce paramètre se situe dans la boîte de dialogue « Options et paramètres de programme », que vous pouvez trouver dans les Options ou à l’aide du bouton
.
La connexion peut être établie à l’aide de points internes de type Sur la ligne . La ligne peut également être divisée au point d’intersection Points standards .

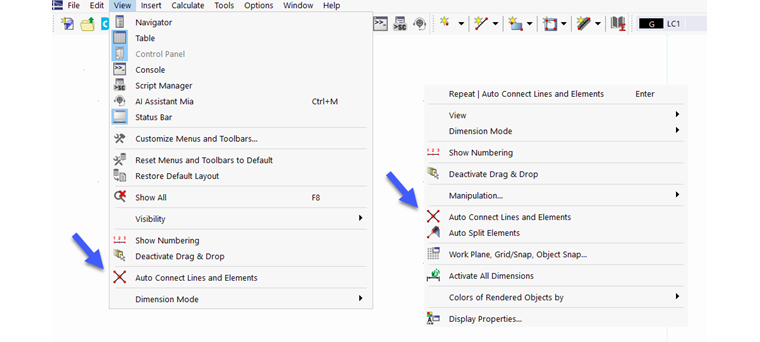

Vous pouvez également utiliser le menu Affichage ou le menu contextuel général pour déterminer si les lignes et les éléments doivent être divisés et connectés au point commun.
Fonction « Connecter »

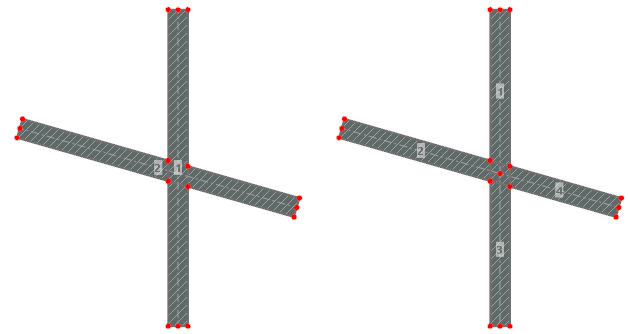

Pour connecter ultérieurement des lignes ou des éléments qui se croisent, utilisez la fonction Connecter du menu Outils ou le bouton
de la barre de menus.
Vous pouvez connecter des lignes ou des éléments sans les sélectionner au préalable. Dessinez simplement une fenêtre sur la zone dans laquelle vous souhaitez connecter les lignes ou les éléments. Il n’est pas nécessaire de sélectionner complètement les objets.
