Abrir diálogo para introducir nuevos objetos

Hay diferentes formas de abrir un cuadro de diálogo de entrada:

  • Menú "Insertar"

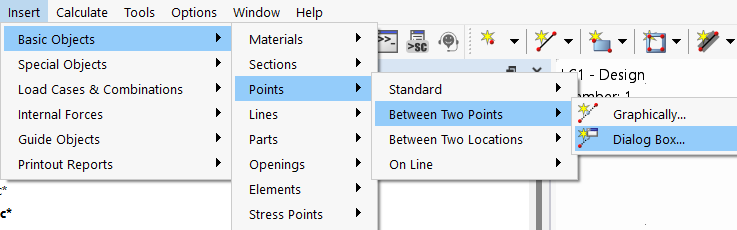

Menú "Insertar"
Menú 'Insertar'
  • Botones en la Barra de herramientas
Botones de acceso rápido
Botones de acceso rápido
  • Menú contextual en el Navegador

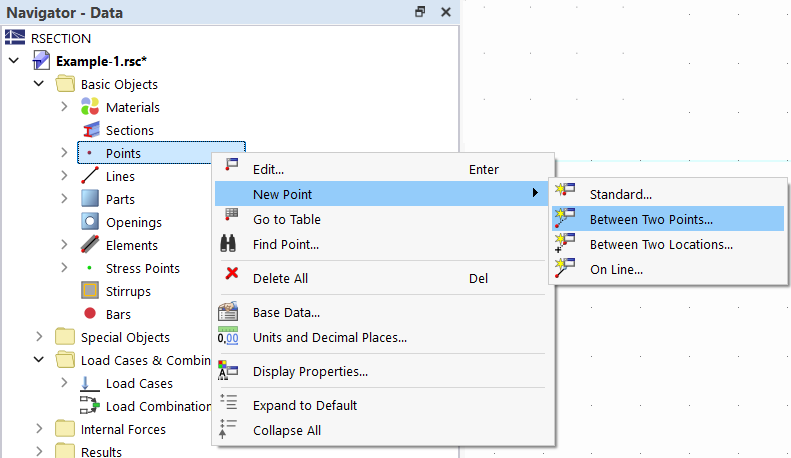

Menú contextual en el navegador Datos para "Puntos"
Menú contextual en el Navegador - Datos para 'Puntos'
  • Menú contextual o doble clic en la Tabla

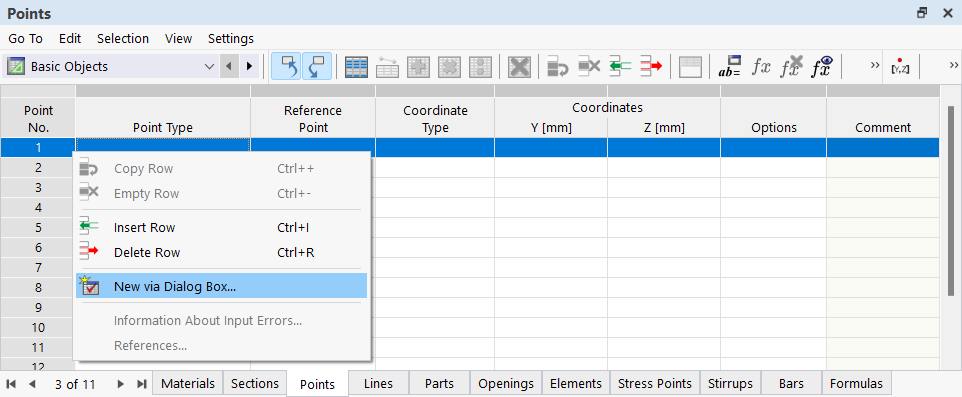

Menú contextual en tabla
Menú contextual en tabla

Haga doble clic en una fila vacía. Alternativamente, puede usar el menú contextual del número de fila.

  • Botón Nuevo en el Cuadro de diálogo

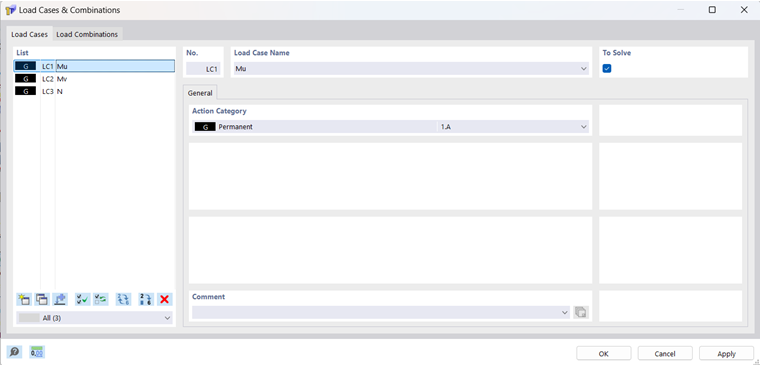

Botón "Nuevo" en el cuadro de diálogo
Botón 'Nuevo' en diálogo

Los cuadros de diálogo de entrada a menudo se organizan en varias pestañas, que dependen de los tipos de objetos y las opciones seleccionadas. Por ejemplo, el cuadro de diálogo 'Nueva línea' incluye una pestaña para el tipo de línea 'Arco' y una pestaña para asignar puntos cuando se selecciona la opción ' Punto en línea '.

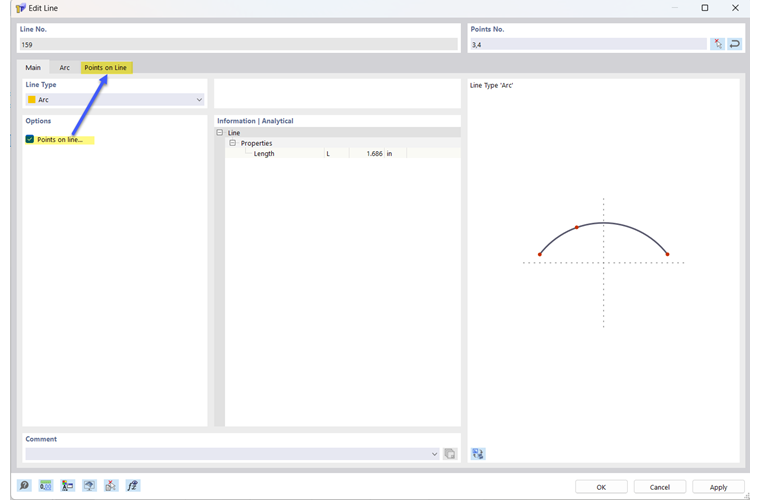

Cuadro de diálogo de entrada "Nueva línea" con pestaña para la opción seleccionada "Puntos en la línea"
Cuadro de diálogo de entrada "Nueva línea" con pestaña para la opción seleccionada "Puntos en la línea"
