Los materiales son necesarios para la definición de elementos y partes.
El número de material se asigna automáticamente, pero se puede cambiar. El orden es irrelevante para la numeración. Tampoco tiene que ser continuo; se permiten espacios en la numeración.
Lista
La lista ' ' administra todos los materiales del modelo. La tabla # extbookmark manual | lista-de-objetos-tabla | La lista de tipos de objetos describe los botones que puede usar para crear, copiar o eliminar objetos de una lista.
Nombre
Puede definir cualquier nombre para el material. Si la descripción coincide con una entrada en la biblioteca, RSECTION importa las propiedades del material almacenado. Para seleccionar un material en la biblioteca, haga clic en el botón
al final de la línea de entrada. La importación de materiales se describe en el capítulo Biblioteca de materiales .
Para los materiales de la biblioteca, las 'Propiedades básicas del material' se establecen de forma predeterminada y no se pueden cambiar. Si desea usar las propiedades del material definidas por el usuario, seleccione la casilla de verificación Material definido por el usuario en la sección 'Opciones' (ver sección materialValuesTab Material definido por el usuario ).
Primario

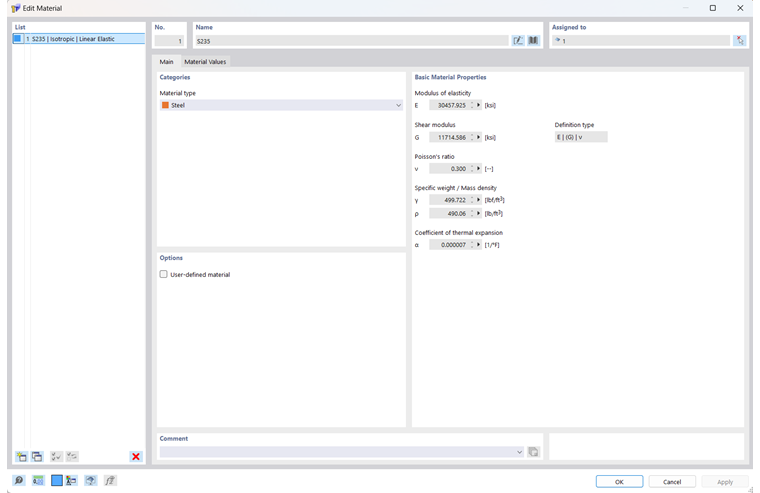

La pestaña Principal administra los parámetros básicos del material.
Tipo de material
El tipo de material se usa para definir la categoría del material. Para un material tomado de la biblioteca, se preestablece uno de los siguientes tipos de material.
módulo de elasticidad
El módulo de elasticidad E describe la razón entre la tensión normal y la deformación. Al igual que el módulo de cortante, se incluye en el cálculo del factor de decaimiento 𝜆 y es necesario para las propiedades de las secciones de diferentes materiales.
módulo de cortante
El módulo de cortante G es el segundo parámetro para describir el comportamiento elástico de un material lineal, isótropo y homogéneo.
deformación transversal
La relación de Poisson ' s ν para materiales isótropos suele estar entre 0,0 y 0,5. Por lo tanto, para un valor de 0,5 o superior (por ejemplo, caucho), se supone que el material no es isótropo.
La relación entre el módulo de elasticidad, el módulo de cortante y la relación de Poisson 'para un material isótropo se describe en la ecuación de la fórmula001017 relación de Poisson' .
| E | Módulo de elasticidad |
| G | Módulo de cortante |
| ν | Coeficiente de Poisson |
Si las propiedades de un material isótropo se definen manualmente, RSECTION determina la relación de Poisson ' a partir de los valores del módulo de elasticidad y el módulo de G. Si es necesario, puede cambiar esta configuración predeterminada en la lista ' Tipo de definición '.
Tipo de definición para las propiedades del material
- table.uni #
ancho = 20% | ancho = 80%
E | G | (ν) | La relación de Poisson ' se determina a partir del módulo de elasticidad y el módulo G
E | (G) | ν | El módulo de cortante se determina a partir del módulo de elasticidad y la relación de Poisson '
E | G | ν | El módulo elástico, el módulo G y la relación de Poisson ' son independientes entre sí
- /#
Peso específico / densidad de la masa
El peso específico γ describe el peso del material por unidad de volumen. Este valor es necesario para determinar el peso de la sección.
La densidad ρ describe la masa del material por unidad de volumen.
coeficiente de dilatación térmica
El coeficiente de dilatación térmica α describe la correlación lineal entre los cambios de temperatura y longitud (alargamiento del material debido al calentamiento, acortamiento debido al enfriamiento).
Material definido por el usuario
Las propiedades de los materiales de la biblioteca están preestablecidas. Por lo tanto, no se pueden cambiar directamente en los campos de entrada.
Para ajustar las propiedades de un material, marque la casilla de verificación Material definido por el usuario en la sección del diálogo ' Opciones '. Luego, se vuelven accesibles los campos de entrada en la sección del diálogo 'Propiedades básicas del material' de la pestaña ' Principal '.
También puede cambiar los parámetros en la pestaña ' Valores del material '.
En la pestaña ' Modificación de rigidez ', también puede definir factores de división o multiplicación para los módulos E y G.
