Při modelování prutových konstrukcí nabízejí programy RSTAB a RFEM různé možnosti pro nastavení přenosu vnitřních sil ve styčných bodech. Zaprvé lze zadáním typu prutu stanovit, zda mají na připojené pruty působit pouze síly nebo také momenty. Zadruhé lze z přenosu vyloučit určité vnitřní síly pomocí kloubů. Zvláštní případ představují nůžkové klouby, které umožňují realisticky modelovat například střešní konstrukce.

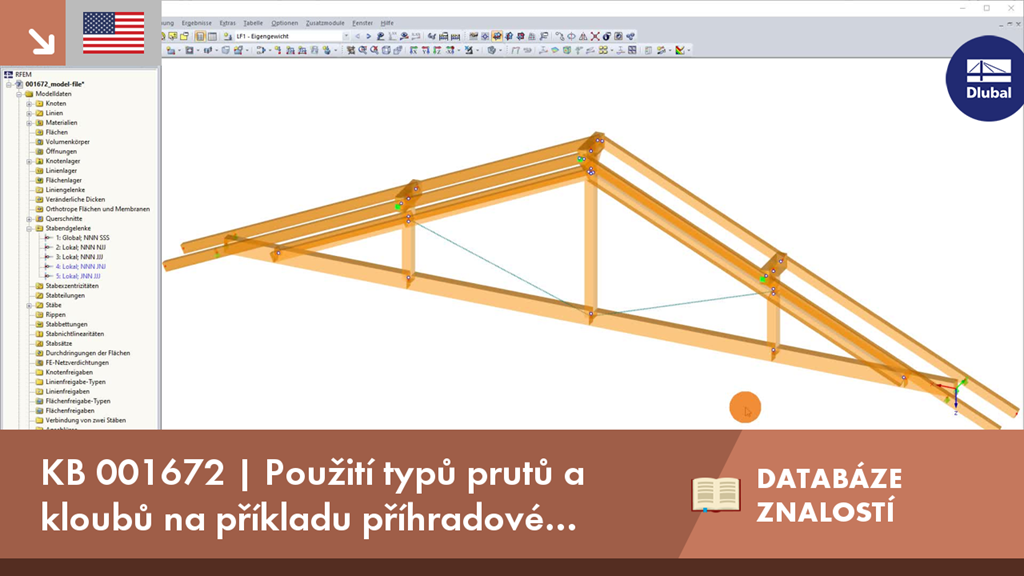

KB 001672 | Použití typů prutů a kloubů na příkladu příhradové konstrukce
