Для моделирования стержневых конструкций предоставляют программы RFEM и RSTAB различные возможности регулирования передачи внутренних сил в точках соединения стержней. Во-первых, с помощью типов стержней можно определить, если на присоединенные стержни будут действовать только силы или также моменты. Во-вторых, с помощью шарниров можно исключить из передачи определенные внутренние силы. К особому типу затем относятся ножничные шарниры, которые позволяют реалистично моделировать, например, кровельные конструкции.

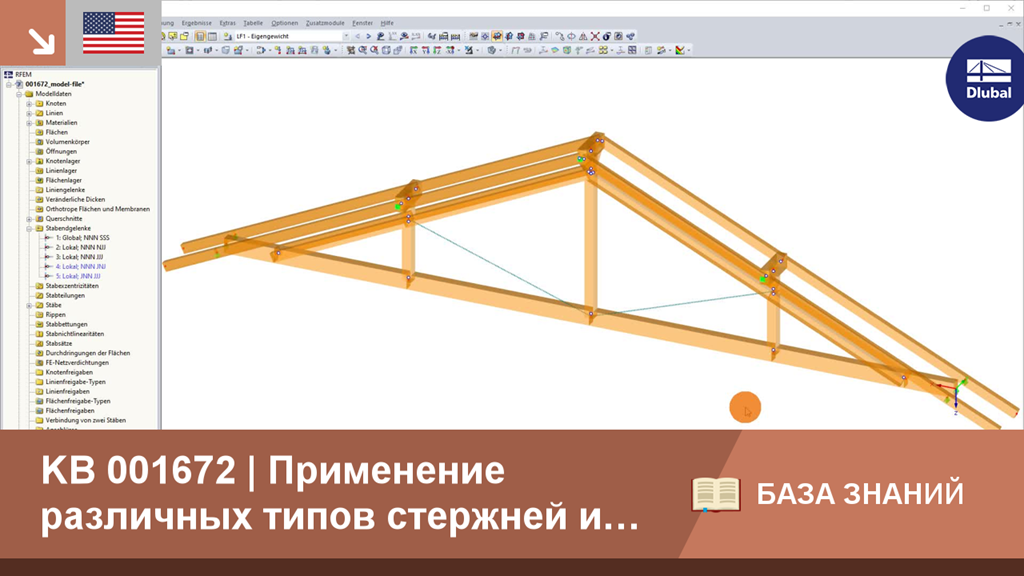

KB 001672 | Применение различных типов стержней и шарниров на примере элемента фермы
