Lors de la modélisation de charpentes, les logiciels RFEM et RSTAB offrent diverses options pour contrôler le transfert des efforts internes aux points d'assemblage des barres. Les types de barre permettent de définir si ce sont les efforts seuls ou également les moments qui agissent sur les barres connectées. Il est néanmoins possible d'exclure certains efforts internes du transfert à l'aide d'articulations. Les articulations ciseaux, qui permettent notamment de modéliser les structures de toiture de manière réaliste, constituent un type particulier.

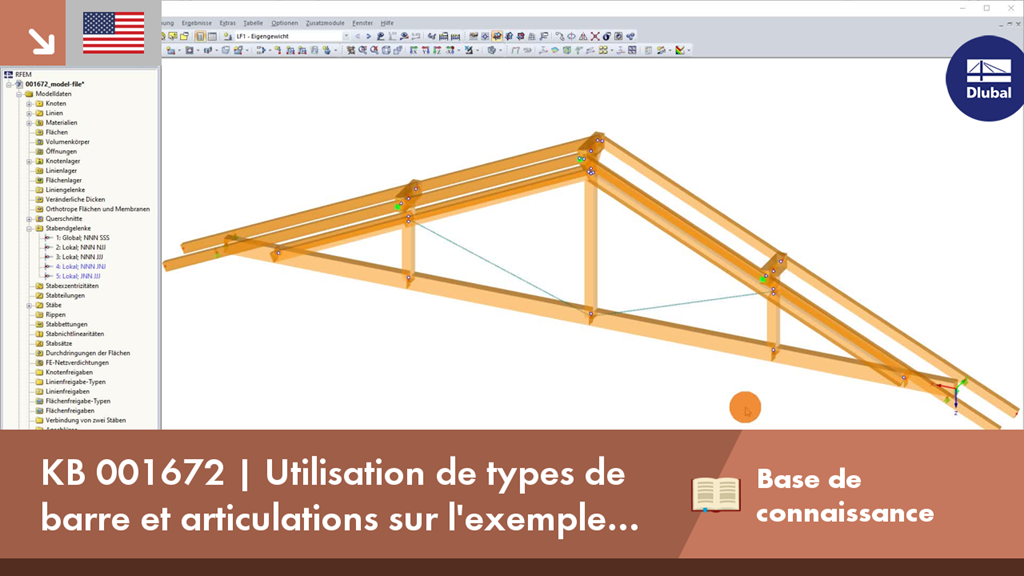

KB 001672 | Utilisation de types de barre et articulations sur l'exemple d'un treillis
Liens
Avez-vous des questions ?
![Treillis avec une diagonale manquante](/fr/webimage/014823/2948402/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
Lors de la modélisation de charpentes, les logiciels RFEM et RSTAB offrent diverses options pour contrôler le transfert des efforts internes aux points d'assemblage des barres. Les types de barre permettent de définir si ce sont les efforts seuls ou également les moments qui agissent sur les barres connectées. En revanche, vous pouvez exclure certains efforts internes du transfert à l'aide d'articulations. Les articulations ciseaux, qui permettent notamment de modéliser les structures de toiture de manière réaliste, constituent un type particulier.
![Base de données de modèles types de fondation dans RF-/FOUNDATION Pro](/fr/webimage/010191/3063143/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
Que ce soit dans RFEM 5, RSTAB 8 ou encore RF-/FOUNDATION Pro, vous avez la possibilité d'enregistrer les dimensions de fondation pour les cinq types de fondation comme modèles types dans une bibliothèque définie par l'utilisateur et les utiliser ultérieurement dans les autres modèles.
![Entrée de charge séparée pour la conception de la structure ou des fondations](/fr/webimage/010211/3062954/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
Dans RF-/FOUNDATION Pro, la vérification des fondations nécessite la définition des charges correspondantes (cas de charge, combinaisons de charges ou combinaisons de résultats) pour différentes situations de projet (STR, GEO, UPL ou EQU).
![Einfügen eines Blocks](/fr/webimage/010447/2985960/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
Les mêmes structures sont souvent utilisées dans plusieurs projets, comme cette panne avec poteaux et contreventements. Vous pouvez modifier les dimensions directement dans RFEM ou RSTAB par déplacer les nœuds.
![Fonctionnalité 002824 | Matériau OSB pour les États-Unis et le Canada](/fr/webimage/050460/3889342/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Les panneaux OSB sont disponibles pour les États-Unis et le Canada dans RFEM. Les paramètres de matériau sont tirés du manuel « Panel Design Specification » (spécification pour la vérification de panneau).
![Fonctionnalité 002820 | Déformation plastique limite pour les cordons de soudure](/fr/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Dans la configuration pour l'ELU de la vérification des assemblages acier, vous avez la possibilité de modifier la déformation plastique ultime des soudures.
![Composant « Platine de pied »](/fr/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Le composant « Platine » permet de vérifier des assemblages de platine avec des ancrages coulés. Les plaques, les cordons de soudures, les ancrages et l’interaction acier-béton sont analysés.
![Fonctionnalité 002807 | Affichage 3D des résultats FSM](/fr/webimage/049281/3861162/2024-05-01_10-32-55.png?mw=512&hash=2377d291bc20ac3d78d617b50c131614e99ac6f7)
La boîte de dialogue « Modifier la section » permet d'afficher les modes de flambement selon la méthode des bandes finies (FSM) comme graphique tridimensionnel.
