Durante la modellazione di strutture intelaiate, RFEM e RSTAB forniscono varie opzioni per il controllo del trasferimento delle forze interne e dei momenti nei punti di collegamento delle aste. Da un lato, è possibile utilizzare i tipi di aste per definire se solo le forze o anche i momenti agiscono sulle aste collegate. D'altra parte, è possibile escludere determinate forze interne dal trasferimento utilizzando le cerniere. Un tipo speciale sono le cerniere a forbice, che consentono una modellazione realistica delle strutture del tetto, per esempio.

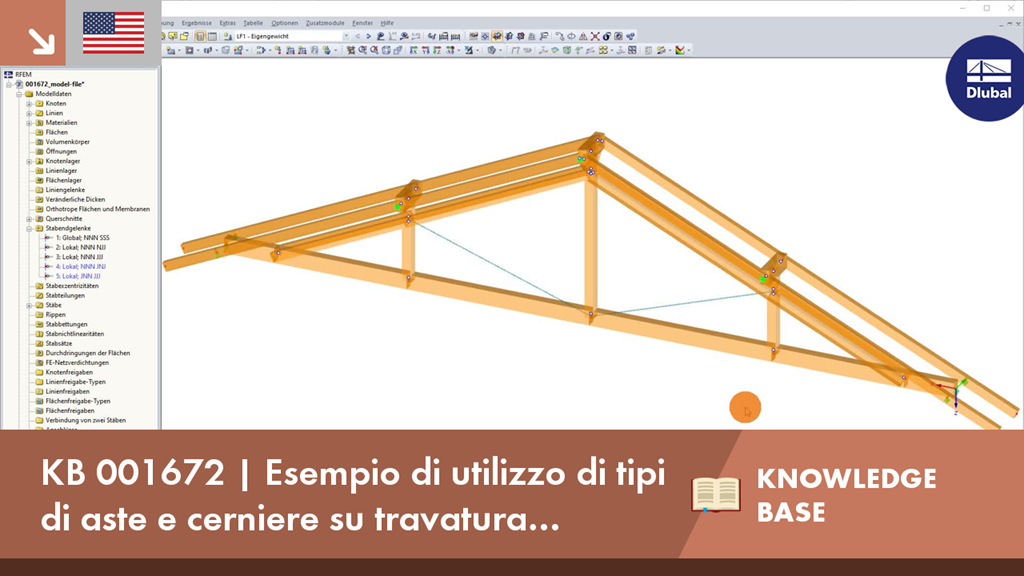

KB 001672 | Esempio di utilizzo di tipi di aste e cerniere su travatura reticolare
