Při modelování prutových konstrukcí nabízejí programy RSTAB a RFEM různé možnosti pro nastavení přenosu vnitřních sil ve styčných bodech. Zaprvé lze zadáním typu prutu stanovit, zda mají na připojené pruty působit pouze síly nebo také momenty. Zadruhé lze z přenosu vyloučit určité vnitřní síly pomocí kloubů. Zvláštní případ představují nůžkové klouby, které umožňují realisticky modelovat například střešní konstrukce.
Model použitý v

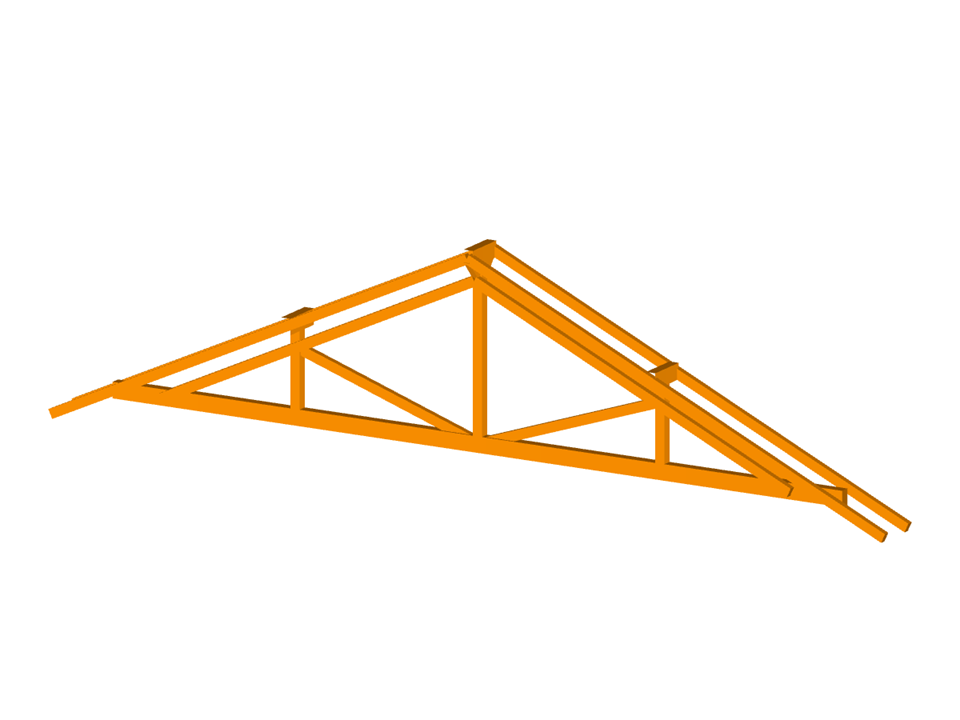

Příhradová konstrukce s různými typy prutů a kloubů
| Počet uzlů | 27 |
| Počet linií | 38 |
| Počet prutů | 38 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 3 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 0,758 t |
| Rozměry (metrické) | 14,612 x 3,413 x 0,710 m |
| Rozměry (imperiální) | 47.94 x 11.2 x 2.33 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Délka: 00:02:15 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:01:22 min
Délka: 00:00:56 min
Délka: 00:55:27 min
Délka: 01:10:03 min
Funkce programu
Délka: 00:00:56 min
Délka: 00:40:46 min
.png?mw=350&hash=458805af035d26392b3c2c05a68d0a85ef8b1272)
.png?mw=350&hash=010fdba1d9c0da2bcfcaefea2136de2768754c46)
Při modelování prutových konstrukcí nabízejí programy RSTAB a RFEM různé možnosti pro nastavení přenosu vnitřních sil ve styčných bodech. Zaprvé lze zadáním typu prutu stanovit, zda mají na připojené pruty působit pouze síly nebo také momenty. Zadruhé lze z přenosu vyloučit určité vnitřní síly pomocí kloubů. Zvláštní případ představují nůžkové klouby, které umožňují realisticky modelovat například střešní konstrukce.
V tomto příspěvku porovnáme výpočet stěny z dřevěných panelů za použití typu tloušťky Nosníkový panel s ručním výpočtem.
Addon Posouzení dřevěných konstrukcí umožňuje posuzovat dřevěné sloupy metodou ASD (pomocí dovolených napětí) podle normy 2018 NDS. Přesný výpočet únosnosti v tlaku a součinitelů přizpůsobení dřevěných prutů je důležitý pro návrh a posouzení bezpečnosti. V následujícím příspěvku ověříme maximální kritickou pevnost ve vzpěru v addonu Posouzení dřevěných konstrukcí krok za krokem pomocí analytických rovnic podle NDS 2018 včetně součinitelů přizpůsobení v tlaku, upravené návrhové hodnoty pevnosti v tlaku a konečného využití.
Při výpočtu pravidelných konstrukcí není často zadání složité, je ale časově náročné. Automatizace zadávání pak může ušetřit drahocenný čas. V předkládaném případě je úkolem uvažovat podlaží domu jako jednotlivé fáze výstavby. Zadání bude provedeno pomocí programu C#, aby uživatel nemusel ručně zadávat prvky jednotlivých podlaží.
V programu RFEM je k dispozici materiál OSB pro USA a Kanadu. Materiálové parametry se převezmou z manuálu "Panel Design Specification".
Typ tloušťky "Nosníkový panel" umožňuje modelovat dřevěné deskové prvky ve 3D prostoru. Stačí zadat geometrii plochy a dřevěné deskové prvky se vygenerují na základě interní prutovo-plošné konstrukce, včetně simulace poddajnosti spoje. Typ tloušťky desky nosníku se definuje pomocí addonu Vícevrstvé plochy.
„Nosník“ vám nabízí následující výhody:
- Opláštění je možné na jedné nebo na obou stranách
- Automatický výpočet polotuhé vazby
- Opláštění z desek
- Sešívané opláštění
- Uživatelsky zadané opláštění
- Zobrazení jako kompletní geometrický 3D objekt (rám, příčle, sloup, plech, skoby) včetně excentricity
- Zohlednění otvorů pomocí buněk plochy
- Posouzení konstrukčních prvků pomocí addonu Posouzení dřevěných konstrukcí
- Nezávisle na materiálu (například sádrokartonové desky s profily tvarovanými za studena a sádrovláknitými deskami jako opláštěním)
Máte možnost posoudit plochy na požární odolnost metodou redukovaného průřezu. Redukuje se tloušťka plochy. Posuzovat lze všechny dřevěné materiály, které byly schváleny k posouzení.
U křížem lepeného dřeva lze v závislosti na typu lepidla zvolit, zda mohou jednotlivé zuhelnatělé části vrstev odpadávat, a je proto třeba počítat v některých oblastech se zvýšeným odhoříváním.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
V databázi skladeb vrstev jsou k dispozici následující výrobci křížem lepeného dřeva:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Skladby, které jsou uvedeny v edici Lignatec 32 "Křížem lepené dřevo švýcarské výroby"
Načtením skladby z databáze skladeb vrstev se vám automaticky převezmou všechny příslušné parametry. Databáze se pro vás neustále rozšiřuje.
Rád bych vypočítal ocelovou střešní konstrukci. Krokve a vaznice se kříží v přípojných bodech s výškovým odsazením. Existuje možnost, jak modelovat (bez vložení mezilehlého prutu) situaci, kdy krokev přenáší pouze svislé a smykové síly, ovšem žádné momenty? Pruty krokve a vaznic by měly mít vždy ohybově tuhý spoj, na vaznici se nepřenáší žádné kroucení.
Jak mohu v programech RSTAB a RFEM nejjednodušeji zadat nůžkový kloub?
V uzlovém bodě je kloubově připojeno několik prutů. Kolik kloubů na koncích prutu je třeba definovat?
Jak lze ručně upravit součinitele podle NDS a CSA O86 při použití v addonu Posouzení dřevěných konstrukcí?
Jaký výpočet se provádí pro možnosti konfigurace pevnosti NDS "Výpočet kroucení"?
Jaké programy Dlubal doporučujete pro statické výpočty a posouzení zejména dřevěných konstrukcí?
