El modelo aborda el diseño de cerchas con diferentes tipos de barras y articulaciones en RSTAB y RFEM. Se centra en el control de la transmisión de esfuerzos internos en las uniones. Tipos específicos como las articulaciones en tijera permiten la simulación realista de construcciones como techos. El usuario puede especificar si se transferirán solo fuerzas o también momentos. Las articulaciones también pueden excluir ciertos esfuerzos internos de la transmisión.
Modelo utilizado en
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |

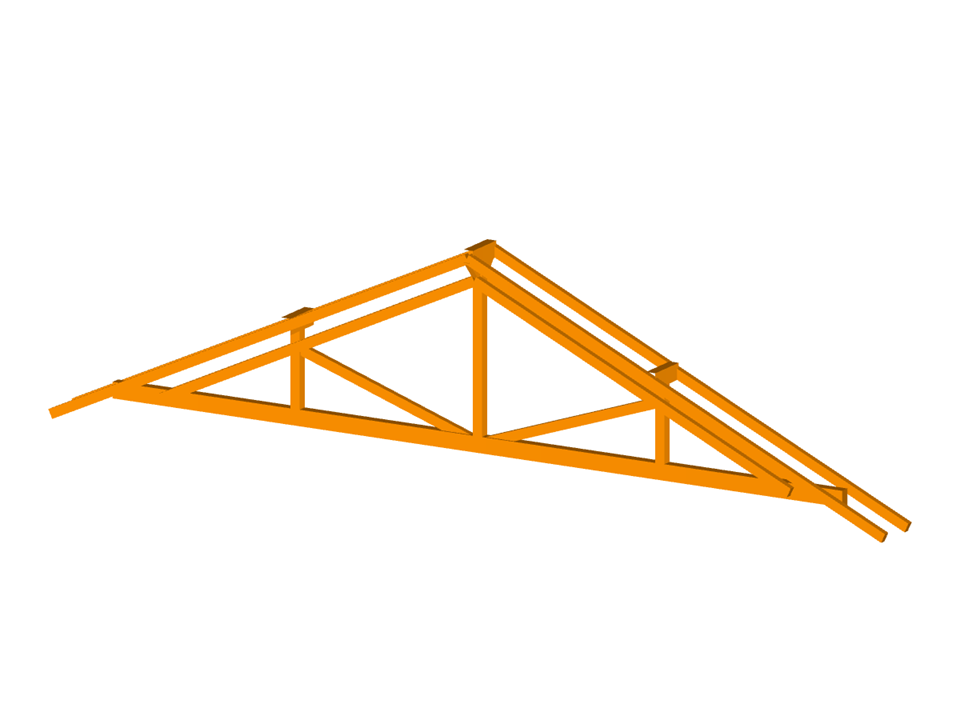

Módulo de celosía con diferentes tipos de barras y articulaciones
| Número de nudos | 27 |
| Número de líneas | 38 |
| Número de barras | 38 |
| Número de casos de carga | 2 |
| Número de combinaciones de carga | 3 |
| Número de combinaciones de resultados | 2 |
| Peso completo | 0.758 t |
| Dimensiones (métricas) | 14,612 x 0,794 x 3,455 m |
| Dimensiones (imperiales) | 47.94 x 2.6 x 11.34 feet |
| Versión del programa | 5.24.02 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
