Durante la modellazione di strutture intelaiate, RFEM e RSTAB forniscono varie opzioni per il controllo del trasferimento delle forze interne e dei momenti nei punti di collegamento delle aste. Da un lato, è possibile utilizzare i tipi di aste per definire se solo le forze o anche i momenti agiscono sulle aste collegate. D'altra parte, è possibile escludere determinate forze interne dal trasferimento utilizzando le cerniere. Un tipo speciale sono le cerniere a forbice, che consentono una modellazione realistica delle strutture del tetto, per esempio.
Modello utilizzato in

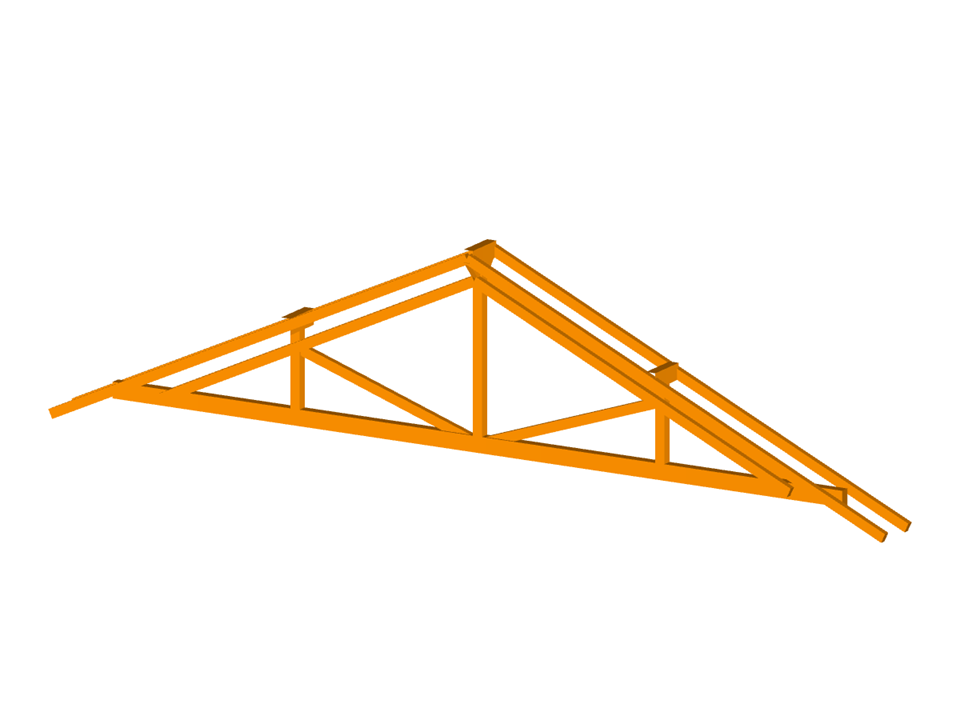

Travatura con diversi tipi di aste e cerniere
| Numero di nodi | 27 |
| Numero di linee | 38 |
| Numero di aste | 38 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 2 |
| Nr. di combinazioni di carico | 3 |
| Nr. di combinazioni di risultati | 2 |
| Peso totale | 0,758 t |
| Dimensioni (metriche) | 14.612 x 3.413 x 0.710 m |
| Dimensioni (imperiali) | 47.94 x 11.2 x 2.33 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
