Vorrei analizzare una struttura di copertura in acciaio. Die Sparrenbauteile und Pfetten kreuzen sich an den Anschlusspunkten höhenversetzt. Gibt es eine Modellierungsmöglichkeit (ohne einen Zwischenstab einzuführen), sodass der Sparren nur Vertikal- und Schubkräfte überträgt, aber keine Momente? Die Sparren- und Pfettenstäbe sollen jeweils biegesteif den Anschlusspunkt kreuzen, die Pfette keine Torsion abbekommen.

Q: Vorrei analizzare una struttura di copertura in acciaio. Die Sparrenbauteile und Pfetten kreuzen sich an den Anschlusspunkten höhenversetzt. Gibt es eine Modellierungsmöglichkeit (ohne einen Zwischenstab einzuführen), sodass der Sparren nur Vertikal- und Schubkräfte überträgt, aber keine Momente? Die Sparren- und Pfettenstäbe sollen jeweils biegesteif den Anschlusspunkt kreuzen, die Pfette keine Torsion abbekommen.

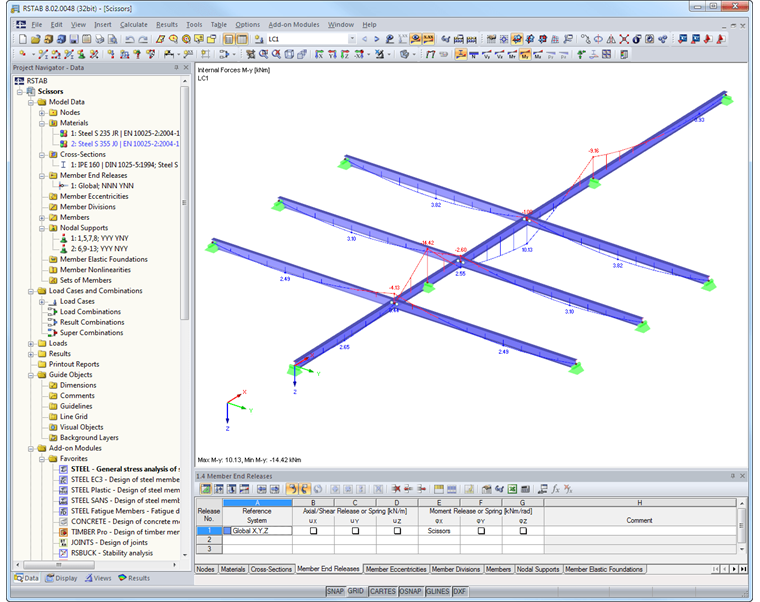

In RFEM e RSTAB, è possibile definire un "cerniera a forbice" per questo. Damit sind Kreuzungen von Stäben möglich, ohne dass sich deren Momenten-, Querkraft- oder Normalkraftverläufe beeinflussen.Legen Sie ein neues Stabendgelenk an und wählen dabei das Bezugssystem Global. Danach aktivieren Sie die Scherengelenk-Optionen und legen die freigegebenen Achsen fest.Sie können — wie im Beispiel gezeigt — die Sparren durchlaufend und biegesteif definieren. Die kreuzenden Pfetten sind dann an den gemeinsamen Knoten jeweils mit dem Scherengelenk zu versehen.

Question

Vorrei analizzare una struttura di copertura in acciaio. Die Sparrenbauteile und Pfetten kreuzen sich an den Anschlusspunkten h&#246;henversetzt. Gibt es eine Modellierungsm&#246;glichkeit (ohne einen Zwischenstab einzuf&#252;hren), sodass der Sparren nur Vertikal- und Schubkr&#228;fte &#252;bertr&#228;gt, aber keine Momente? Die Sparren- und Pfettenst&#228;be sollen jeweils biegesteif den Anschlusspunkt kreuzen, die Pfette keine Torsion abbekommen.

Accepted Answer

In RFEM e RSTAB, &#232; possibile definire un "cerniera a forbice" per questo. Damit sind Kreuzungen von St&#228;ben m&#246;glich, ohne dass sich deren Momenten-, Querkraft- oder Normalkraftverl&#228;ufe beeinflussen.Legen Sie ein neues Stabendgelenk an und w&#228;hlen dabei das Bezugssystem Global. Danach aktivieren Sie die Scherengelenk-Optionen und legen die freigegebenen Achsen fest.Sie k&#246;nnen — wie im Beispiel gezeigt — die Sparren durchlaufend und biegesteif definieren. Die kreuzenden Pfetten sind dann an den gemeinsamen Knoten jeweils mit dem Scherengelenk zu versehen.
