Ich möchte eine Stahldachkonstruktion rechnen. Die Sparrenbauteile und Pfetten kreuzen sich an den Anschlusspunkten höhenversetzt. Gibt es eine Modellierungsmöglichkeit (ohne einen Zwischenstab einzuführen), sodass der Sparren nur Vertikal- und Schubkräfte überträgt, aber keine Momente? Die Sparren- und Pfettenstäbe sollen jeweils biegesteif den Anschlusspunkt kreuzen, die Pfette keine Torsion abbekommen.

Q: Ich möchte eine Stahldachkonstruktion rechnen. Die Sparrenbauteile und Pfetten kreuzen sich an den Anschlusspunkten höhenversetzt. Gibt es eine Modellierungsmöglichkeit (ohne einen Zwischenstab einzuführen), sodass der Sparren nur Vertikal- und Schubkräfte überträgt, aber keine Momente? Die Sparren- und Pfettenstäbe sollen jeweils biegesteif den Anschlusspunkt kreuzen, die Pfette keine Torsion abbekommen.

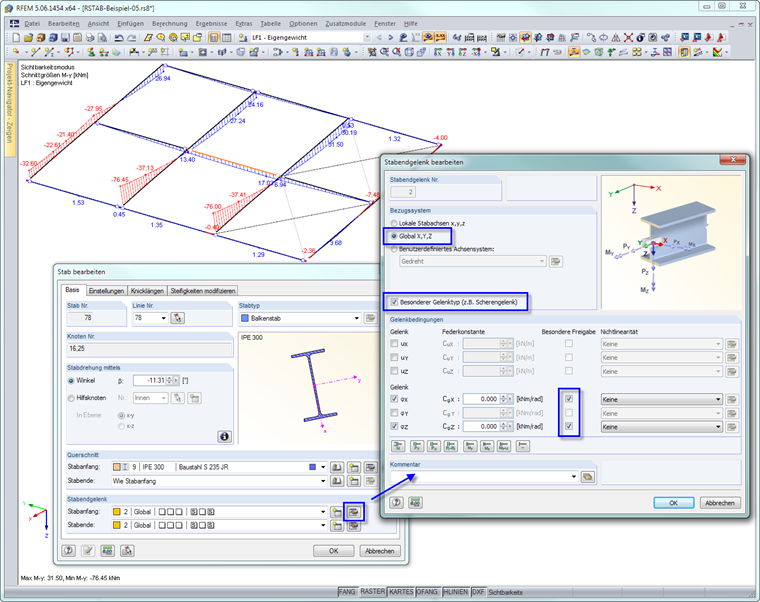

In RSTAB und RFEM können Sie hierfür ein sogenanntes "Scherengelenk" definieren: Damit sind Kreuzungen von Stäben möglich, ohne dass sich deren Momenten-, Querkraft- oder Normalkraftverläufe beeinflussen.Legen Sie ein neues Stabendgelenk an und wählen dabei das Bezugssystem Global. Danach aktivieren Sie die Scherengelenk-Optionen und legen die freigegebenen Achsen fest.Sie können — wie im Beispiel gezeigt — die Sparren durchlaufend und biegesteif definieren. Die kreuzenden Pfetten sind dann an den gemeinsamen Knoten jeweils mit dem Scherengelenk zu versehen.

Question

Ich m&#246;chte eine Stahldachkonstruktion rechnen. Die Sparrenbauteile und Pfetten kreuzen sich an den Anschlusspunkten h&#246;henversetzt. Gibt es eine Modellierungsm&#246;glichkeit (ohne einen Zwischenstab einzuf&#252;hren), sodass der Sparren nur Vertikal- und Schubkr&#228;fte &#252;bertr&#228;gt, aber keine Momente? Die Sparren- und Pfettenst&#228;be sollen jeweils biegesteif den Anschlusspunkt kreuzen, die Pfette keine Torsion abbekommen.

Accepted Answer

In RSTAB und RFEM k&#246;nnen Sie hierf&#252;r ein sogenanntes "Scherengelenk" definieren: Damit sind Kreuzungen von St&#228;ben m&#246;glich, ohne dass sich deren Momenten-, Querkraft- oder Normalkraftverl&#228;ufe beeinflussen.Legen Sie ein neues Stabendgelenk an und w&#228;hlen dabei das Bezugssystem Global. Danach aktivieren Sie die Scherengelenk-Optionen und legen die freigegebenen Achsen fest.Sie k&#246;nnen — wie im Beispiel gezeigt — die Sparren durchlaufend und biegesteif definieren. Die kreuzenden Pfetten sind dann an den gemeinsamen Knoten jeweils mit dem Scherengelenk zu versehen.
