Układ konstrukcyjny i obciążenie

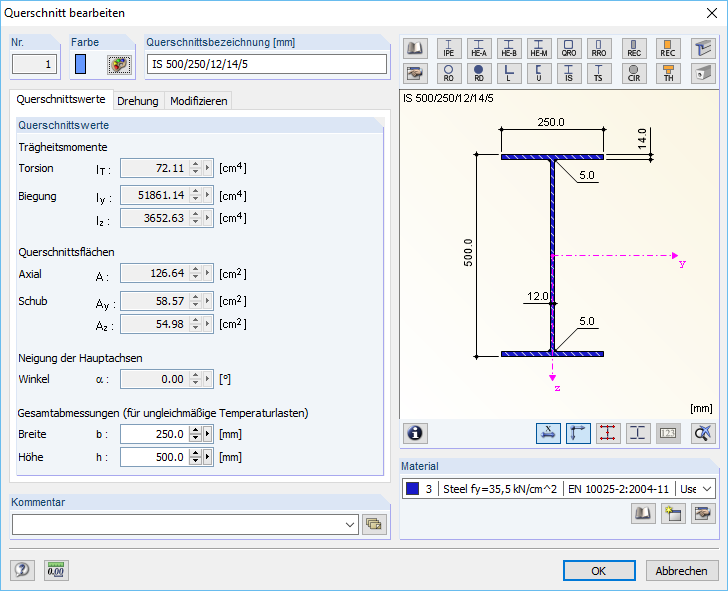

Przekrój: Dwuteownik spawany symetrycznie, stal konstrukcyjna, o granicy plastyczności fy = 35,5 kN/cm² (odpowiada S355 lub 50)

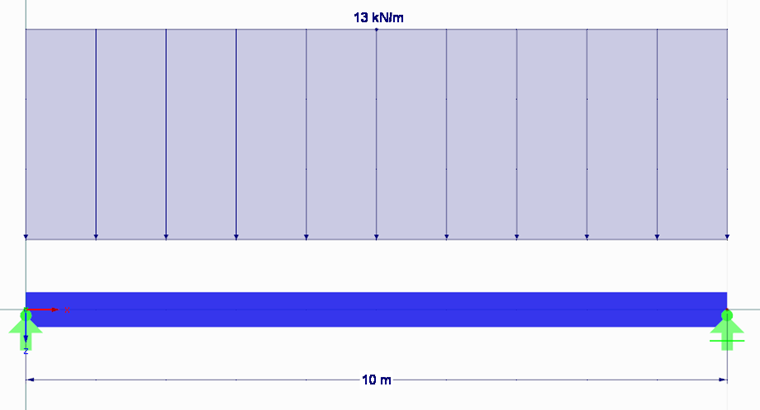

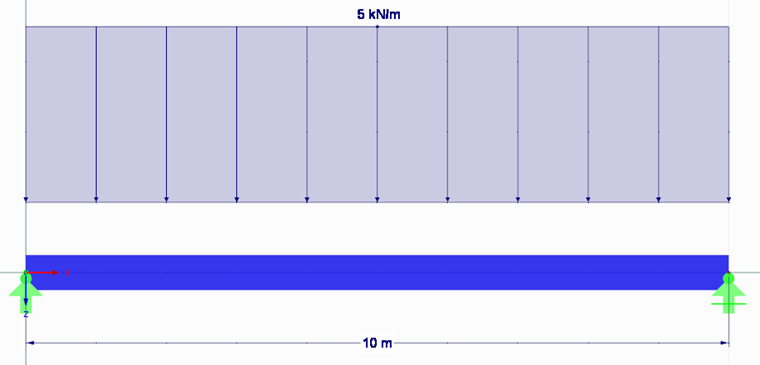

Kombinacje obciążeń:
LK1 = 1,35 LF1 + 1,50 LF2 (Eurocode-Bemessung)
LK2 = 1,20 LF1 + 1,60 LF2 (AISC-Bemessung)
Wymiarowanie prętów stalowych wg Eurokodu 3
Für die Bemessung nach Eurocode 3 [1] wurde die Lastkombination 1 erstellt, welche in RF-/STAHL EC3 für die Bemessung ausgewählt werden soll. Da nach den Empfehlungen der Norm gearbeitet werden soll, ist als Nationaler Anhang (NA) CEN in Maske 1.1 Basisangaben auszuwählen.

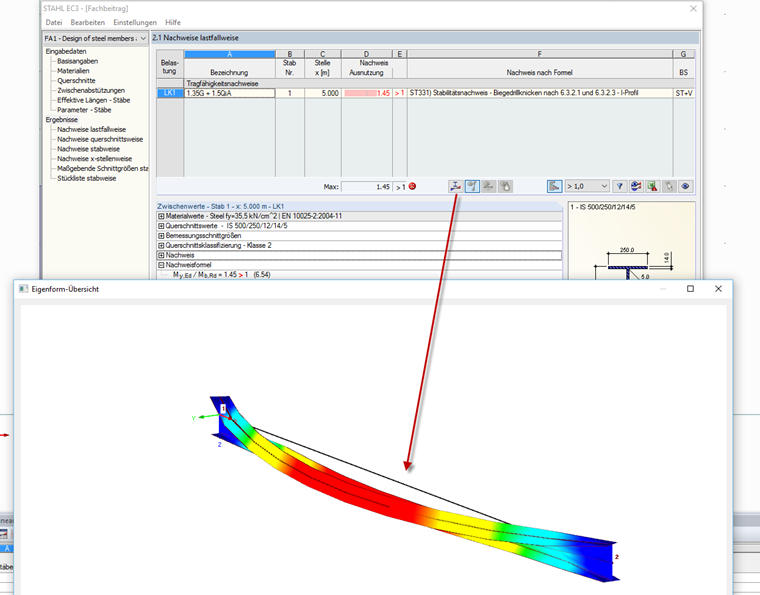

In den folgenden Masken sind keine Änderungen notwendig. Die Bemessung kann direkt gestartet werden. Der Nachweis wird mit 145 % Auslastung nicht erfüllt. Die Eigenform des Systems zeigt das Biegedrillknicken als Verzweigungsform.
Bemessung nach AISC
Für die Bemessung nach AISC [2] wurde die Lastkombination 2 erstellt, welche analog zur vorhergehenden Bemessung in den Basisangaben von RF-/STAHL AISC auszuwählen ist. Die Bemessung wird nach LRFD 2016 geführt.

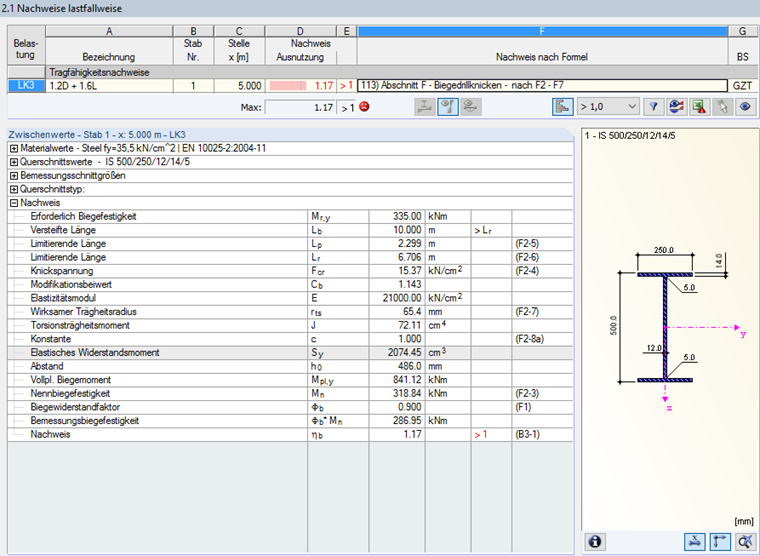

In den folgenden Eingabetabellen können die Voreinstellungen übernommen werden. Lediglich in Maske 1.7 Bemessungsparameter ist für den Modifikationsbeiwert Cb Tabelle F1-1 auszuwählen. Der Nachweis ist in RF-/STAHL AISC mit 117 % ebenfalls nicht erfüllt.
In beiden Modulen ist der Nachweis also nicht erfüllt. Der Träger soll nun am oberen Flansch in der Mitte seitlich gehalten werden.
Stabilisierung und Bemessung nach Eurocode 3
Die Stabilisierung in RF-/STAHL EC3 kann sowohl über die seitlichen Zwischenlager als auch über ein Knotenlager erfolgen. Da in RF-/STAHL AISC nur die Eingabe über ein exzentrisches Knotenlager möglich ist, soll in diesem Beispiel derselbe Lösungsansatz verwendet werden. Der einzelne Stab wird im ersten Schritt durch einen Zwischenknoten geteilt und als Stabsatz definiert.

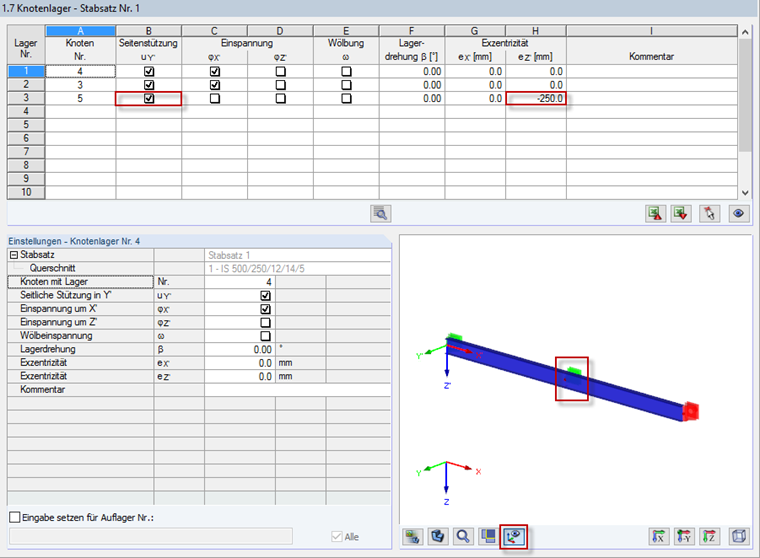

Dieser Stabsatz soll in RF-/STAHL EC3 mit den Empfehlungen des Eurocode 3 (CEN) bemessen werden. Die Bemessung der Stabsätze erfolgt voreingestellt nach Abschnitt 6.3.4 Allgemeines Verfahren gemäß EN 1993-1-1. Um die exzentrische Lagerung des Obergurtes zu definieren, ist in Maske 1.7 Knotenlager ein Lager uY' mit einer Exzentrizität ez' von -250 mm (Obergurt) am Zwischenknoten zu definieren.

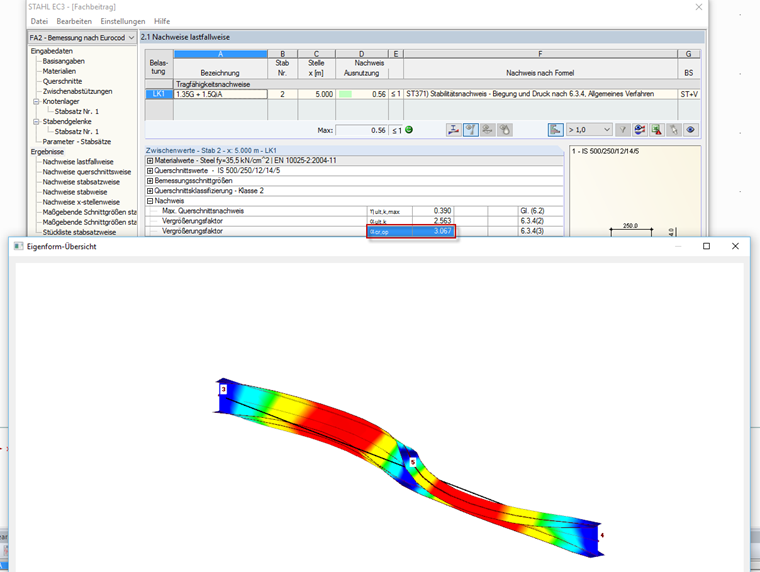

Der Nachweis ist mit 56 % erfüllt und zeigt einen Verzweigungslastfaktor αcr,op 3,067. Die Verzweigungsfigur des Trägers zeigt durch die Stabilisierung eine mehrwellige Verzweigungsform.
Stabilisierung und Bemessung nach AISC

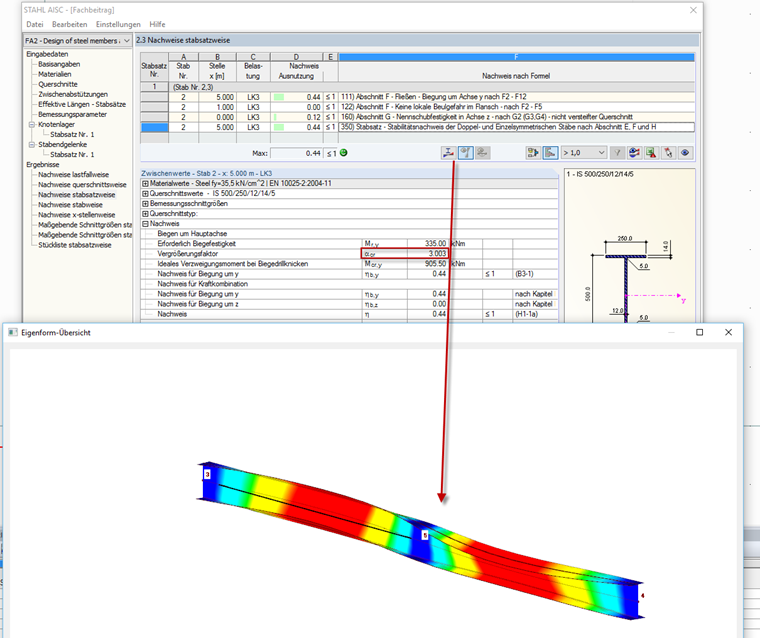

Die Stabilisierung in RF-/STAHL AISC erfolgt analog zu der in RF-/STAHL EC3, indem ein exzentrisches Knotenlager am Zwischenknoten vorgesehen wird. Auch in RF-/STAHL AISC ist der Nachweis mit 44 % und einem Verzweigungslastfaktor von 3,003 erfüllt. Die Eigenform zeigt ebenfalls eine mehrwellige Verzweigungsfigur.
Podsumowanie
Durch die einheitlichen Eingaben in den Zusatzmodulen ist ein Nachweis mit verschiedenen Bemessungsvorschriften ohne tiefgründige Einarbeitung möglich. Die Möglichkeiten der grafischen Eingabe erleichtern hierbei die Kontrolle. Eine Stabilisierung der zu bemessenden Struktur ist in beiden Modulen ohne Probleme möglich und führt so zu einem wirtschaftlichen Ergebnis.
