Questo modello è stato utilizzato per mostrare come - oltre al metodo gamma standardizzato - si possano visualizzare le travi collegate in modo flessibile come un modello di travatura reticolare.
Modello utilizzato in

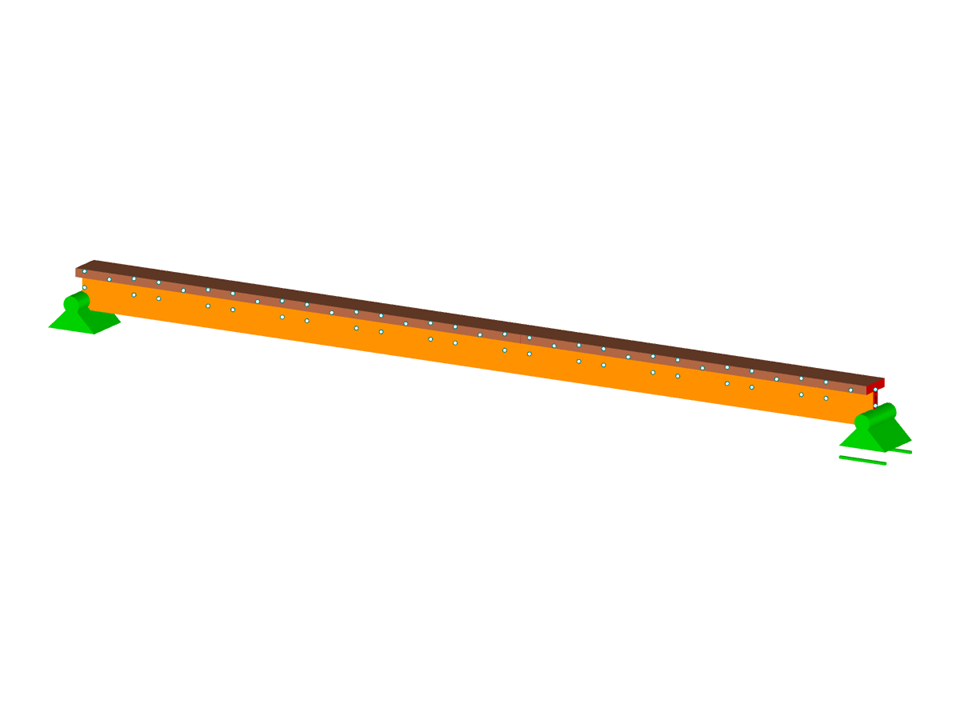

Trave composita flessibile come modello di struttura
| Numero di nodi | 77 |
| Numero di linee | 108 |
| Numero di aste | 108 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,030 t |
| Dimensioni (metriche) | 4.000 x 0.100 x 0.000 m |
| Dimensioni (imperiali) | 13.12 x 0.33 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
