Parametrizzazione completa della geometria dell'ala e del collegamento a due montanti, con inclinazione. Inclusione di viti e piastre.
Un modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.

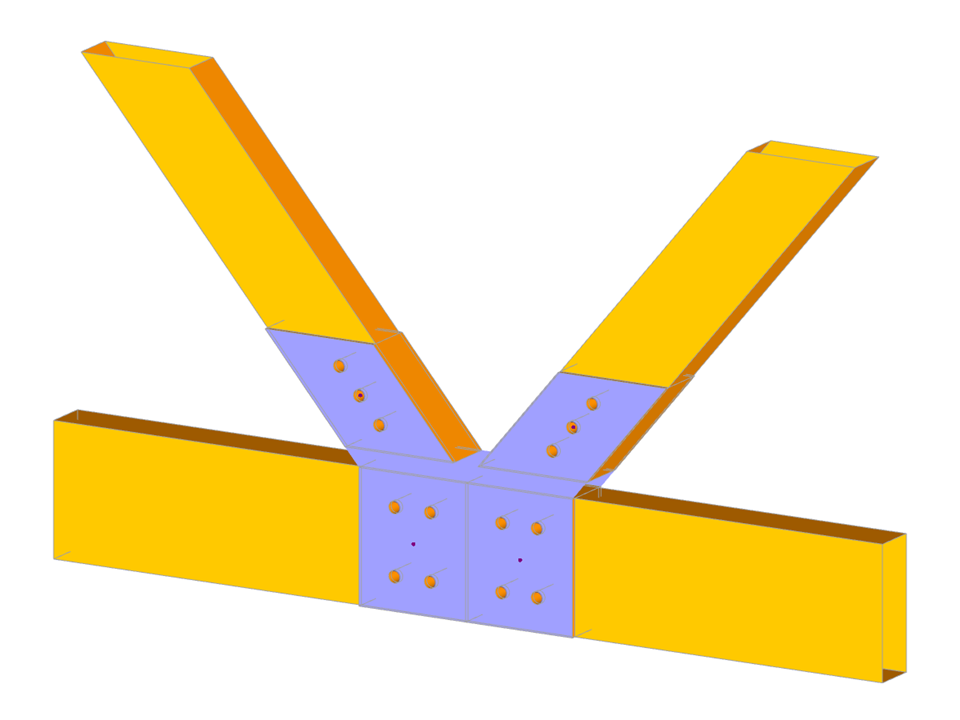

Collegamento acciaio-legno
I parametri del blocco possono essere modificati dinamicamente | |
Numero di nodi | 302 |
Numero di linee | 285 |
Numero di aste | 42 |
Numero di superfici | 183 |
Numero di solidi | 16 |
Peso totale | 0,020 t |
Dimensioni (metriche) | 1.000 x 0.072 x 0.553 m |
Dimensioni (imperiali) | 3.28 x 0.24 x 1.81 feet |
Versione del programma | 5.26.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
