Rispetto al metodo gamma, il framework m ha, tra gli altri, i seguenti vantaggi:
- Qualsiasi posizione e spaziatura dei dispositivi di fissaggio
- Indipendente dal numero di vincoli esterni e dalle condizioni dei vincoli esterni
- Qualsiasi carico

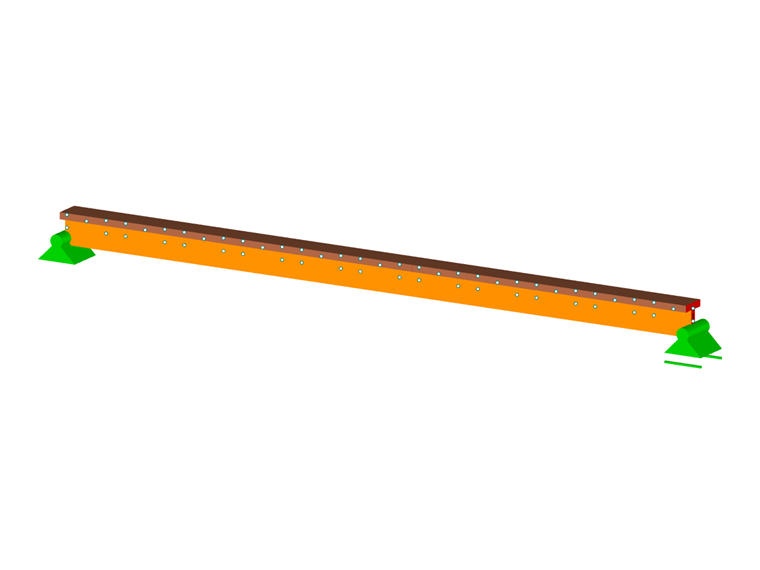

Modellazione

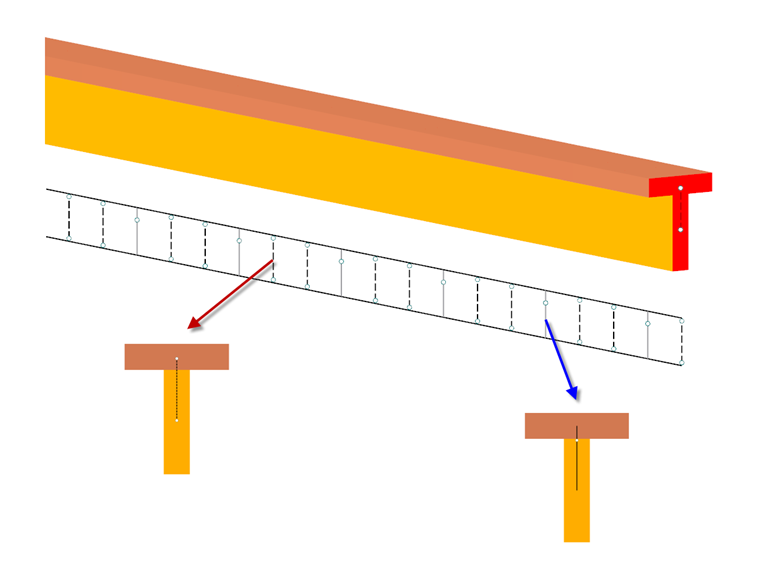

Si deve modellare una sezione a T (anima NH C24, ala LH D50). Inoltre, l'anima e l'ala devono essere collegate mediante accoppiamento di aste con svincoli (aste rigide) a quanti più punti discreti possibile al fine di rilevare inflessioni identiche di entrambi gli elementi. Il passo successivo è posizionare un'asta nella posizione in cui si trova il dispositivo di fissaggio. Questi sono fissati rigidamente all'anima e all'ala e sono mostrati dalla rigidezza flessionale/taglio definibile degli elementi di fissaggio. Uno svincolo viene posizionato a livello del giunto composto.

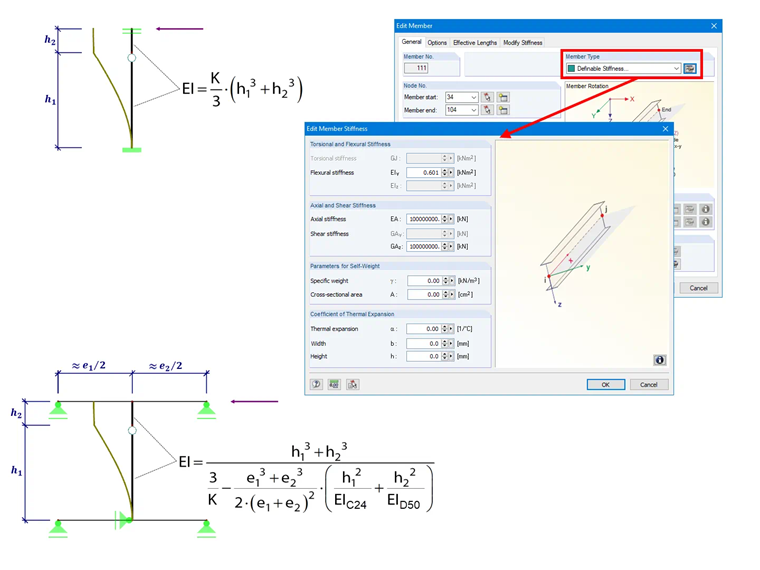

Determinazione della rigidezza flessionale
Come accennato in precedenza, la rigidezza flessionale delle aste di rigidezza è determinata per tenere conto della flessibilità a taglio del dispositivo di fissaggio. Per questo, è possibile utilizzare le formule mostrate nella figura che risultano dai sistemi strutturali. Nella figura sopra, la rigidezza flessionale è stata determinata trascurando la rigidezza dell'anima e dell'ala. Nella figura seguente, vengono prese in considerazione la rigidezza dell'anima e dell'ala.
Il valore risultante può essere facilmente modificato nel tipo di asta "Rigidezza definibile" senza la necessità di creare una sezione trasversale efficace. È possibile determinare il modulo di scorrimento secondo la Tabella 7.1 della EN 1995-1-1. Secondo questa tabella, un modulo di scorrimento di 3469 kN/m risulta per una vite di d = 6 mm. Se questo valore viene inserito nell'equazione dalla Figura 02 (trascurando la rigidezza dell'ala), il risultato è una rigidezza flessionale efficace di 0,601 kN/m². La rigidezza di deformazione e la rigidezza a taglio possono essere impostate su "infinito" con un valore alto.
Un'altra alternativa (solo RFEM)
Un altro modo per calcolare travi composte conformi con aste è utilizzare gli svincoli lineari. Questa opzione è spiegata qui:
