По сравнению с гамма-методом, фреймворк m имеет, среди прочего, следующие преимущества:
- Любое положение и расстояние между крепежными элементами
- Независимо от количества опор и условий опоры
- Любая нагрузка

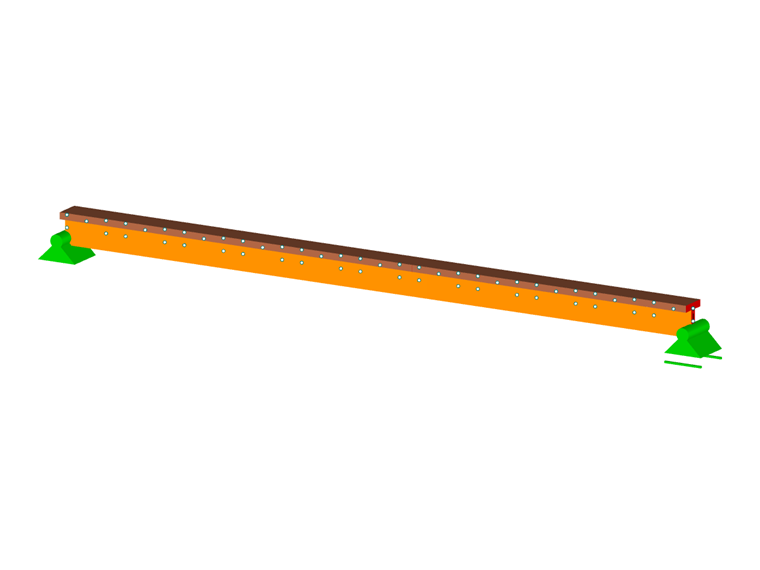

Моделирование

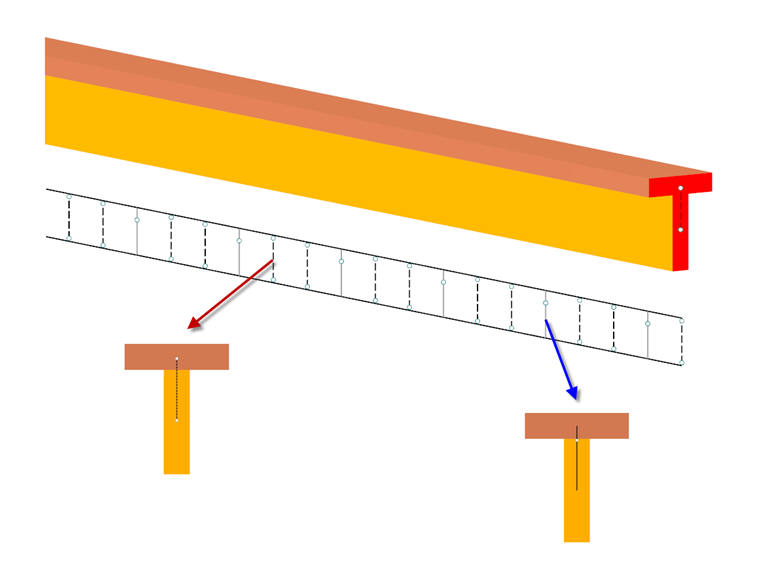

Смоделировать Т-образное сечение (стенка NH C24, полка LH D50). Более того, чтобы можно было определить одинаковые прогибы обоих элементов, должны быть стенка и фланец подсоединены посредством соединительных стержней с шарнирами (жесткие стержни) к максимально возможному количеству дискретных точек. Следующим шагом затем является установка стержня в одинаковое положение, в котором находится соединительный элемент. В данных стержнях, которые жестко прикреплены к стенке и фланцу, затем проявляется определяемая жесткость на изгиб/поперечная жесткость крепежных элементов. Высвобождение всегда устанавливается на уровне составного соединения.
Определение жесткости на изгиб

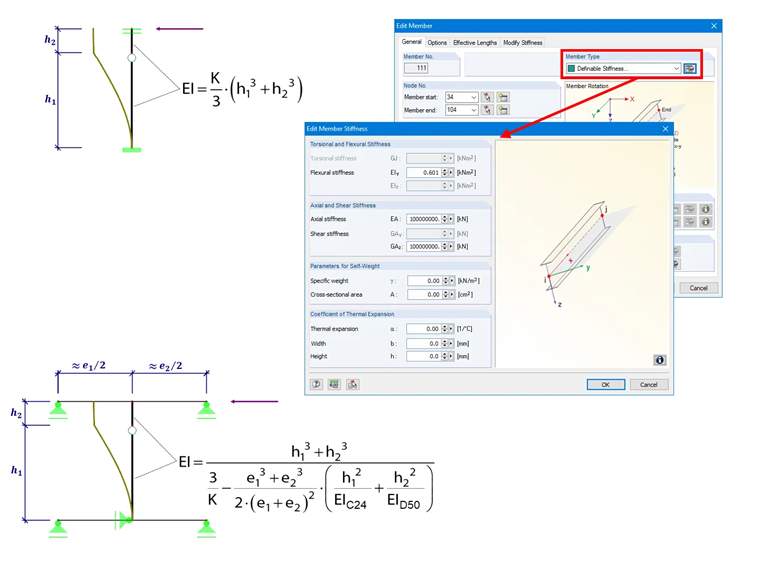

Как упомянуто выше, жесткость на изгиб элементов жесткости определяется с учетом гибкости при сдвиге застежки. Для этого вы можете использовать формулы, показанные на рисунке, которые являются результатом структурных систем. На рисунке выше жесткость на изгиб была определена без учета жесткости стенки и полки. На рисунке ниже учтена жесткость стенки и полки.
Результирующее значение можно легко отредактировать в типе стержня «Определенная жесткость» без необходимости создавать эффективное сечение. Модуль скольжения можно определить по таблице 7.1 стандарта EN 1995-1-1. Согласно таблице 7.1 стандарта EN 1995-1-1, модуль смещения 3469 кН/м соответствует длине винта d = 6 мм. Если это значение ввести в уравнение из рисунка 02 (без учета жесткости фланца), в результате получится эффективная жесткость на изгиб 0,601 кН/м². Жесткость при деформации, а также жесткость на сдвиг можно установить на «бесконечную» с высоким значением.
Другая альтернатива (только RFEM)
Другой способ расчета совместимых составных балок со стержнями - использовать линейные расцепители. Этот вариант объясняется здесь.
