与 gamma 法相比，m 框架结构具有以下优点：
- 紧固件的任意位置和间距
- 与支座数量和支座条件无关
- 任意荷载

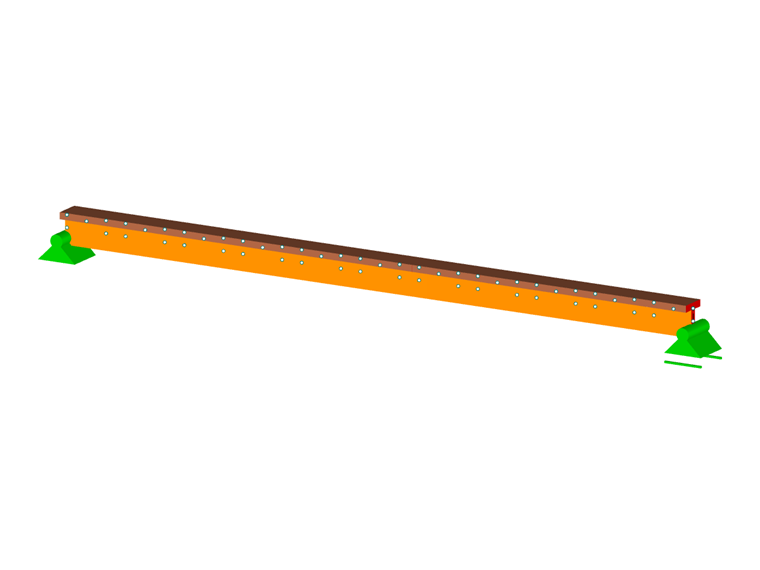

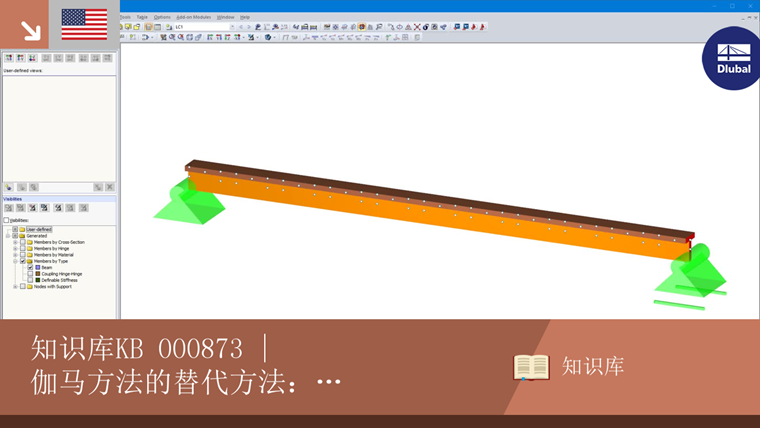

建模

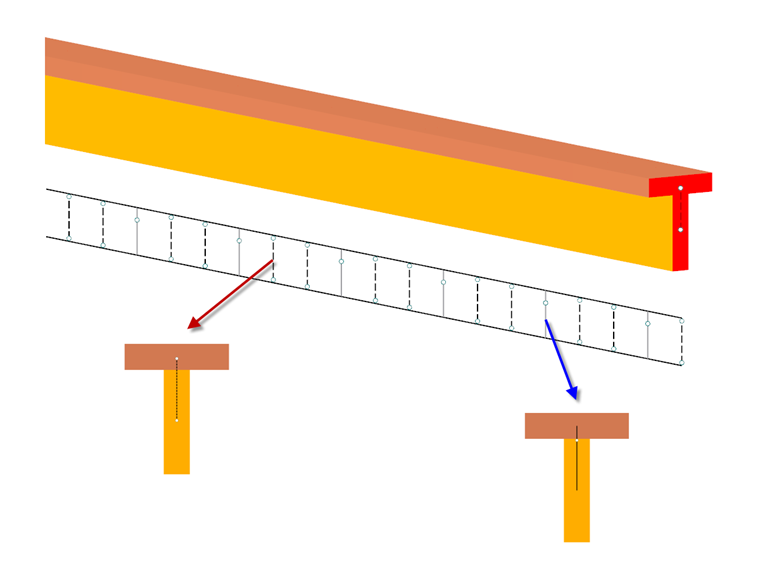

将要对T型截面（腹板NH C24，翼缘LH D50）进行建模。 此外，为了检测两个单元的相同的挠度，腹板和翼缘部分将通过具有释放功能的耦合杆件（刚性杆件）连接到尽可能多的离散点。 下一步是将杆件放置到紧固件所在的位置。 连接腹板和翼缘刚性连接，并通过可定义的抗弯刚度/抗剪刚度来显示。 在组合节点的水平上放置一个铰链。

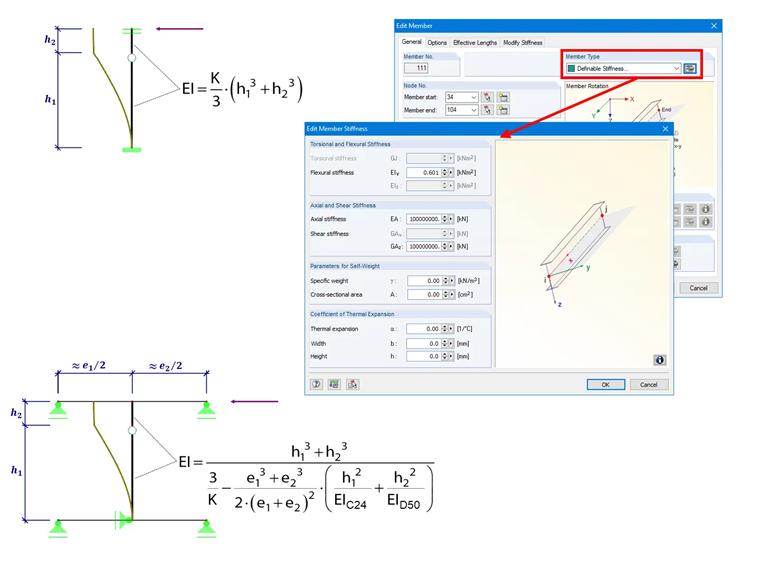

确定抗弯刚度
如上所述，在确定加劲杆件的抗弯刚度时要考虑到扣件的剪切柔性。 为此，可以使用图中从结构体系中得出的公式。 上图中，抗弯刚度是在忽略腹板和翼缘刚度的情况下确定的。 下图中已经考虑了腹板和翼缘的刚度。
在杆件类型“可定义刚度”中可以直接编辑结果值，而无需创建有效的截面。 滑移模量可以按照 EN 1995-1-1 中的表 7.1 计算。 根据 EN 1995-1-1 中的表 7.1，对于 d = 6mm 的螺钉，位移模量为 3469 kN/m。 如果将该值代入图 02 中的公式中（忽略翼缘刚度），则得出有效的抗弯刚度为 0.601 kN/m²。 可以将应变刚度和剪切刚度设置为“无限”，并设置为较大的值。
另一种选择（仅 RFEM）
计算柔性组合梁的另一种方法是使用线释放。 本文介绍了该选项。
