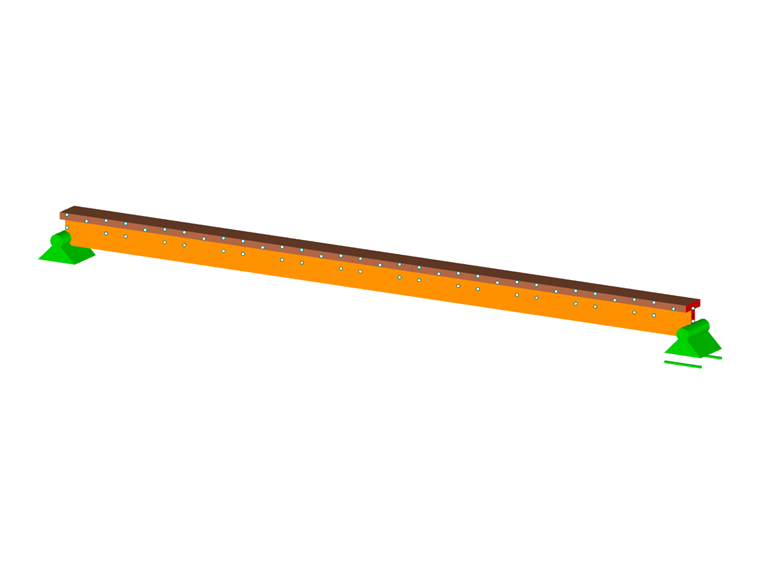

Alternativa ao método gama: Viga mista flexível como modelo de pórtico

Neben dem genormten Gamma-Verfahren lassen sich nachgiebig verbundene Träger auch als Stabwerksmodell abbilden.

Em comparação com o método gama, a estrutura m tem, entre outras, as seguintes vantagens:

Qualquer posição e espaçamento dos elementos de ligação
Independente do número de apoios e das condições de apoio
Qualquer carga

Modelação

Uma secção em T (alma NH C24, banzo LH D50) deve ser modelada. Além disso, a alma e o banzo devem estar ligados através de barras de acoplamento com libertações (barras rígidas) ao maior número possível de pontos discretos, a fim de detectar flechas idênticas de ambos os elementos. O passo seguinte é colocar uma barra na posição onde o elemento de ligação está localizado. Estes estão rigidamente ligados à alma e ao banzo e são apresentados pela rigidez à flexão/resistência ao corte dos elementos de ligação definível. É colocada uma libertação ao nível da ligação composta.

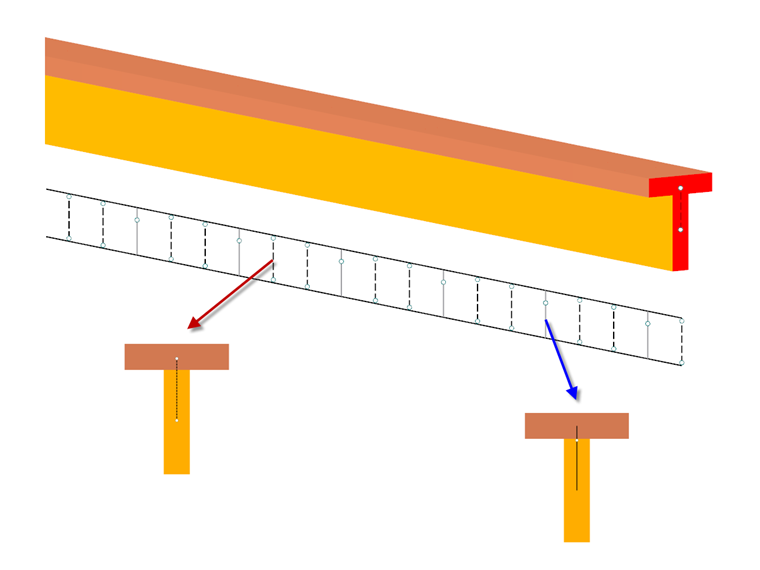

Statisches System des Verbundträgers

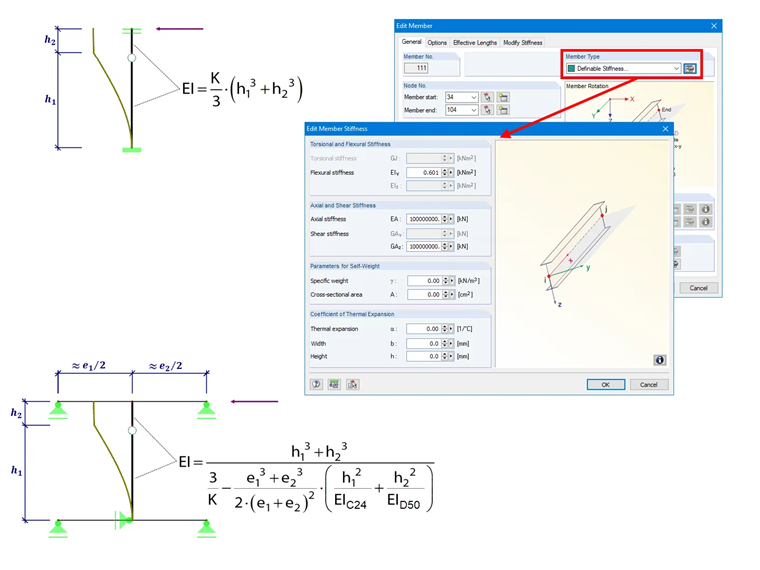

Determinação da rigidez de flexão

Como mencionado acima, a rigidez de flexão das barras de rigidez é determinada para ter em consideração a flexibilidade ao corte do elemento de ligação. Para isso, pode utilizar as fórmulas apresentadas na figura que resultam dos sistemas estruturais. Na figura acima, a rigidez à flexão foi determinada ignorando a rigidez da alma e do banzo. Na figura abaixo, a rigidez da alma e do banzo são tidas em consideração.

O valor resultante pode ser facilmente editado no tipo de barra "Rigidez definível" sem a necessidade de criar uma secção efetiva. O módulo de deslizamento pode ser determinado de acordo com a Tabela 7.1 da EN 1995-1-1. De acordo com a Tabela 7.1 da EN 1995-1-1, o resultado é um módulo de deslocamento de 3469 kN/m para um parafuso d = 6 mm. Se este valor for inserido na equação da Figura 02 (desprezando a rigidez do banzo), o resultado é uma rigidez de flexão efetiva de 0,601 kN/m². A rigidez da deformação assim como a rigidez do corte podem ser definidas como "infinita" com um valor alto.
