Эта модель была использована для демонстрации того, как - в дополнение к стандартизированному гамма -методу - можно отобразить гибко соединенные балки в качестве модели фермы.

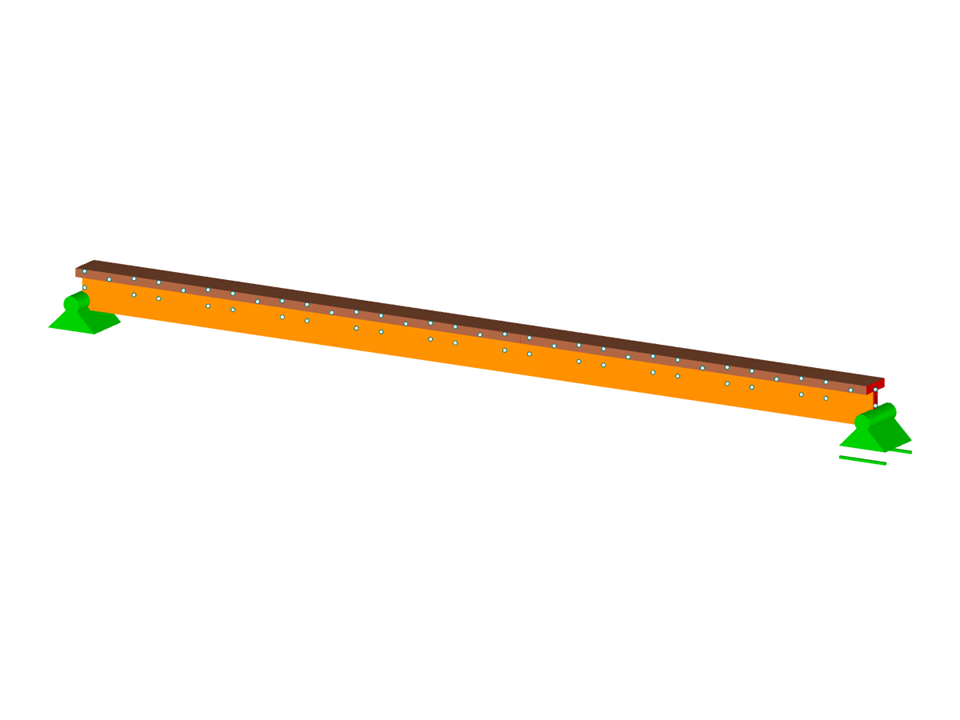

Гибкая составная балка как каркасная модель
Количество узлов | 77 |
Количество линий | 108 |
Количество стержней | 108 |
Количество поверхностей | 0 |
Количество тел | 0 |
Количество загружений | 1 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 0,030 t |
Размеры (метрические) | 4,000 x 0,100 x 0,000 m |
Размеры (имперские) | 13.12 x 0.33 x 0 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
