In RFEM, se si desidera inserire un'asta rastremata con nodi intermedi in un modello esistente, si pone spesso la domanda su come determinare rapidamente le singole profondità della sezione trasversale delle aste rastremate. Il comando "Collega linee o aste" è utile per questo scopo.
Questo modello è stato utilizzato per mostrare questa funzione.
Modello utilizzato in

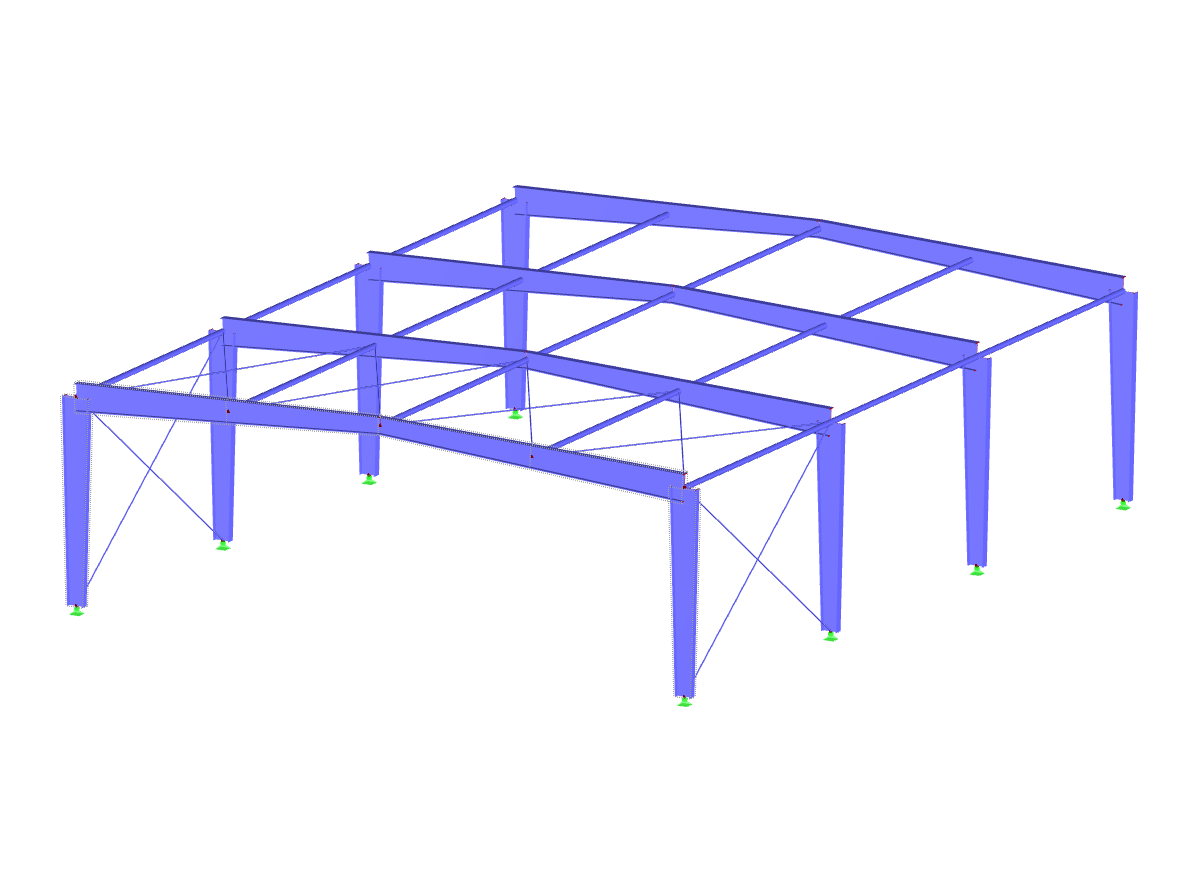

Modello con aste rastremate
| Numero di nodi | 35 |
| Numero di linee | 45 |
| Numero di aste | 45 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 24,425 t |
| Dimensioni (metriche) | 12.750 x 2.098 x 10.020 m |
| Dimensioni (imperiali) | 41.83 x 6.88 x 32.87 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
